通用皮带输送机结构介绍及分类

电话：18803739170 发布时间：2022-05-31 15:38 本文地址:/baike/1010.html

通用皮带输送机可以根据不同的分类规则分为不同的类型，但它们的基本组成基本相同。它主要由传动滚筒、改向滚筒、托辊、张紧装置、清扫器和安全保护装置组成。

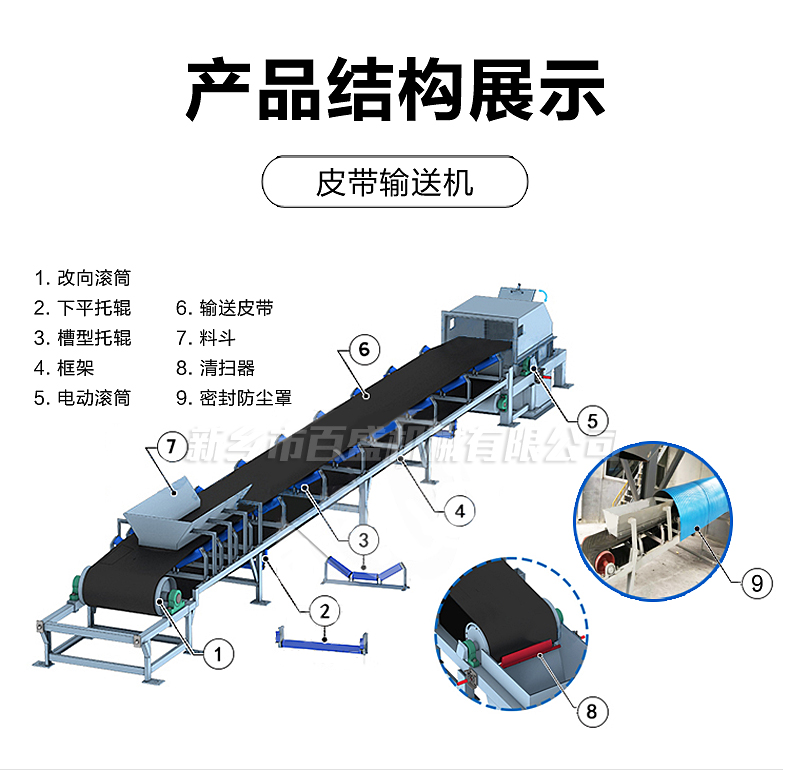

结构图如下：

传动滚筒：传动滚筒通常位于带式输送机的头侧，表面铸有橡胶，有左/右人字纹或菱形纹；滚筒的输出轴侧可以是左侧、右侧或两侧；具体输出轴形式需要根据实际使用要求确定；驱动辊和动力源通常通过机械连接形成带式输送机的驱动装置，为带式输送机的正常运行提供持续的动力；

改向辊：改向辊一般位于带式输送机尾部，表面一般铸有光滑胶；张紧装置通常与重定向滚轮一起设计。

张紧装置：由于皮带具有弹性，为了保证带式输送机的正常运行，需要拉紧皮带，使皮带与滚筒之间的摩擦力大于运行时的阻力；张紧装置主要分为重锤张紧装置、小车张紧装置、螺旋张紧装置和电动绞车张紧装置。可以根据不同的使用要求进行选择。

清扫器：分为头部清扫车和空段清扫车两大类；扫头器一般安装在主动辊上，清扫装置与主动辊上的皮带相切；空段清扫器一般布置在皮带的下侧，靠近改向辊的一侧。

安全保护装置：一般有跑偏检测装置、打滑检测装置、拉绳开关、拉力检测装置、止回装置等。

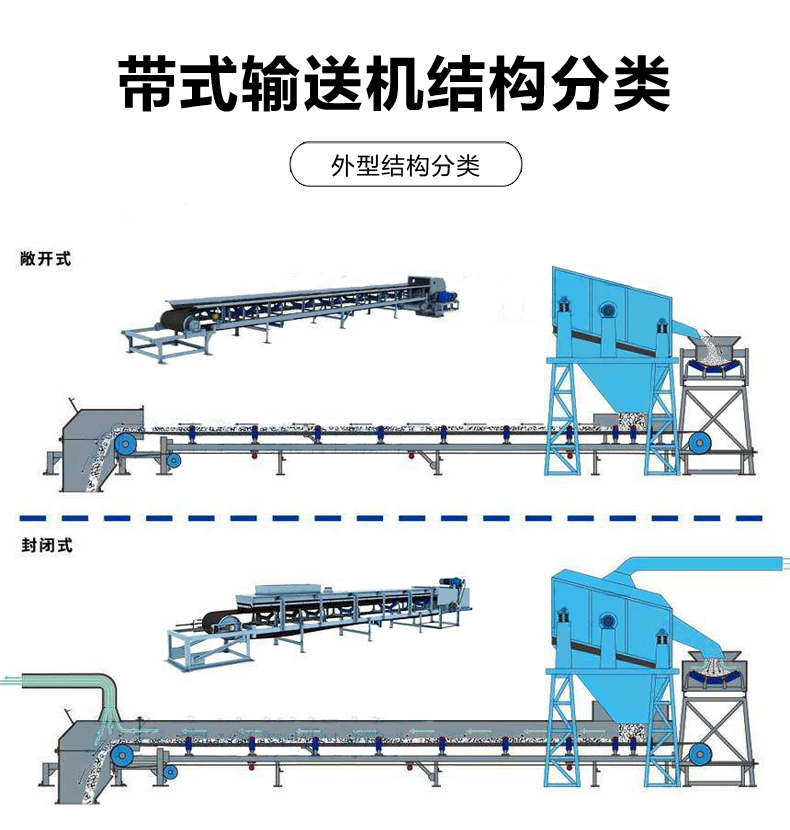

皮带输送机按结构类型可分为：

以上是皮带输送机结构和分类的详细说明！
