板链斗式提升机

产品型号： NE150

提升高度： ≤40m

提升量： 15-800㎡/h

应用范围： 粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

板链斗式提升机介绍

NE斗式提升机为板链式、重力诱导卸料的提升设备，为流入式喂料,物料流入料斗内靠板链提升到顶端,物料重力作用下自行卸料。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，应用于各工业国家，由于节能效率高。链条是合金钢强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。该提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送。该系列提升机采用流入式喂料，诱导式卸料，链条是合金钢强度高板式链条，耐磨可靠。

板链斗式提升机工作原理

NE型板链斗式提升机的牵引件为板链，料斗以一定的间隔固定在牵引件上，牵引件经提升机头部和底部的链轮，构成上升的有载分支和下降的无载分支的闭合环形系统，设置在提升机头部的驱动装置经头部链轮将动力传给牵引构件和料斗，物料经设置提升机底部的进料口进入提升机料斗，料斗将物料提升到头部并在头部将物料卸出，离开料斗的物料经设置在提升机头部的卸料口卸出。提升机的料斗和牵引构件头轮底轮安装在全密封的壳体内，实现无粉尘污染的物料输送。

板链斗式提升机性能特点

1、提升范围广，输送量大

2、驱动功率小，物料提升时，几乎无回料现象。

3、使用寿命长：设计保证物料在喂料、提升和卸料中不会撒落，这就防止了磨粒磨损，输送链采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。

4、提升高度高：NE板链斗式提升机机链速低、运行平稳、且采用板链式高强度耐磨链条。

5、运行可靠性好：先进的设计原理，保证了整机运行的可靠性，无故障时间超过了3万小时。

6、结构尺寸小：与同等提升量的其它各种提升机相比，NE板链斗式提升机的结构尺寸较小。

7、加工精度高：机壳经折边、焊接，刚性好，外观美观。密封性好，环境污染少。

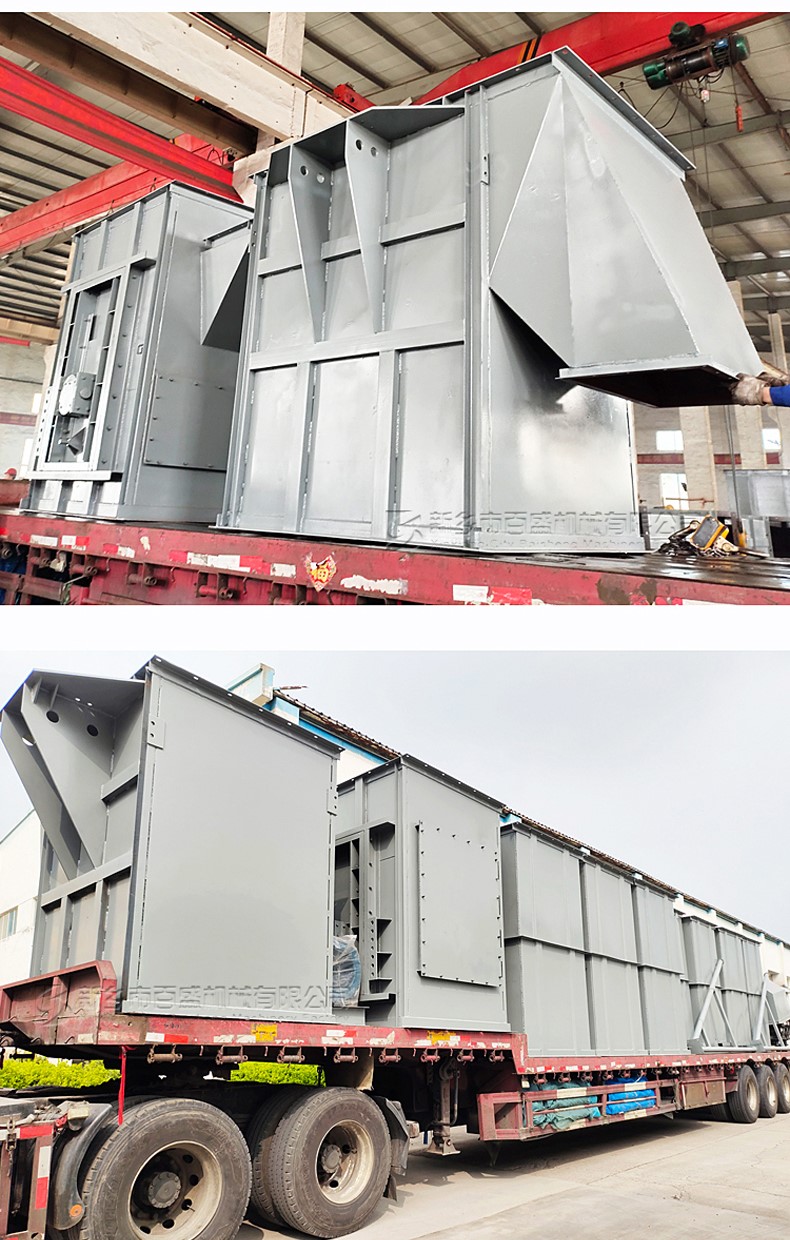

板链斗式提升机生产现场

板链斗式提升机技术参数

型号	提升量m³/h	物料块度(m)
		允许占百分比%
		10	25	50	75	100
NE15	16	65	50	40	30	25
NE30	31	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	70
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	441	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
