NE型板链式提升机

产品型号： NE200

提升高度： ≤60m

提升量： 200m³/h

应用范围： 适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

NE型板链式提升机介绍

NE系列板链式斗式提升机应用于各工业国家，由于节能效率高，物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准（JB3926-85)。采用自流式装料，重力式卸料。链条是合金钢强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送。

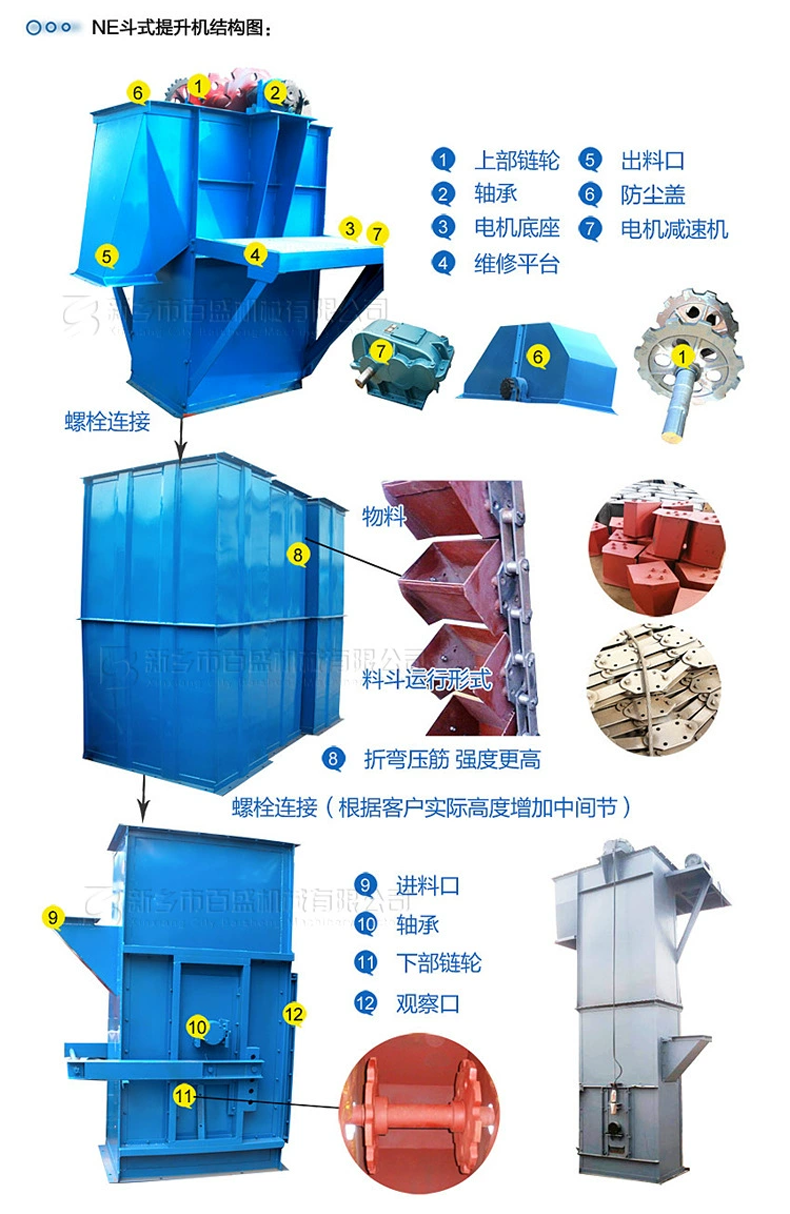

NE型板链式提升机工作原理

NE型板链斗式提升机的牵引件为板链，料斗以一定的间隔固定在牵引件上，牵引件经提升机头部和底部的链轮，构成上升的有载分支和下降的无载分支的闭合环形系统，设置在提升机头部的驱动装置经头部链轮将动力传给牵引构件和料斗，物料经设置提升机底部的进料口进入提升机料斗，料斗将物料提升到头部并在头部将物料卸出，离开料斗的物料经设置在提升机头部的卸料口卸出。提升机的料斗和牵引构件头轮底轮安装在全密封的壳体内，实现无粉尘污染的物料输送。

链条分类

链轮分类

NE型板链式提升机性能特点

1.密封性好，环境污染少；
2.操作、维修方便、易损件少；
3.使用成本低，由于节能和维修少，使用成本低；
4.运行可靠，先进的设计原理，保证整机运行的可靠性；
5.结构刚性好，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮；
6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小；
7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m³/h；
8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

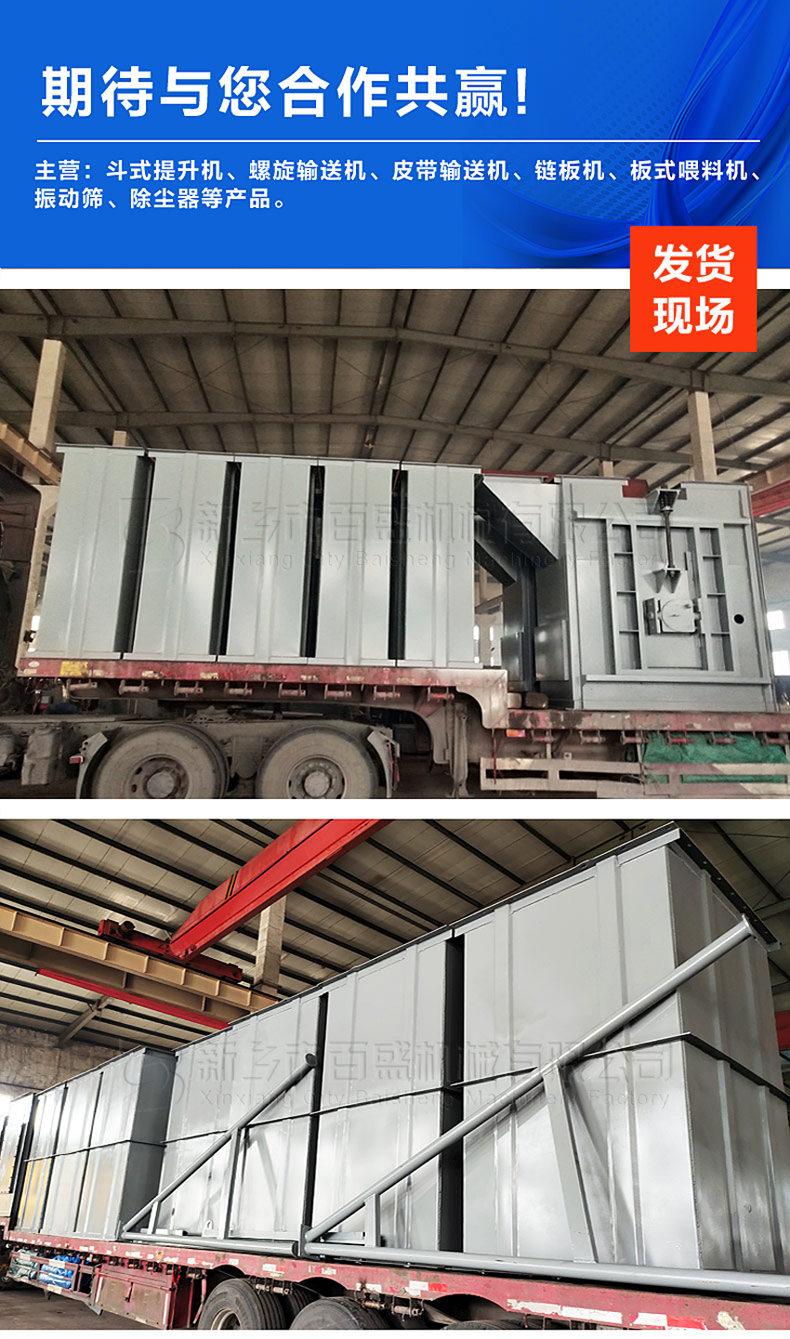

NE型板链式提升机生产现场

NE型板链式提升机技术参数

型号	提升量m³/h	物料块度(m)
		允许占百分比%
		10	25	50	75	100
NE15	16	65	50	40	30	25
NE30	31	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	70
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	441	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
