TG500型钢芯胶带斗式提升机介绍
TG型钢芯胶带斗式提升机具有输送量大、体积小、功耗低、运行平稳可靠、使用寿命长等特点。TG型钢芯胶带斗式提升机适用于干散粉状物料或物料垂直提升，TG型钢芯胶带斗式提升机广泛应于建材、冶金、化工、粮食、电力等行业散状物料提升系统，TG型钢芯胶带斗式提升机是新型干法水泥厂窑尾入窑生料，生料均化库、水泥库入库物料取代国外同规格产品的理想替换品。
TG型钢芯胶带斗式提升机来源于德国AUMUND钢丝绳芯输送带斗式提升机的技术引进与吸收。目前这一系列产品提升机在输送能力和使用性能上都已接近国外同类产品，部分替代了进口。TG型钢芯胶带斗式提升机是新乡市百盛机械有限公司在消化吸收国外新技术，结合国内生产使用实践，而研制开发的新一代产品。
TG型钢芯胶带斗式提升机由上部区段、中部机壳、下部区段、带料斗的输送带等牵引部件、传动装置和室外检修平台组成。
1、TG型钢芯胶带斗式提升机下部区段，由进料口、下部机壳、改向轮组和张紧装置组成。
2、TG型钢芯胶带斗式提升机中部机壳（检修），每台一节,用于安装、检修牵引部件。
3、TG型钢芯胶带斗式提升机中部机壳（防偏），通常每隔5节中部机壳放置一个。
4、TG型钢芯胶带斗式提升机连接板，通常每隔2节中部机壳放置一个。
5、TG型钢芯胶带斗式提升机中部机壳（标准），L=2米。
6、TG型钢芯胶带斗式提升机连接框，通常每隔5节中部机壳放置一个。
7、TG型钢芯胶带斗式提升机中部机壳（非标），L在0.5~2米之间。一般安装在上部区段第一或第二节中部机壳处。
8、TG型钢芯胶带斗式提升机上部区段，包括上部机壳和传动滚筒组。
9、TG型钢芯胶带斗式提升机驱动装置。由电机、垂直轴减速器、液力偶合器、逆止装置、慢动装置组成。传动装置有右1、右2、左1、左2之分。
10、室外操作平台。11、带斗装置。
TG500型钢芯胶带斗式提升机工作原理
TG型钢芯胶带斗式提升机牵引构件采用高强度钢丝绳芯橡胶带，克服了链条与链轮啮合时驱动产生的动载荷，较链条提升更轻便，工作平稳，能以较快的运行速度而达到较高的生产率，在同样的生产条件下，TG型钢芯胶带斗式提升机胶带因其工作速度高和自重较轻，可使物料线载荷和牵引构件的线载荷较小从而减少整机的尺寸、自重。同时，由于胶带具有良好弹性，柔韧性，在TG型钢芯胶带斗式提升机料斗进行装载时有减振作用。因采用了高强度钢丝绳芯胶带，可使TG型钢芯胶带斗式提升机的提升高度及输送量大为提高，因而钢丝胶带斗式提升机具有良好发展前景。TG500型钢芯胶带斗式提升机性能特点
1、TG型钢芯胶带斗式提升机运行部件：采用特殊设计，带防撕裂的高强度钢丝绳芯胶带，配以专用的胶带接头和料斗固定件使胶带能长期可靠运行，料斗设计布局合理，并有不同型式排列，确保物料连续提升和卸出。
2、TG型钢芯胶带斗式提升机驱动装置：采用直交轴硬齿面的减速机与提升机主轴直联，配液力偶合器，慢速检修电机和逆止器，传动装置结构紧凑合理，实现柔性起动。
3、TG型钢芯胶带斗式提升机上部装置：滚筒设计采用自动对中装置，滚筒采用高性能橡胶包胶，使用寿命长，摩擦力大；
4、TG型钢芯胶带斗式提升机中部机壳：采用优化设计机壳，双通道设计，避免相对高速运行的胶带带来的涡流干扰，附设加强角钢。
5、TG型钢芯胶带斗式提升机下部装置：采用齿轮齿条张紧装置，同步调节张紧，尾部滚筒采用自动对中设计，并附设皮带防跑偏装置和料位控制仪。
6、TG型钢芯胶带斗式提升机保护装置：本机在头、尾部设置有防跑偏装置，在胶带跑偏时可输送信号至中控室，及时切断主电机电源；在提升机的尾部设有料位控制仪及旋转开关。

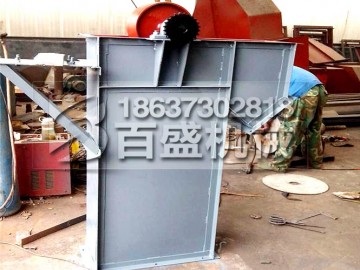

TG500型钢芯胶带斗式提升机生产现场
TG500型钢芯胶带斗式提升机技术参数
| 规格/参数 | TG160 | TG250 | TG315 | TG400 | TG500 | TG630 | TG800 | TG1000 | |
| 输送量m3/h | 32 | 70 | 96 | 143 | 206 | 329 | 451 | 686 | |
| 料斗 | 容量VO（l） | 3 | 7 | 10 | 16 | 25 | 39 | 65 | 102 |
| 斗距t （ mm ） | 260 | 325 | 360 | 410 | 460 | 520 | 580 | 650 | |
| 每米长料斗及胶带重（ Kg/m ） | 22 | 33 | 33.2 | 42.2 | 62.3 | 78.53 | 106 | 145 | |
| 提升速度 m/s | 1.4 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | |
| 最大提升高度 | 100m | ||||||||
| 注：提升高度超过 80m 时，需特殊设计。 | |||||||||
