LS/GX型螺旋输送机

产品型号： ls/gx

输送量： 2.2-458m³/h

输送距离： 3.5-80m

应用范围： 主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

LS/GX型螺旋输送机介绍

螺旋输送机是一种利用电机带动螺旋回转，推移物料以实现输送目的的机械。它能水平、倾斜或垂直输送，螺旋输送机适宜输送粉状和粒状、小块状物料，如水泥、化肥、煤粉、纯碱、谷物、面粉、石子、煤粉等物料，螺旋输送机结构简单、工作可靠、维修方便、成本较低、密封较好，螺旋输送机具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点，并可多点进料和多点卸料。

LS/GX型螺旋输送机工作原理

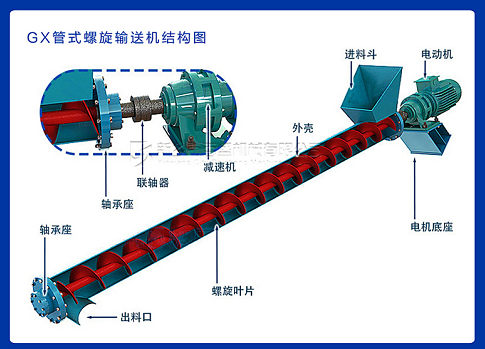

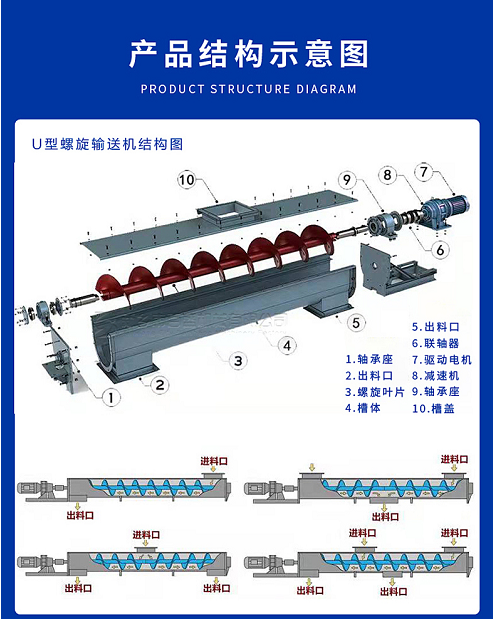

螺旋输送机由壳体、旋转的主轴、电动装置、盖板、进出物料口、支撑等配件构成，当物料进入螺旋输送机固定的机壳内时，由于物料的重力及对机壳的摩擦力作用而不随螺旋体一起转动，物料只在旋转的螺旋叶片推动下向前移动。其构造包括半圆形的固定机壳、由驱动装置驱动的螺旋体及进、出口等构件。常规螺旋直径有150毫米、200毫米、250毫米、300毫米、350毫米、400毫米、450毫米、500毫米、550毫米、600毫米。

螺旋输送机结构轴承和壳体的详细说明

1、轴承

轴承是安装于机槽用于支承螺旋体的构件，按其安装位置和作用不同有头部轴承、尾部轴承和中间轴承。头部轴承主要由向心推力轴承、轴承座、轴承盖、油环等部分组成，它安装于头部卸料端，承受径向力和轴向力，所以其轴承应采用向心推力轴承；尾部轴承安装于尾部进料端，只承受径向力，采用向心球面轴承，结构较简单，对于螺旋轴在3米以上的螺旋输送机，为了避免螺旋轴发生弯曲，应安装中间轴承，中间轴承一般采用悬吊结构，且其横向尺寸应尽可能小，以免造成物料堵塞。

2、壳体

水平螺旋输送机的料槽通常用2～4mm厚的薄钢板制成。横断面两侧壁垂直，底部为45度锥形，料槽的端部和侧壁上端均用角钢加固，以保证料槽的刚度，实现节与节间、顶部盖板与料槽的连接，料槽底部应设置铸铁件或角钢焊接件的支承脚。底部半圆的内径应比螺旋叶片直径大4～8mm，垂直快速螺旋输送机料槽横断面为圆形，通常采用薄壁无缝钢管制成。

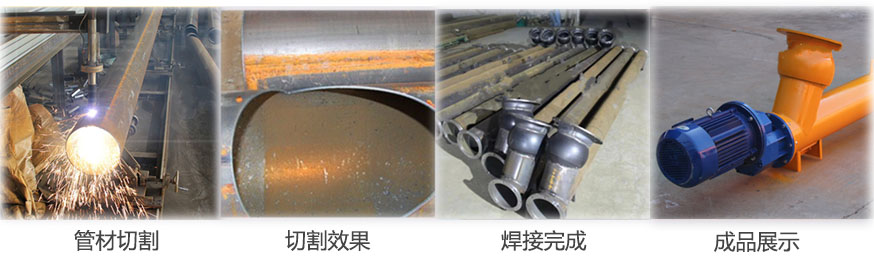

螺旋输送机生产基本工艺流程

螺旋输送机根据使用不同可以分为;LS螺旋输送机、GX管式螺旋输送机、倾斜/垂直螺旋输送机双轴/多轴螺旋输送机、无轴螺旋输送机等
螺旋输送机基本分类：

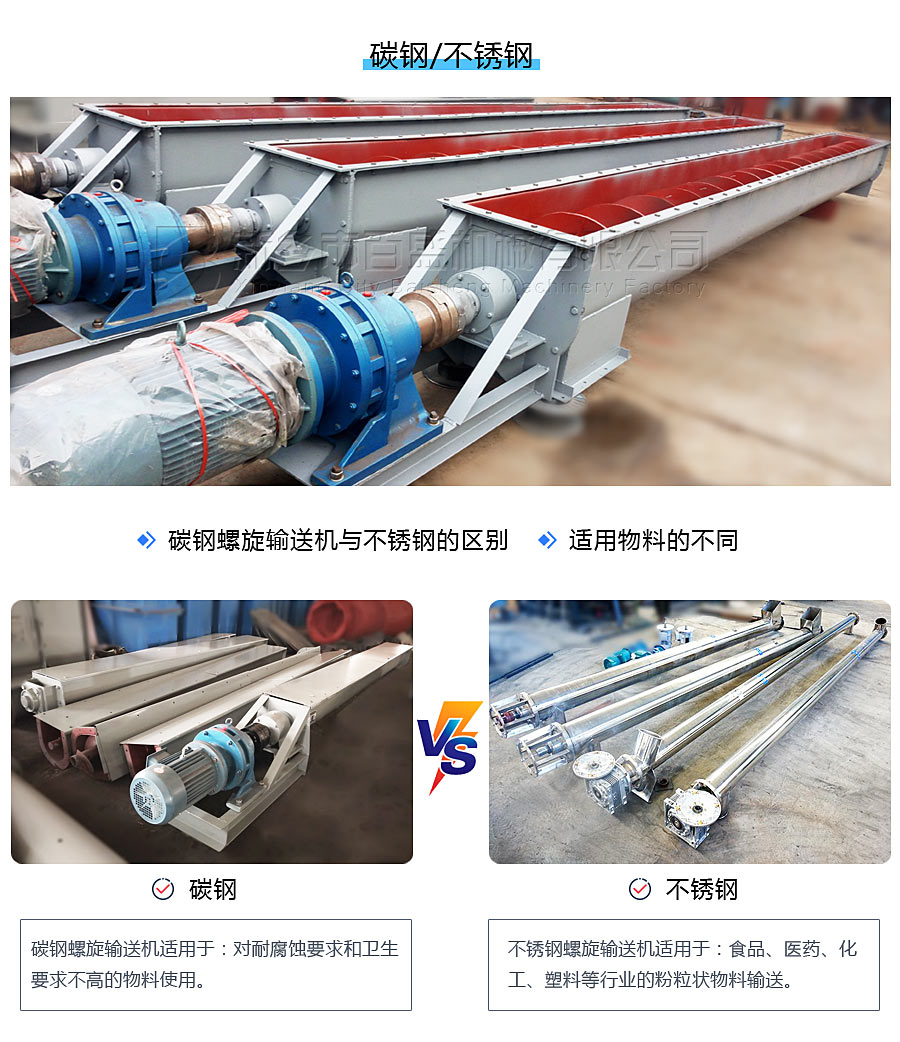

1、根据材质分类：

根据物料及使用情况分类：
1、输送耐高温物料：选用耐高温材质螺旋输送机 2、输送腐蚀性物料：选用304或者316L不锈钢材质

3、输送大块或者粘稠状、易缠绕、易堵塞等物料：选用无轴螺旋输送机

壳体长度从2米到70米不等，以客户的实际需求长度制作为主。壳体长度小于35米采用一端单电动装置带动主轴旋转，螺旋壳体长度大于35米采用两端双电动装置带动主轴旋转，电动装置和旋转主轴用十字滑块联轴器进行连接，可补偿安装及运转时两轴间的相对位移，多节连接时中间悬挂新型吊轴承，阻力小、密封性强、耐磨性好。

根据客户使用情况输送需要降温的物料：需要选用水冷式螺旋输送机，可根据客户需求订制多种多轴螺旋输送机、移动螺旋输送机及非标螺旋输送机

LS/GX型螺旋输送机性能特点

1.承载能力大、安全可靠。

2.适应性强、安装维修方便、寿命长。

3.整机体积小、转速高、确保快速均匀输送。

4.出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。

5.密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。

螺旋输送机应用

在陶瓷工业方面：粘土、陶土、二氧化硅、砂、抛光材料、熟石膏、铝氧化粉等。

在粮食及食品工业方面：面粉、大豆、花生、淀粉、奶粉、食盐、砂糖、维生素补品等。

在塑料工业方面：塑料粉、塑料颗粒、磨碎了的片料等。

在木材工业方面：木屑、锯木面、副产品等。

在建材工业方面：水泥、水泥生料、付料等。

在环保方面：过滤物、回收物、苏打灰、飞灰、固定残渣、废料等。

在农业方面：家畜饲料、养料、粉料等。

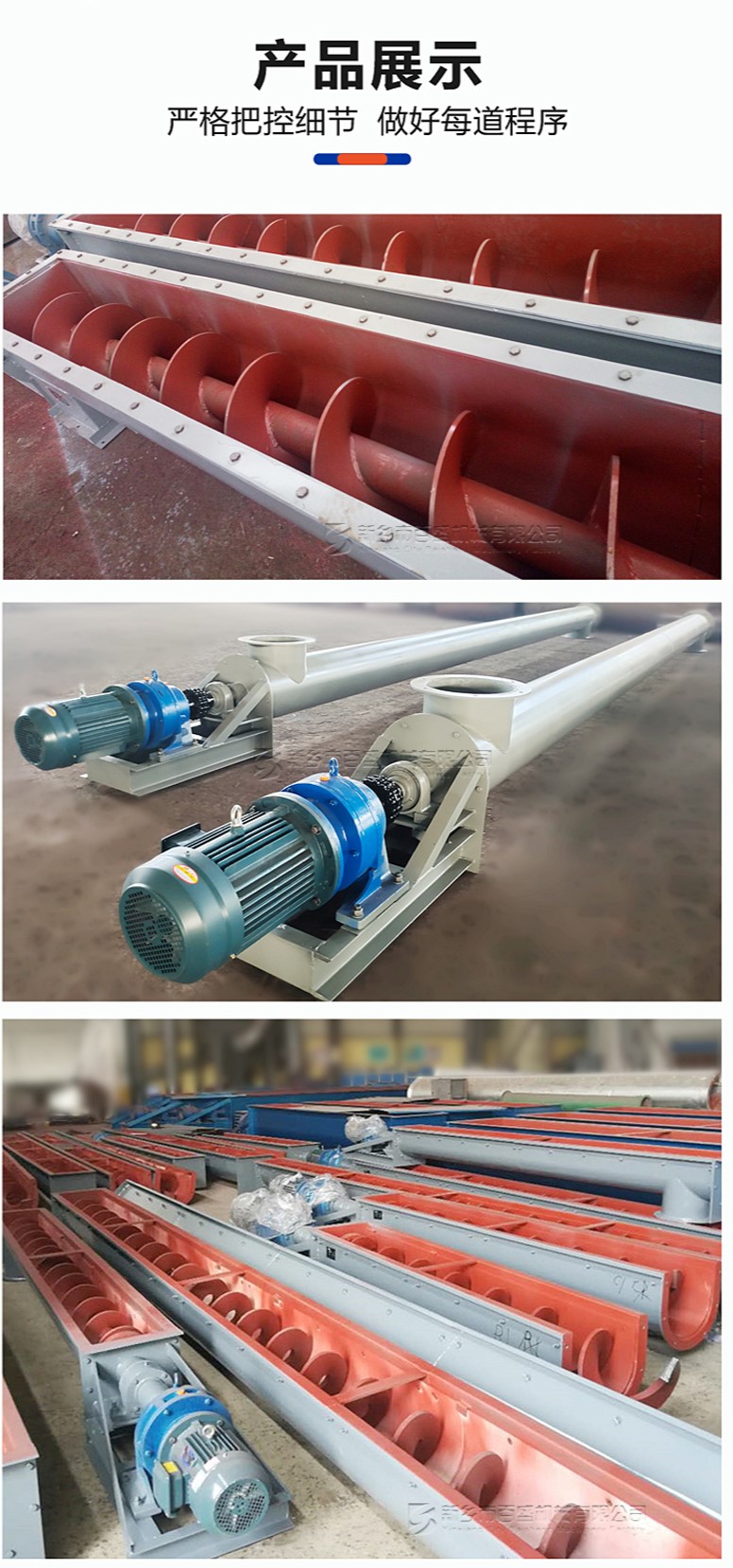

LS/GX型螺旋输送机生产现场

LS/GX型螺旋输送机技术参数

型号	转速(r/min)	输送量QΦ=0.33(m3/h)	功率pd1=10m(kw)	功率pd1=30m(kw)	螺旋直径（mm)	螺距（mm）
LS/GX100	140	2.2	1.1	1.6	100	100
LS/GX 160	120	7.6	1.5	2.8	160	160
LS/GX 200	90	11	2.2	3.2	200	200
LS/GX 250	90	22	2.4	5.3	250	250
LS/GX 315	75	36.4	3.2	8.4	315	315
LS/GX 400	75	66.1	5.1	11	400	355
LS/GX 500	60	93.1	4.1	15.3	500	400
LS/GX 630	60	160	8.6	25.9	630	450
LS/GX 800	45	223	12	36	800	500
LS/GX 1000	35	304	16	48	1000	560
LS/GX 1250	30	458	24.4	73.3	1250	630

提示：再选用螺旋输送机时请把您输送的物料、物料比重、是否有角度输送、输送量、输送长度告知我们，我们将会为您科学合理选型！
