WLS型无轴螺旋输送机
产品型号： wls260-500
输送量： 2.2-458m³/h
输送距离： 3.5-80m
应用范围： 主要用于化工、食品、医药、造纸、饮料、环保等行业输送粘附性较强的物料，糊状粘稠物料（如化工原料、废纸浆、麦芽、污泥等）以及易缠绕物料（如生活垃圾）
24小时免费服务热线
点击获取报价 18803739170
WLS型无轴螺旋输送机介绍
无轴螺旋输送机是一种无轴靠螺旋体旋转运输物料的设备，用于污水处理厂输送中细格栅其栅条净距50mm的除污机栅渣和压滤机泥饼等物料。 性能好。采用全封闭输送和易清洗的螺旋表面，可环境卫生和所送物料不受污染、不泄漏。 扭距大、能耗低。由于螺旋无轴，物料不易堵塞，排料口不堵塞，因而可以较低速度运转，平稳传动，降低能耗。
WLS无轴螺旋输送机分类
1、型号分类
单无轴螺旋输送机——由1个螺旋体组成，不具备混合、搅拌功能。
双无轴螺旋输送机——由两个螺旋体组成，螺旋叶片的旋向向反，避免卡料，输送量为单螺旋的１.５-２倍，可同时具备输送、混合、搅拌功能。
2、材质分类
碳钢无轴螺旋输送机——Q235碳钢材质制成，适合普通物料输送
不锈钢无轴螺旋输送机——304/316不锈钢材质，耐腐蚀，耐高温，不易生锈，食品、医药行业专用。
碳钢无轴螺旋输送机——Q235碳钢材质制成，适合普通物料输送
不锈钢无轴螺旋输送机——304/316不锈钢材质，耐腐蚀，耐高温，不易生锈，食品、医药行业专用。
WLS型无轴螺旋输送机工作原理
无轴螺旋输送机是螺旋输送机的一种，其原理是与传统有轴螺旋输送机相比，采用了无中心轴设计，通过电机带动减速机运转的，靠机械密封轴与无轴螺旋体上的连接盘传动而使螺旋旋转工作，当物料排到U形槽上部的进料口后，即通过螺旋传动使物料由U 形槽下部的出料口排出，使物料输送更加顺畅，能有效防止堵塞和缠绕物的影响，非常适合输送带状、较松散的、有黏性的、易于缠绕的物料，整个输送过程在封闭的输送槽中进行，物料不会外溢，避免二次污染。可以水平或30°范围内倾斜输送。用于处理带有黏性的物料和易缠绕的物料；如污泥、生活垃圾、食品垃圾、水泥等。

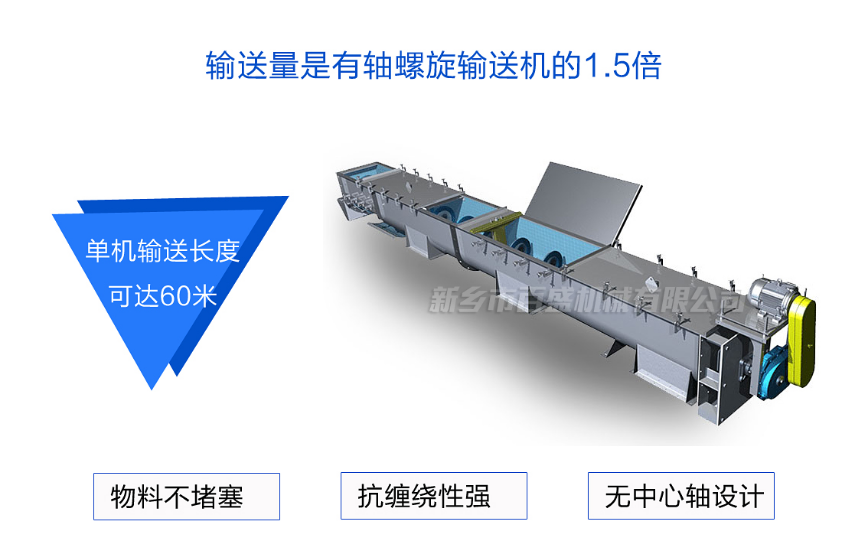

无轴螺旋输送机结构
WLS型无轴螺旋输送机性能特点
1、抗缠绕性强：由于没有中间轴承，对于输送带状、黏稠物料、易缠绕物料有特殊的优越性，能避免物料堵塞。
2、输送量大：无轴螺旋输送机扭距可达4000N/m，输送量是有轴的1.5倍。
3、输送距离长：单机输送长度可达60米，并可根据用户需要采用多级串联式安装。
4、密封性好：带有适当垫圈的槽盖可实现无味操作并形成屏障，防止任何大气介质进入系统。可保证环境卫生和所送物料不受污染、无异味外泄、保证了输送环境的卫生。
5、能机动工作：可单点或多点加料，能实现既可下方出料，又可端头出料的效果。
6、使用寿命长：采用特制塑料板或橡胶板或铸石板，避免了叶片与壳体的直接摩擦，耐磨损性好。
2、输送量大：无轴螺旋输送机扭距可达4000N/m，输送量是有轴的1.5倍。
3、输送距离长：单机输送长度可达60米，并可根据用户需要采用多级串联式安装。
4、密封性好：带有适当垫圈的槽盖可实现无味操作并形成屏障，防止任何大气介质进入系统。可保证环境卫生和所送物料不受污染、无异味外泄、保证了输送环境的卫生。
5、能机动工作：可单点或多点加料，能实现既可下方出料，又可端头出料的效果。
6、使用寿命长：采用特制塑料板或橡胶板或铸石板，避免了叶片与壳体的直接摩擦，耐磨损性好。
无轴螺旋输送机应用领域
用于化工、造纸、环保、医药等易缠绕物的输送

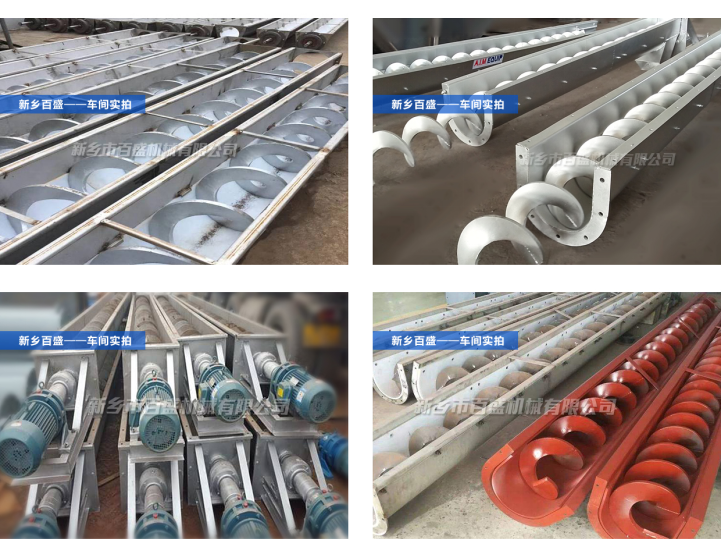

WLS型无轴螺旋输送机生产现场
WLS型无轴螺旋输送机技术参数
WLS无轴螺旋输送机技术参数
|
型 号 |
输送量m3/h | 尺寸mm | 输送长度（m） | 安装角度（°） | ||||||||
| 转速为20r/min | ||||||||||||
| 0° | 15° | 30° | A | B | H | L1 | L2 | L3 | B1 | |||
| WLS260-N | 2.5 | 1.8 | 1.4 | 260 | 360 | 270 | 150 | ≤70 | 400 | 280 | ≤20 | ≤30 |
| WLS300-N | 5 | 4 | 2.2 | 300 | 400 | 310 | 200 | ≤70 | 400 | 350 |
≤30 |
|
| WLS320-N | 6 | 4.5 | 3 | 320 | 420 | 330 | 200 | ≤70 |
450 |
350 | ||
| WLS355-N | 8.5 | 6.2 | 4.5 | 355 | 460 | 370 |
250 |
≤70 | 450 | 400 | ||
| WLS400-N |
10.5 |
8.5 |
6 |
400 | 500 |
410 |
250 | ≤70 |
450 |
400 | ||
| WLS420-N |
12 |
9.5 | 7 | 420 | 520 | 430 |
250 |
≤70 |
450 |
400 | ||
| WLS500-N |
15 |
12 | 9 | 500 | 600 |
510 |
250 | ≤70 | 450 |
500 |
||
| WLS260-Z |
4 |
2.8 | 1.8 |
260 |
360 |
270 |
150 | ≤70 |
600 |
280 | ≤20 | |
| WLS300-Z | 7.5 | 5.5 | 4.5 |
300 |
400 |
310 |
200 |
≤70 |
600 |
350 | ||
| WLS320-Z |
10.6 |
7.4 | 5.6 | 320 |
430 |
330 |
200 |
≤70 |
600 |
350 | ||
| WLS355-Z | 12.6 |
8.9 |
6.4 | 355 | 460 |
370 |
250 | ≤70 |
650 |
400 |
≤30 | |
| WLS400-Z |
15.2 |
11.5 |
6.5 |
400 |
500 |
410 |
250 | ≤70 |
650 |
400 | ||
| WLS420-Z |
16.8 |
12.3 |
7.6 |
420 |
520 |
430 | 250 | ≤70 | 650 | 400 | ||
| WLS500-Z |
21.5 |
17.5 |
10.5 |
500 |
600 |
510 | 250 | ≤70 | 650 | 400 | ||
