大倾角皮带输送机

产品型号： DJ

输送量： ≤6000m3/h

输送距离： ≤200m

应用范围： 煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

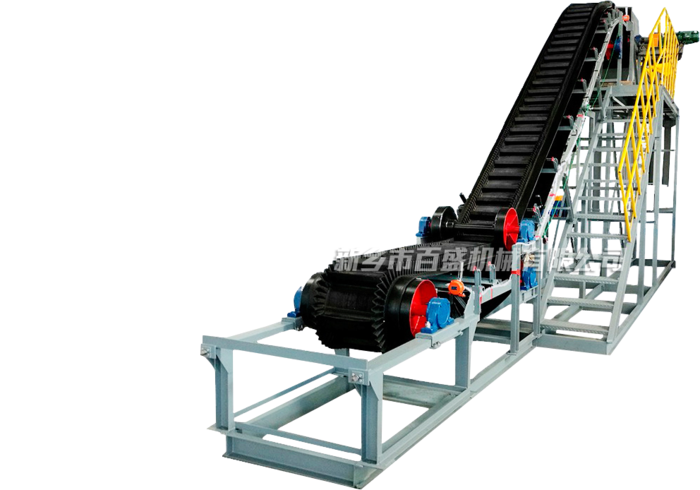

大倾角皮带输送机介绍

大倾角皮带输送机也叫大倾角带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境温1度为-15℃-+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。

该机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境温1`度为-15℃-+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

大倾角皮带输送机工作原理

大倾角皮带输送机是由挠性输送带作为物料承载件和牵引件来输送物料的运输机构的一种型式。它用一根闭合环形输送带作牵引及承载构件,将其绕过并张紧于前、后两滚筒上,依靠输送带与驱动滚筒间的摩擦力使输送带产生连续运动,依靠输送带与物料间的摩擦力使物料随输送带一起运行,从而完成输送物料的任务。主要组成部件有张紧滚筒、张紧装置、装料漏斗、改向滚筒、支撑托辊、封闭环形带、卸载装置、驱动滚筒及驱动装置等。

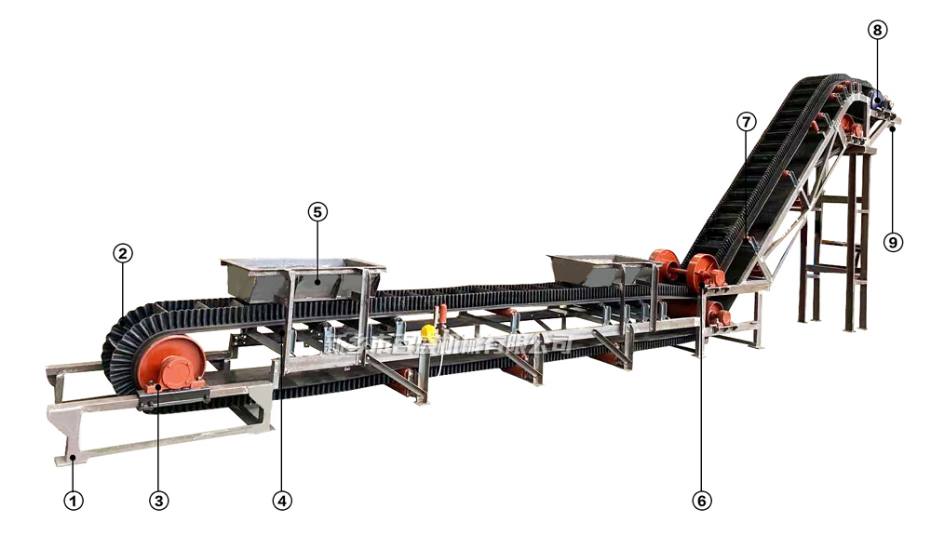

① 拉紧螺栓 ② 波纹挡边皮带 ③ 改向滚筒 ④ 托辊 ⑤ 导料槽 ⑥ 压带轮 ⑦ 立式托辊 ⑧ 电动滚筒 ⑨ 出料口

DJ大倾角带式输送机输送角度在0°～90°范围内，解决普通带式输送机所不能达到的输送高度，节约了占地面积，节省设备投资和土建费用。例如，某用户欲将煤炭提升到20m高的料仓顶，如采用挡边机以45°倾角输送，机长仅需28.3m(水平机长20m)；采用垂直输送的挡边机，水平机长可以控制在6m以内。

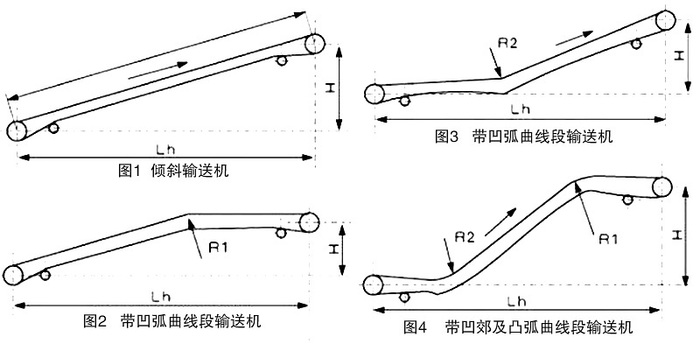

DJ大倾角带式输送机布置形式

为获得较好的受料和卸料条件，大倾角皮带输送机采用"Z"形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

1、下水平段：采用低型中间架腿，用于装料时平稳装料，减少装料时对输送机的压力，减少物料散落。

2、倾斜段：水平段采用低、中、高中间架腿，倾斜段采用低中间架腿。当输送机倾角大于45°时，推荐使用II型低型中间架支腿。

3、上水平段：为卸料端。根据不同高度的排放要求，使用的头架高度不同，中间架的支腿需要根据头架进行匹配。

大倾角皮带输送机性能特点

根据物料安装不同材质输送带

输送酸性/碱性/油类物料时，需选用耐油/酸碱的橡胶带或塑料带
占地面积少
大量节省设备占地面积，投资费用低
输送量大
可达6000m3/h，可大批量输送货物，节省人力成本
输送范围大
适合输送粉料，小颗粒料，磨琢型较大的物料，操作维护较方便

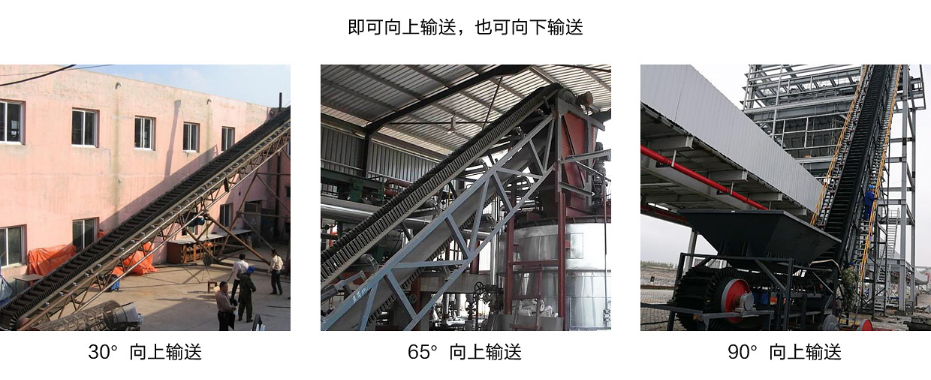

可垂直输送
输送倾角为25°~90°范围内，垂直输送物料粒度可达400mm

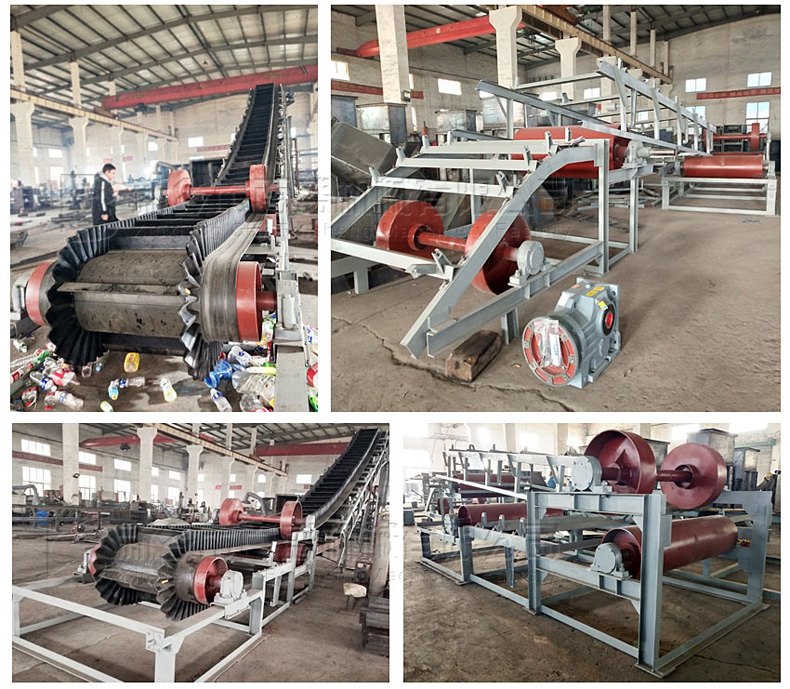

大倾角皮带输送机生产现场

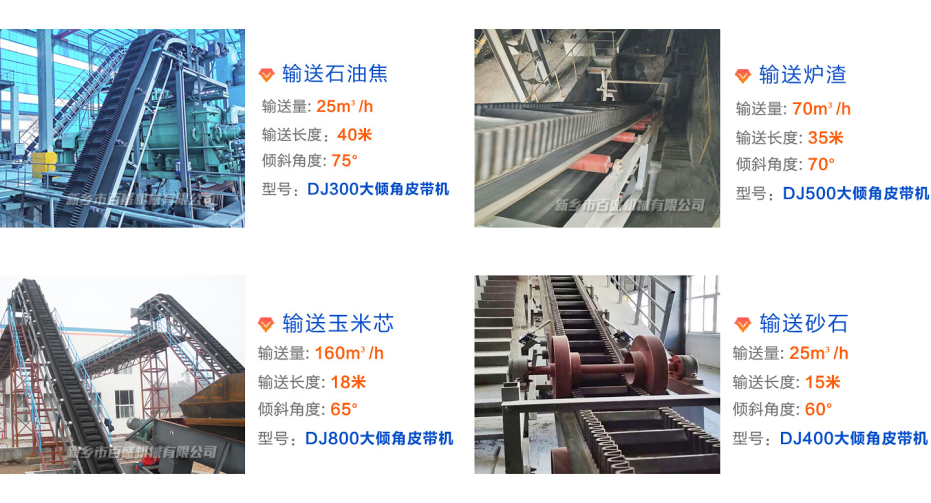

DJ大倾角带式输送机案例现场

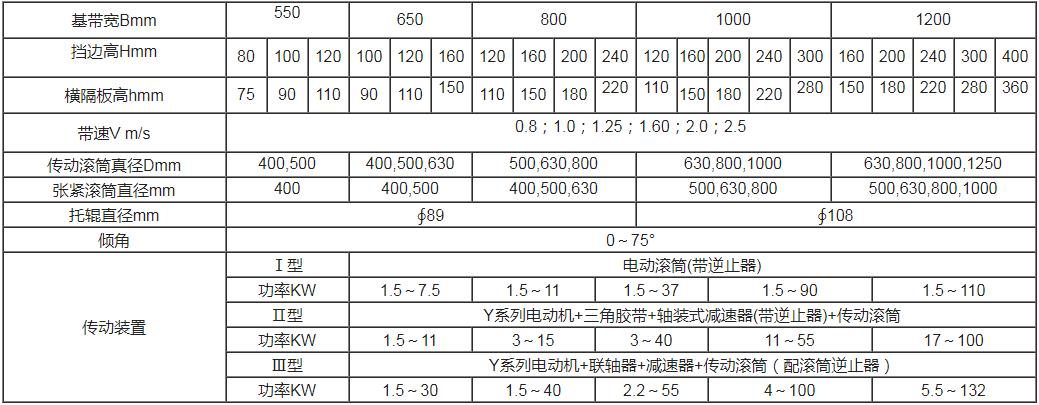

大倾角皮带输送机技术参数

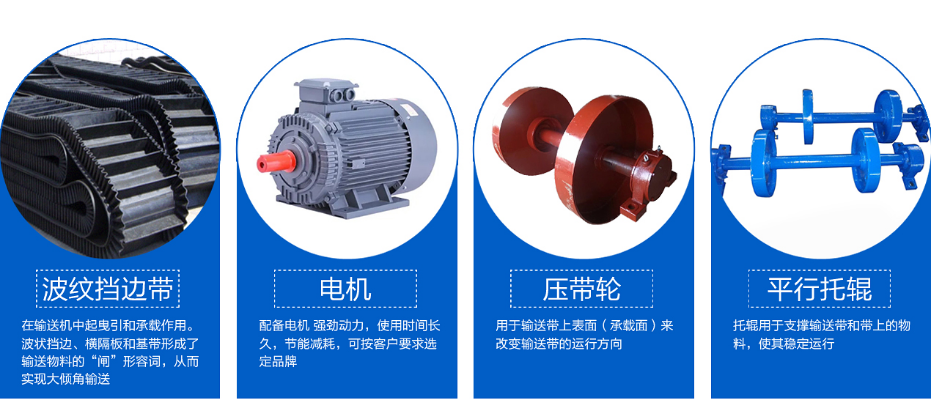

大倾角皮带输送机主要由波状挡边输送带、驱动装置、传动滚筒、改向滚筒、压带轮、托辊、托带辊、立辊、拍打轮清料装置、拉紧装置等部分组成。其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边"，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。
