大倾角皮带输送机

大倾角皮带输送机介绍

大倾角皮带输送机也叫大倾角带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境温1度为-15℃-+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。

该机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境温1`度为-15℃-+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

大倾角皮带输送机工作原理

大倾角皮带输送机是由挠性输送带作为物料承载件和牵引件来输送物料的运输机构的一种型式。它用一根闭合环形输送带作牵引及承载构件,将其绕过并张紧于前、后两滚筒上,依靠输送带与驱动滚筒间的摩擦力使输送带产生连续运动,依靠输送带与物料间的摩擦力使物料随输送带一起运行,从而完成输送物料的任务。主要组成部件有张紧滚筒、张紧装置、装料漏斗、改向滚筒、支撑托辊、封闭环形带、卸载装置、驱动滚筒及驱动装置等。

大倾角皮带输送机性能特点

用大倾角输送散状物料，能大量节省设备占地面积，彻底解决普通、花纹带式输送机所不能达到的输送角度。

机械化带式输送机输送物料，总体投资费用低，可节约投资费用的20%-30%，建材、煤炭行业效果更好。

该机型与普通式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越。

输送量大，可达6000m3/h，垂直提升高度可达200m。

在垂直输送物料时，物料粒度较大可达200mm。

从水平到倾斜（或垂直）能平稳过渡。

能耗低、结构简单、维护方便。

胶带强度高，使用寿命长。

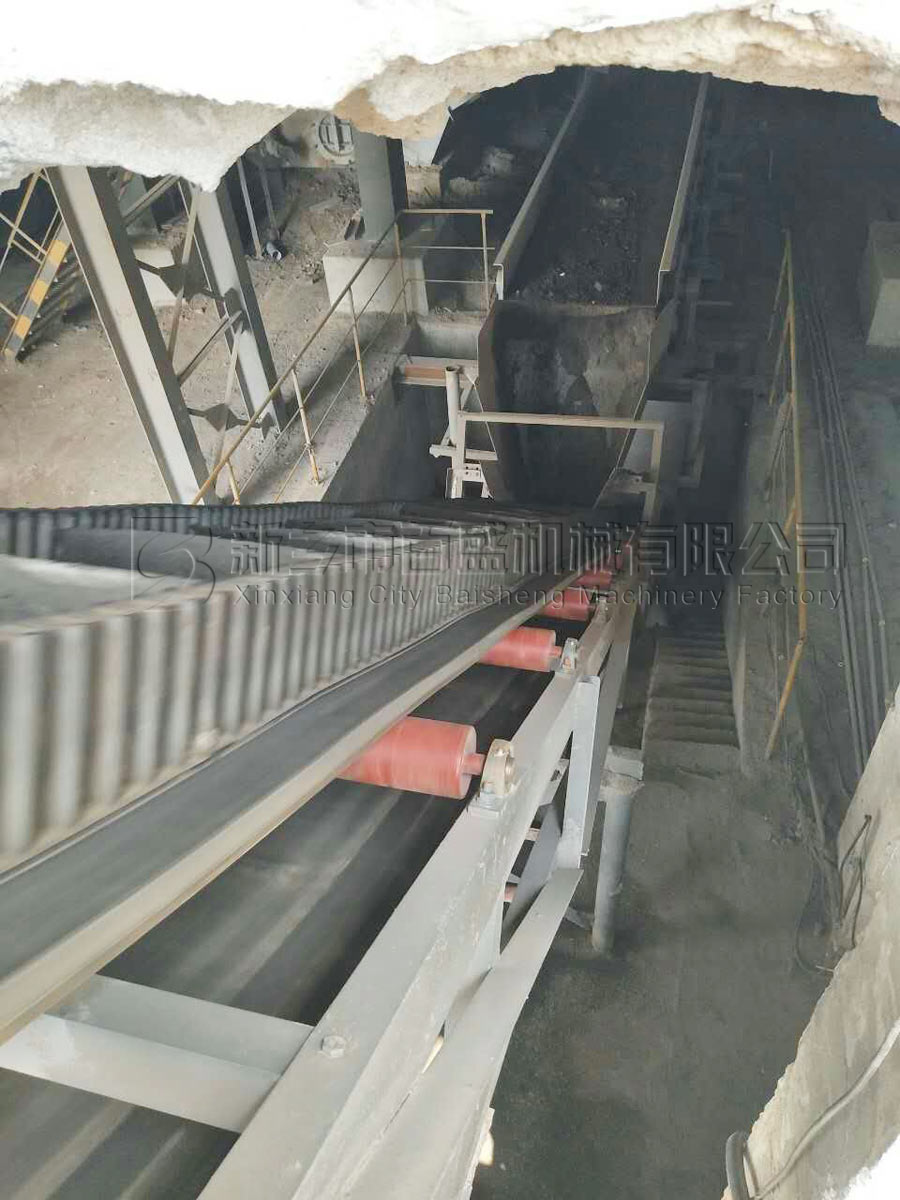

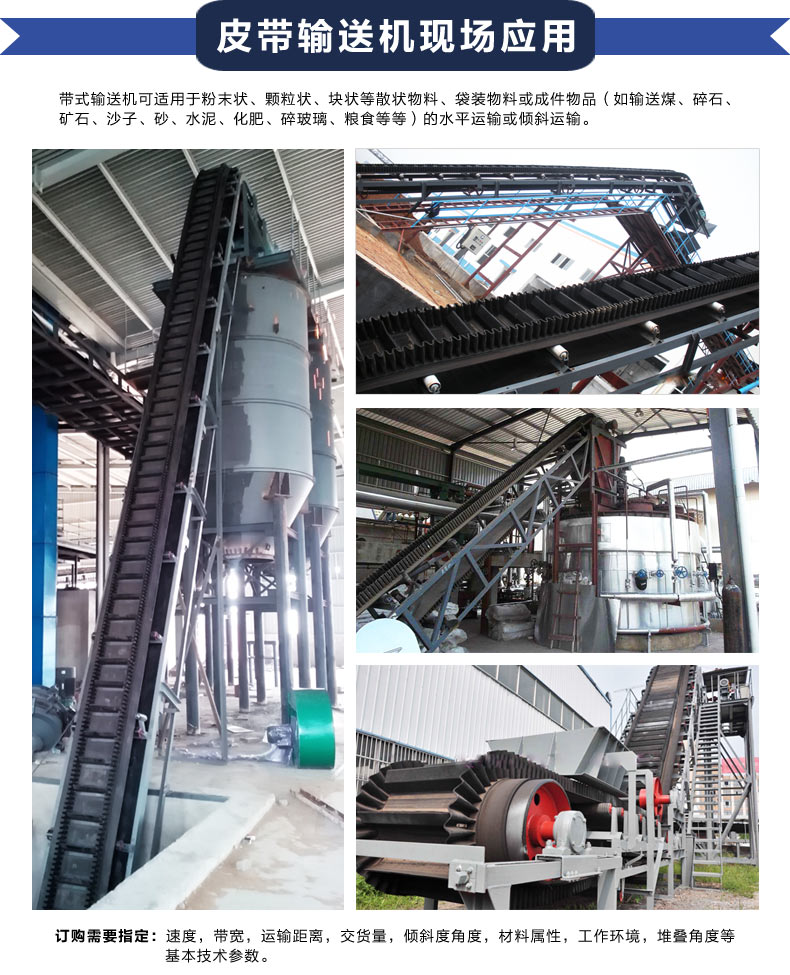

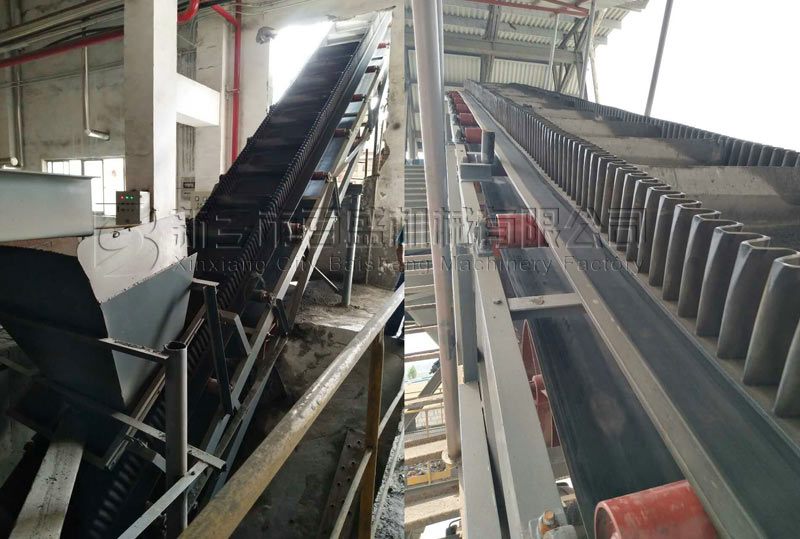

大倾角皮带输送机生产现场

大倾角皮带输送机技术参数

带宽(mm)			500						650						800
挡边高(mm)			80		100		125		100		125		160		125		160		200
横隔板间距(mm)			126	252	126	252	252	378	126	252	252	378	252	378	252	378	252	378	252	378
输送量m3/h	倾角	30度	35	19	52	31	46	31	75	44	66	86	86	60	86	57	117	82	172	134
		35度	32	16	49	27	40	27	70	38	78	52	78	52	75	50	106	71	160	118
		40度	28	14	45	24	35	23	65	34	69	46	69	46	66	44	94	63	149	104
		45度	25	13	41	21	31	21	59	30	62	41	62	41	59	39	84	56	137	92
		50度	23	11	38	19	28	19	54	27	40	27	56	37	53	35	75	50	125	83
带速(m/s)			0.8、1.0、1.25、1.6、2.0						0.8、1.0、1.25、1.6、2.0						0.8、1.0、1.25、1.6、2.0、2.5
功率(KW)			1.5、2.2、3.0、4.0、5.5、 7.5,						1.5、2.2、3.0、4.0、5.5、7.5、11、15						2.2、3.0、4.0、5.5、7.5、11、15、18.5、22
