DY5051移动式皮带输送机

DY5051移动式皮带输送机介绍

可移动式皮带输送机适用于散粮、包粮的输送、堆垛、装卸车等作业。有5米、8米、10米、12米、15米、18米、20米等规格，移动式皮带输送机有电动、手动升降两种型式。可移动式皮带输送机具有快、慢两种速度、以适应散运、包装的不同要求，提高了设备的利用，发挥了一机多用的性能。在移动式皮带输送机机架两旁装有旁导管，防止粮包在输送时掉包，并在进料斗两侧装置有调节手柄，将侧板撑起、防止粮食撒漏，便于散装粮食输送。大、小走轮均采用实心胶轮，防止压碎粮食和仓库地面。大小走轮均装有滚珠轴承、小走轮具有自动转向的功能，保证了机器移动轻便灵活。移动式皮带输送机机架采用焊接的珩架结构，在包运集中载荷下有足够的强度和良好的钢性。

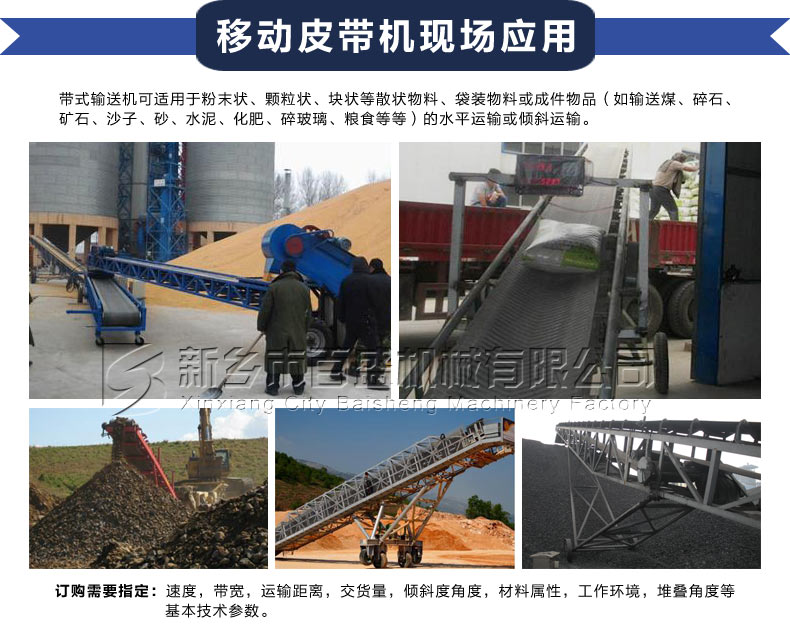

DY型移动式胶带输送机是一种工效高，使用安全可靠，机动性好的连续输送装卸设备。主要用于装卸地点经常变更动的场所，如：港口、码头、车站、煤场、仓库、建筑工地、沙石料场、农场等，用来短途运输及装卸散料或单件重量100公斤以下的成件物品。DY型移动式胶带输送机分为可升降型及不可升降型两大类，输送带的运行靠电动滚筒驱动，整机的升降与运行均为非机动。
DY型移动式胶带输送机适用于散状物料或成件物品的短途运输和装卸工作。采用钢管结构，轻巧美观，机动性好。转动装置为电动滚筒，并配有充气轮胎和钢轮两种行走轮。机长10米以上倾角可调。

DY5051移动式皮带输送机工作原理

带式输送机是由挠性输送带作为物料承载件和牵引件来输送物料的运输机构的一种型式。它用一根闭合环形输送带作牵引及承载构件,将其绕过并张紧于前、后两滚筒上,依靠输送带与驱动滚筒间的摩擦力使输送带产生连续运动,依靠输送带与物料间的摩擦力使物料随输送带一起运行,从而完成输送物料的任务。主要组成部件有张紧滚筒、张紧装置、装料漏斗、改向滚筒、支撑托辊、封闭环形带、卸载装置、驱动滚筒及驱动装置等。

DY5051移动式皮带输送机性能特点

1、采用高精度，硬具面齿轮，其承载能力高(比软具面具轮提高2-3倍)；
2、寿命长；结构聚凑，占地面积小；重时轻；
3、功效高，使用方便，机动性好的连续输送装卸设备，主要用于装卸地点经常变换的场合；
4、结构简单，维护方便，底部装有万向轮，移动灵活；
5、运行平稳，噪声小；

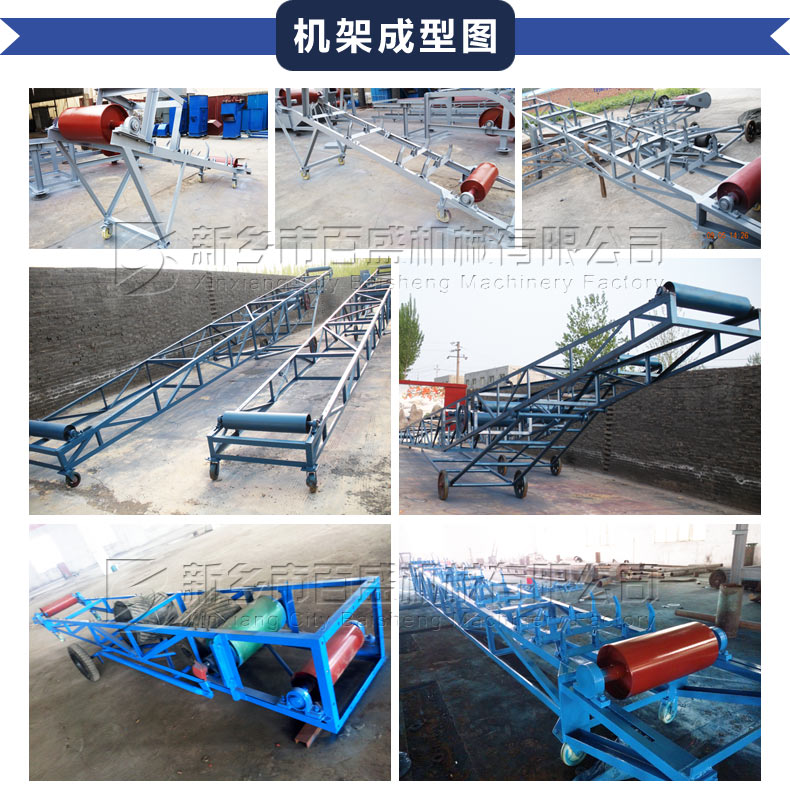

DY5051移动式皮带输送机生产现场

DY5051移动式皮带输送机技术参数

项目		DY5051	DY5071	DY50101	DY50102	DY50102A	DY50151	DY50152	DY50152A
机长（米）		5	7	10	10	10	15	15	15
带宽（毫米）		500	500	500	500	500	500	500	500
带速（米/秒）		1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
最大输送高（米）		1.63	1.59	1.77	4.52	4.52	1.61	6.32	6.32
输送能力	米3/小时	160	160	160	125	125	160	125	125
	吨/小时	145	145	145	112	112	145	112	112
倾斜角度（度）		13°59′	9°16′	6.5°	10°～22°	10°～22°	3.81°	10°～22°	10°～22°
电动滚筒	型号	DY1.4	DY1.4	DY1.4	DY1.5	DY1.3	DY1.4	DY1.6	DY1.3
	功率KW	2.2	2.2	2.2	3.0	1.1	2.2	4.0	1.1
总重量（公斤）		518	604	892	1126	1071	1225	1491	1491
