埋刮板输送机

埋刮板输送机介绍

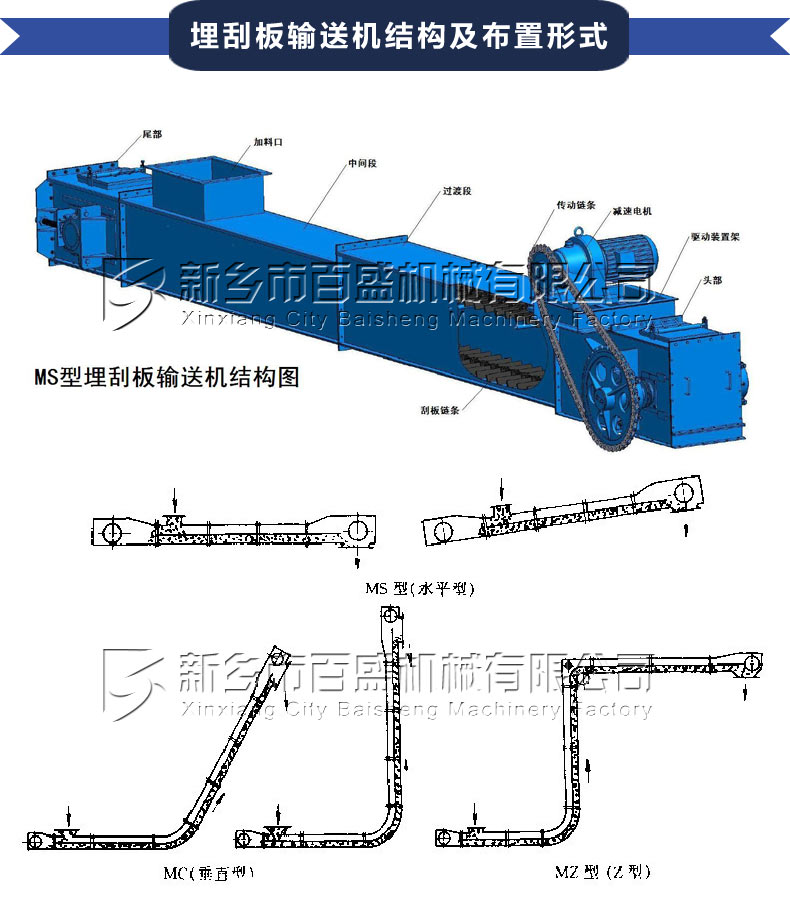

埋刮板输送机是输送粉尘状、小颗粒及小块状等物料的连续运输设备，可以水平、倾斜输送，输送物料时，刮板链条全埋在物料之中。本机具有结构简单，使用可靠，造价低廉，输送距离长，并能输送灼热物料等优点，MS型埋刮板输送机广泛用于化工、机械、冶金、轻工、粮食、医药、交通、水电等部门，用来输送粉尘状、小颗粒状和小块状物料。

埋刮板输送机工作原理

埋刮板输送机在水平输送时，物料受到刮板链条在运动方向的压力及物料自身重量的作用，在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态，并足以克服物料在机槽中移动而产生的外摩擦力，使物料形成连续整体的料流而被输送。
埋刮板输送机在垂直提升时，物料受到刮板链条在运动方向的压力，在物料中产生了横方向的侧面压力，形成了物料的内摩擦力。同时由于下水平段的不断给料，下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量，使物料形成了连续整体的料流而被提升。

埋刮板输送机性能特点

1、MGS型埋刮板输送机用单条高强度矿用圆环链拖动刮板，并选用凹齿型链轮进行驱动，具有负荷能力大，链条寿命长和强度高的特点。
2、MGS型埋刮板输送机链条能自动张紧，可保证链条在长时间内始终处于适度张紧状态下运行，省去人工必须及时而频繁的紧张操作。
3、MGS型埋刮板输送机链条和刮板回程段由托轮支承运行，不仅省力减磨，而且通过回链若干托轮间挠度的自动变化，有助于链条的自动涨紧及滑行。
4、MGS型埋刮板输送机如驱动机构背负在机头上部与机壳自成一体，可使整体安装不需用地脚螺栓即可就地自由放置而运行。
5、MGS型埋刮板输送机进料方式采用两侧大尺寸通过分流进入，使回程链条及刮板与进料隔离，并以不变的大尺寸料层厚度向前输送。使链条及刮板回带物料的现象不再发生。

埋刮板输送机生产现场

埋刮板输送机技术参数

型号规格		MGS20	MGS25	MGS32	MGS40
物料容量（t/m³）		0.4-0.8	0.4-0.8	0.4-0.8	0.4-0.8
输送能力（m³/h）		50	60	80	120
最大输送长度（m）		40	40	40	60
安全倾角		0-15度	0-15度	0-15度	0-15度
刮 板 链 条	刮板间距（mm）	250	250	400	400
	链条节距（mm）	125	125	200	200
	辊子直径（mm）	32	36	50	50
	链条型式	GT	GT	GT	GT
	每米重量（kg）	7.8	12.2	35	43.2
