PL单机布袋除尘器

PL单机布袋除尘器介绍

单机布袋除尘器属于机械抖动除尘器，其基本结构由风机、过滤器和集尘器三个部分组成，各部件都安装在一个立式框架内，钢板壳体，烘漆防锈，运行可靠，使用方便。风机采用离心风机，风量大，风压高，并采用消声措施，噪音小。过滤器采用扁布袋组，每个布袋内装有弹簧钢丝网，过滤效果好。清灰机构采用电动机带动偏心轮、连杆使布袋抖动而清除沾在滤袋表面的粉尘。此除尘器设有检修门，方便检修和换袋。含尘空气从尘源经吸尘罩、管道进风口进入箱体,因气流突然扩张,流速骤然降低,大粒径粉尘在其自重的作用下从含尘空气中分离沉降落入盛尘抽屉中。其余尘粒由于滤袋的筛滤、碰撞、钩挂、静电等作用,被滞留于滤袋内壁,净化后的空气由风口经出风口排出。

本系列产品适用于铸造工业、陶瓷工业、玻璃工业及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的除尘，该品对密度较大的金属切屑、铸造用砂，如车床、磨床、铣床、抛光机、砂轮机等，和中等密度的粉尘，以及密度较轻的粉尘均有良好的除尘效果。

PL单机布袋除尘器工作原理

含尘空气从尘源经吸尘罩、管道进风口进入箱体，由扁布袋过滤器进行过滤，粉尘被阻留在滤袋外表面，已净化的气体通过滤袋进入风机，由风机吸入直接排入室内(也可接管排至室外)。
随着过滤时间的增加、滤袋外表面沾附的粉尘也不断增加、滤袋阻力也相应增加，从而影响除尘效果，除尘效率降低，为保证除尘器正常使用，而不影响除尘效果，必须清除滤袋表面的粉尘，本除尘器使用自控清灰器进行定时振打清灰或手控清灰机构停机后自动振打数十秒钟，使沾在滤袋外表面的粉尘抖落下来，落到集尘容器(抽屉)中的粉尘由人工拉出清除。

PL单机布袋除尘器性能特点

1、体积小，移动灵活、安装维修方便；
2、采用扁布袋过滤器，除尘效率高、清灰效果好；
3、内部配专用离心风机，性能好，噪音低；
4、设有检修门，检修和换袋更方便；
5、风机部件采用离心通风机，风量大，风压高，风机特性曲线硬，采用消声措施，噪音小。
6、过滤器部件采用208工业涤纶斜纹绒布为滤料的扁布袋过滤器，每个布袋内均装有弹簧钢丝网，过滤效果好，更换滤袋方便，使用寿命长。
7、清灰机构采用电动机带动偏心轮，连杆使布袋抖动而清除沾在滤袋外表面的粉尘。控制装置分自控和手控两种。
8、过滤器部件装有宽畅又密封的快速折卸检修门，方便检修和移出过滤器。
9、集尘器上方一侧的进风接口在需要时可折下，以便于加大进风口面积的使用。

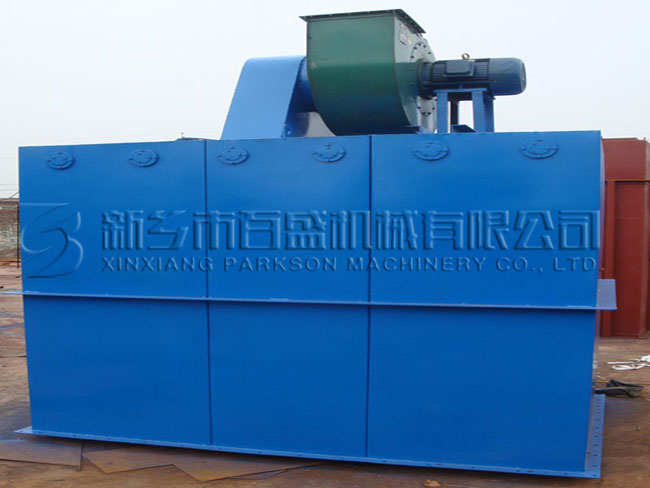

PL单机布袋除尘器生产现场

PL单机布袋除尘器技术参数

型号规格项目	PL-2700/A	PL-3200/A	PL-4500/A	PL-6000/A
风量M3/H	2700	3200	4500	6000-8000
资用压力MMH2O	120	100	100	150-120
过滤面积M2	13.6	15.3	21.5	30
进气口尺寸mm	200×250	200×300	200×350	220×450
进气口中心离底距H	458	478	478	1295
风机电机功率KW	4	4	5.5	7.5
清灰电机功率KW	0.18	0.18	0.18	0.55
过滤风速M/MiN	3.30	3.48	3.49	3.33×4.5
净化效率%	>99	>99	>99	99.5
灰箱容积(1)	55	55	70	105
噪声dB(A)	<75	<75	<75	<80
外形尺寸A×B×Cmm	760×680×1798	790×700×1888	900800×2028	120×900
重 量Kg	850	980	1040	1200
价 格(元)	10819	12018	14168	15858
