UF单机布袋除尘器

UF单机布袋除尘器介绍

UF单机布袋除尘器是内滤式机械振动除尘器。基本设计特点为：结构简单，安装容易，维护方便。主要用于各种库顶、仓顶及各种输送设备等排放和扬尘点收尘。在多机组合时，又可用于小型磨机，破碎机等连续工作线。适用入口浓度10g/m3时，出口排放浓度小于50mg/m3。如有特殊用途，可用不锈钢或铝结构做成耐腐蚀耐高温滤料。该机的清灰方式为摇动清灰。它通过摇动轴的往复摇动给滤袋一个轴线方向的往复力，滤袋又将这一往复力转换成径向的抖动运动，其抖动的幅度和频率取决于滤袋的长度、摇动轴半径和频率参数。当这此参数配合好时，其抖动力具有最大值，足以清除滤料上的粉尘。清灰时，必须停机进行离线清灰。
UF型单机布袋除尘器与国内其它单机布袋除尘器相比，经济实用、结构简单紧凑、安装容易、维护方便(内滤式)，主要用于各种库顶、库底、仓顶及种输送设备等排放和扬尘点的除尘器。UF型单机布袋除尘器组采用涤纶布袋给合袋，入口气体温度小于120度，在入口气体含尘浓度100g/m3,出口气体含尘浓度达到国家排放标准。

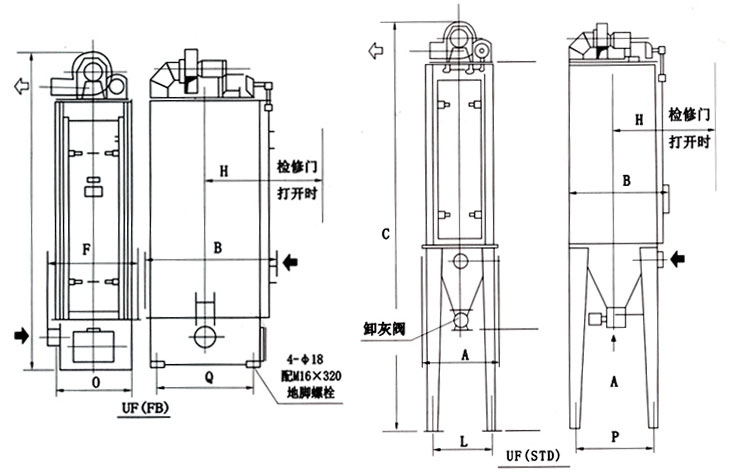

UF型单机布袋除尘器结构组成见图;型式分类，下进气式、有支承架及灰斗为A型 ，无支承架及灰斗为B型和下进气、无灰斗为C型，以满足不同场合的使用要求。

UF单机布袋除尘器工作原理

含尘气体进入单机后，粉尘经过两级过滤，首先气流速的降低和气流方向的改变，使大颗粒的粉尘由于重力作用和惰性而沉降于集尘箱（A型和J型）。对于B型产品则落入用户的料仓、料斗等设备内；而较轻、较细的粉尘则被滤袋阻留于袋壁，净化后的清洁空气再通过离心力的作用送回车间，从而减少热损失。

UF单机布袋除尘器性能特点

1、体积小，移动灵活、安装维修方便；
2、采用扁布袋过滤器，除尘效率高、清灰效果好；
3、内部配专用离心风机，性能好，噪音低；
4、设有检修门，检修和换袋更方便；

UF单机布袋除尘器生产现场

UF单机布袋除尘器技术参数

规格		2	3	4	5	6	7
处理风量(m3/h)	最大	1360	2720	4080	5450	6800	8160
	额定	1020	2040	3060	4080	5100	6120
总过滤面积(m2)		18.6	37.2	55.7	74.3	92.9	111.5
滤袋组数		8	16	24	32	40	48
风机电机型号		Y90S-2		Y112M-2	Y132S1-2		Y132S1-2
风机电机功率(KW)		1.5	2.2	4.0	5.5	5.5	7.5
振打电机功率(KW)		0.55	0.55	0.55	0.75	0.75	0.75
卸灰阀电机功率(KW)		0.55	0.55	0.55	0.55	0.55	0.55
装配型式		FM、STD、FB			FM、STD
