BQ型轻型板式给料机介绍
BQ型轻型板式给料机适用于沿水平或倾斜的直线段向I作机械或给料装置的料仓j漏斗及其它容器连续均地配给散状物料。其堆积容重不超过1200kg/m3，物料温度不高于350℃，物料块重不超过140kg的块状物料。安装倾角为0°～20°，传动装置可左装或右装，在物料运行方向右侧为右传动，反之为左传动。BQ型轻型板式给料机产品特点与结构
1、轻型板式给料机按承载物料的输送槽结构分为三种型式：
P型——输送槽承载板的纵剖面为平板形，适用于沿水平或倾角≤15°输送块状物料。
L型——输送槽承载板的纵剖面为波浪形，适用于沿水平或倾角≤25°输送块状及颗粒状物料。
C型——输送槽承载板的纵剖面为浅槽形，适用于沿水平或倾角≤35°输送块状及颗粒状物料。
2、给料机的给料速度按下列系列选取，其偏差不得超过±10％：
0.03；0.04；0.05；0.063；0.08；0.1；0.125；0.16；0.2；0.25；0.315；0.4m／s
3、输送槽侧挡板的高度系列为：
125；160；200；250；315；400mm
4、牵引链采用套筒滚子输送链，节距系列为：
160；200；250：315；400nn
5、链轮采用套筒滚子输送链链轮的设计规则，齿数从以下数日中选取：
6；8；9：12
6、倾斜安装时附有防止输送链逆转的制动装置。
BQ型轻型板式给料机工作原理
板式给料机是由传动系统、链板输送机构、料仓及机架构成；其中输送机构的链板、链条、插销、滚轮等为易损件，以不同的使用强度和频率，率先出现磨损变形，需要用户更换板式给料机刚度高，可适应一定粒度的大块物料，料仓容积大，可有效缩短铲车送料时间，但同时链板传动速度较慢，承载能力大。BQ型轻型板式给料机性能特点
1、槽板采用双圆弧板，有效防止漏料。2、牵引链采用承重与牵引分开的结构，提高了板喂机承受冲击载荷能力。
3、尾部拉紧装置设有碟形弹簧，能减速缓链条冲击载荷，提高了链条的使用寿命。
4板式给料机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。
5、尾部有枕木吸震，中部有特殊的吸震托辊支承，改善大块物料冲击两侧滚轮和槽板的受力力条件，提高运行部件的寿命。
6、特别加强的头部罩壳下罩左右是可分式，不妨碍起吊破碎机转子体。
7、头部装置链轮13-15齿，奇偶数齿分开传动，寿命增加。
8、头部装置链轮切割成3瓣齿，不需拆卸链板即可更换轮齿，易维护。
9、传动型式有开式型、行星型、悬挂型，可供选用。
BQ型轻型板式给料机生产现场

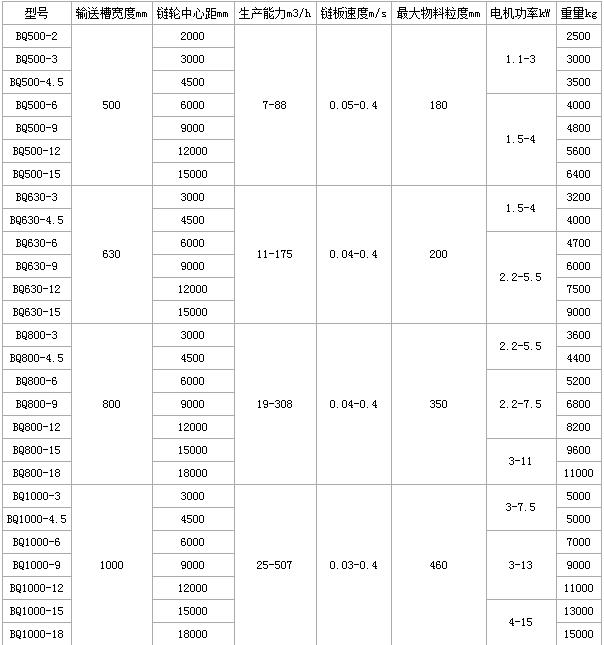

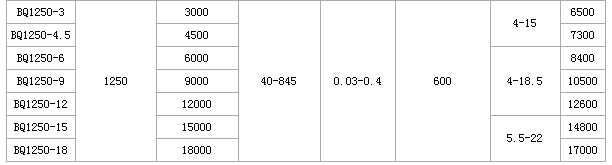

BQ型轻型板式给料机技术参数
