TH斗式提升机

产品型号： TH160-630

提升高度： ≤70m

提升量： 19-630m³/h

应用范围： 该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、等用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料。

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

TH斗式提升机介绍

TH斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。斗式提升机采用混合式或重力卸料，塑料料斗挖取式装料。牵引件用耐磨链条。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、等用于各种散状物料的垂直输送。

TH斗式提升机工作原理

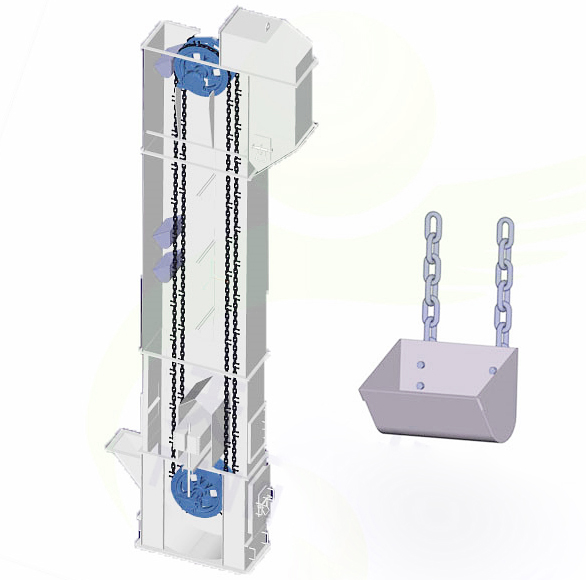

TH斗式提升机由运行部件、驱动装置上部装置、中部机壳、下部装置组成。运行部件由料斗和套筒滚子链条组成。驱动装置采取Y系列电动机,通过减速器（或直接用摆线针轮减速电机）和链传动组成。驱动装置分左装和右装两种。中间节部分中间节装有轨道（双排链）（以防止链条工作中摆动） , 或检修口。下部装罟安装采取坠重箱张紧。

TH型斗式提升机—ZH型（中深斗）常使用于输送湿的、结块、较难抛出的物料，如湿砂、型砂、化肥、碱粉等.

TH型斗式提升机—SH型（深斗）常使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

TH型斗式提升机应用范围

TH提升机应用

广泛应用于水泥工业、化工、电厂、粮库等行业，用于输送水泥、水泥熟料、石灰粉、砂、复合肥、煤炭、粮食等散状物料等。

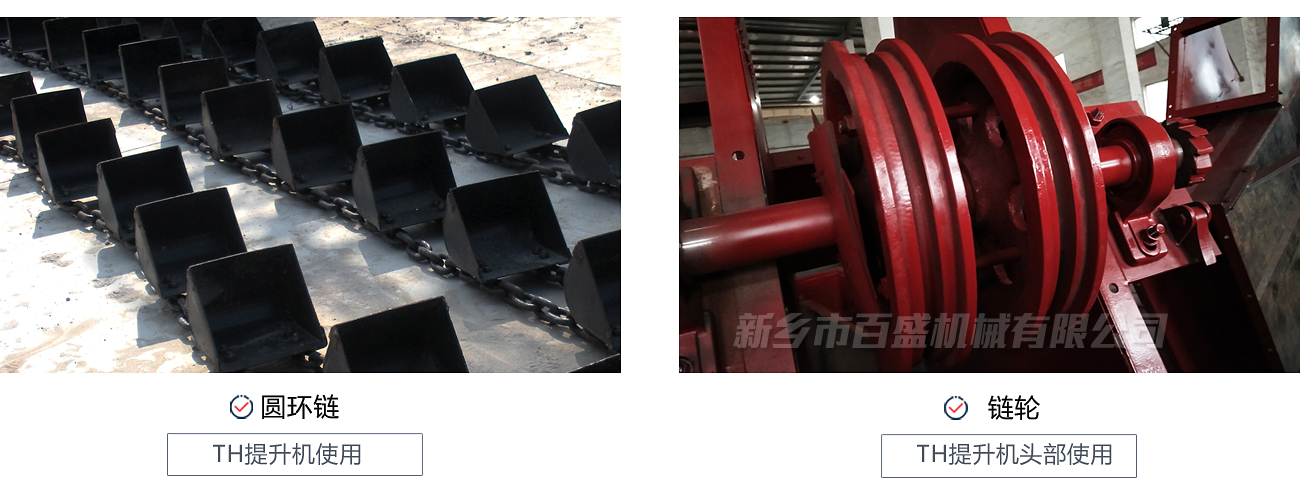

TH型斗式提升机链轮与链条

TH斗式提升机料斗

TH斗式提升机性能特点

1.采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便、降低了维修费；
2.下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又保持恒定的张紧力，避免了打滑或脱链；
3.提升高度运行平稳可靠，噪音小，维护方便。
4.改进机型的提升输送量比普通机型提高30%以上。
5.牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。

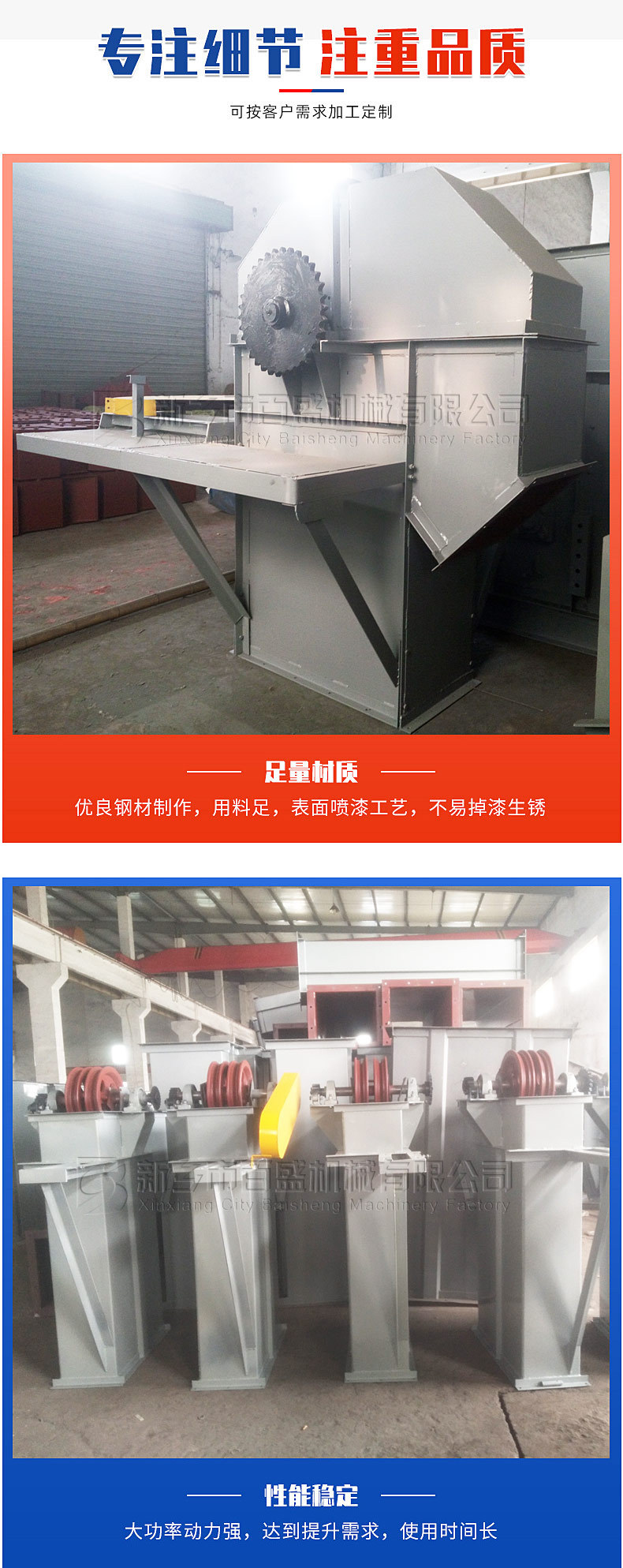

TH斗式提升机生产现场

TH斗式提升机技术参数

型号	输送量		料斗			传动链轮转速 r/min	牵引部件
	Zh m3/h	Sh m3/h	容积（L）		斗距 mm		环链规格	环钩规格	载荷KN
	Zh m3/h	Sh m3/h	Zh	Sh	斗距 mm		环链规格	环钩规格	载荷KN
TH160	8	10	1.2	1.9	355	65.8	φ12×45-7	φ12×40-M14	≥250
TH250	30	48	3	4.8	512	46.8	φ18×64-7	φ18×64-M14	≥320
TH315	37	58	3.7	5.8	512	42.5	φ18×64-7	φ18×64-M14	≥320
TH400	58	92	5.9	9.4	512	37.6	φ18×64-7	φ18×64-M14	≥320
TH500	81	129	9.3	15	688	35.8	φ22×86-7	φ22×86-M18	≥480
TH630	144	207	14.6	23.5	688	31.8	φ22×86-7	φ22×86-M18	≥480
