TH型水泥斗式提升机

产品型号： TH315

提升高度： ≤60m

提升量： 19-315m³/h

应用范围： 该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、等用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料。

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

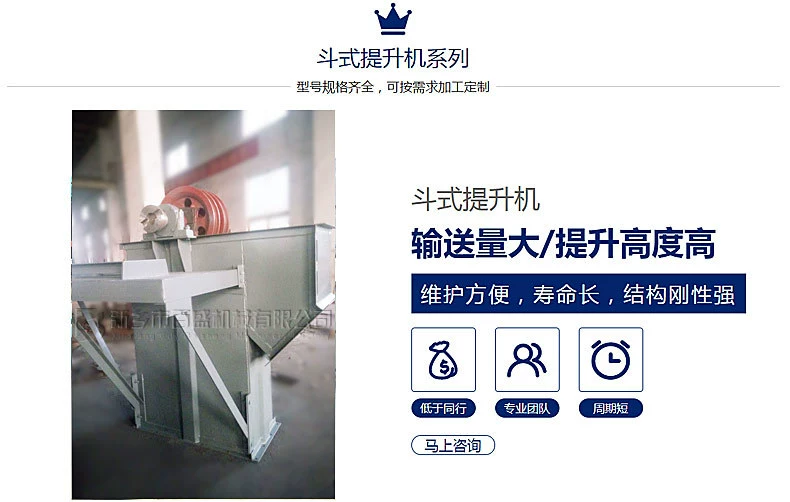

TH型水泥斗式提升机介绍

TH环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。斗式提升机采用混合式或重力卸料，塑料料斗挖取式装料。牵引件用耐磨链条。中部机壳内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、等各种散状物料的垂直输送。

TH型水泥斗式提升机工作原理

TH环链斗式提升机由运动部分为料斗与牵引链条（本提升机的牵引机构是两根环形链条），带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。

本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。

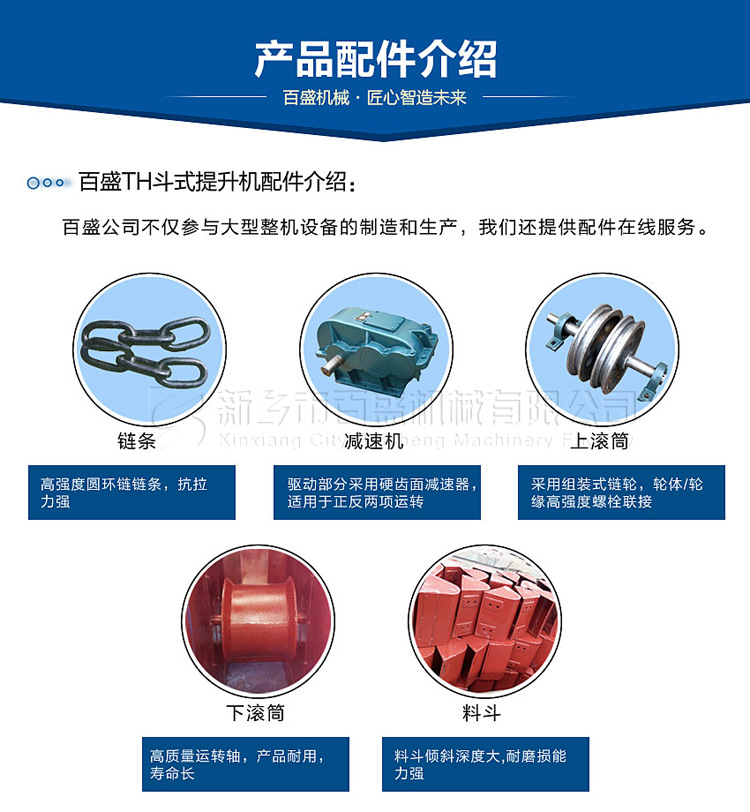

TH斗式提升机结构特点

1、机头部件：它由上部机壳，主动轴部件，减速机、连轴器、电机等组装成一体。

2、中部机壳：根据需要提升的高度、配置不同数量的中部机壳迭加起来既能满足需要。

3、下部部件：它由底部机壳，从动轴部件及张紧装置结成一体。机壳侧面可以打开，对其内部进行检查。

4、链条及料斗：链条为圆钢焊接环链，料斗用螺母定在链条的接头上。不同高度的斗提机现套相应数量的链条、接头、及料斗。

TH型水泥斗式提升机性能特点

1、整机结构紧凑，外形尺寸小，所占空间小；

2、中部机壳均为折弯构件焊接而成，使机壳具有高的整体刚度和可靠性；

3、传动链轮为整体式结构，且表面经过强化处理，安装方便、强度高、耐磨损；

4、各节之间及检修门处均设置有密封装置，保证无粉尘外泄，实现清洁、环保生产。

5、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；

6、改进机型的提升输送量比普通机型提高30%以上。

7、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。

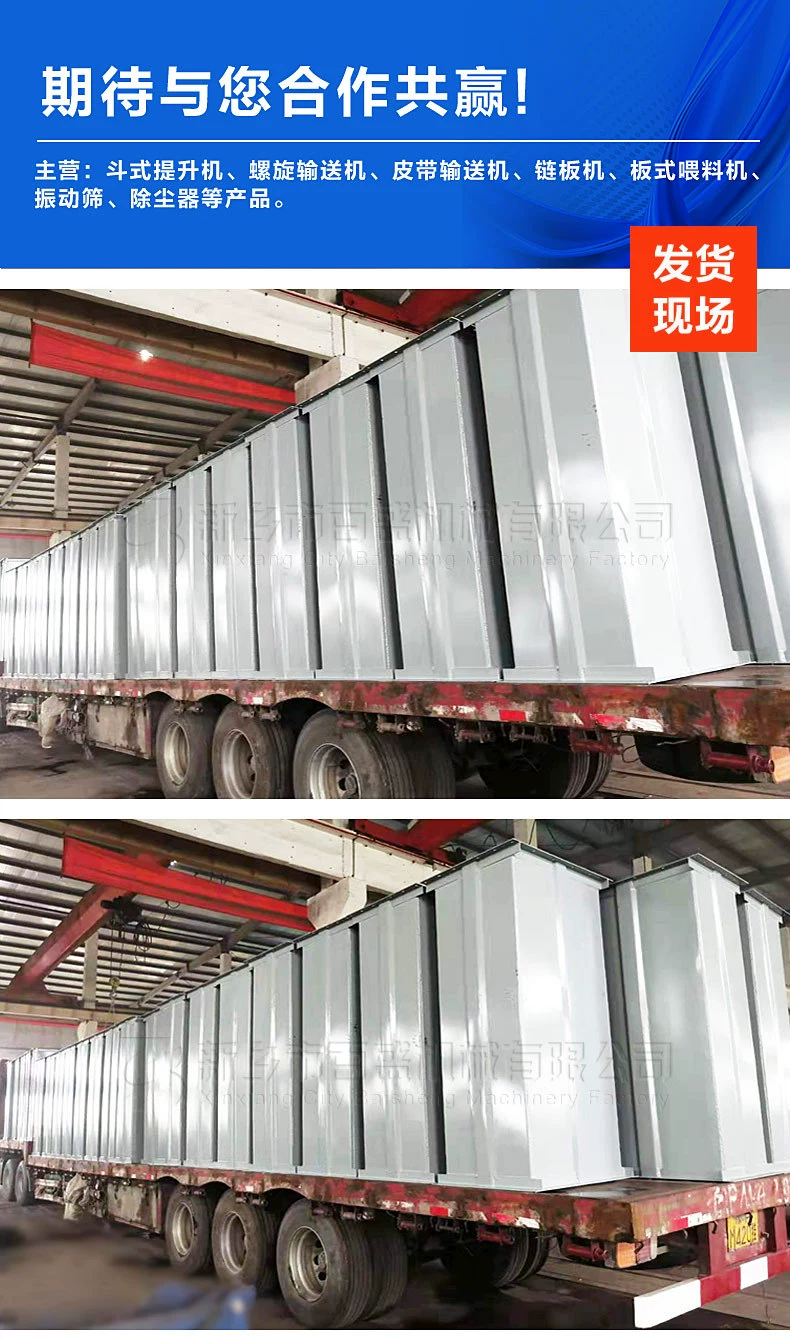

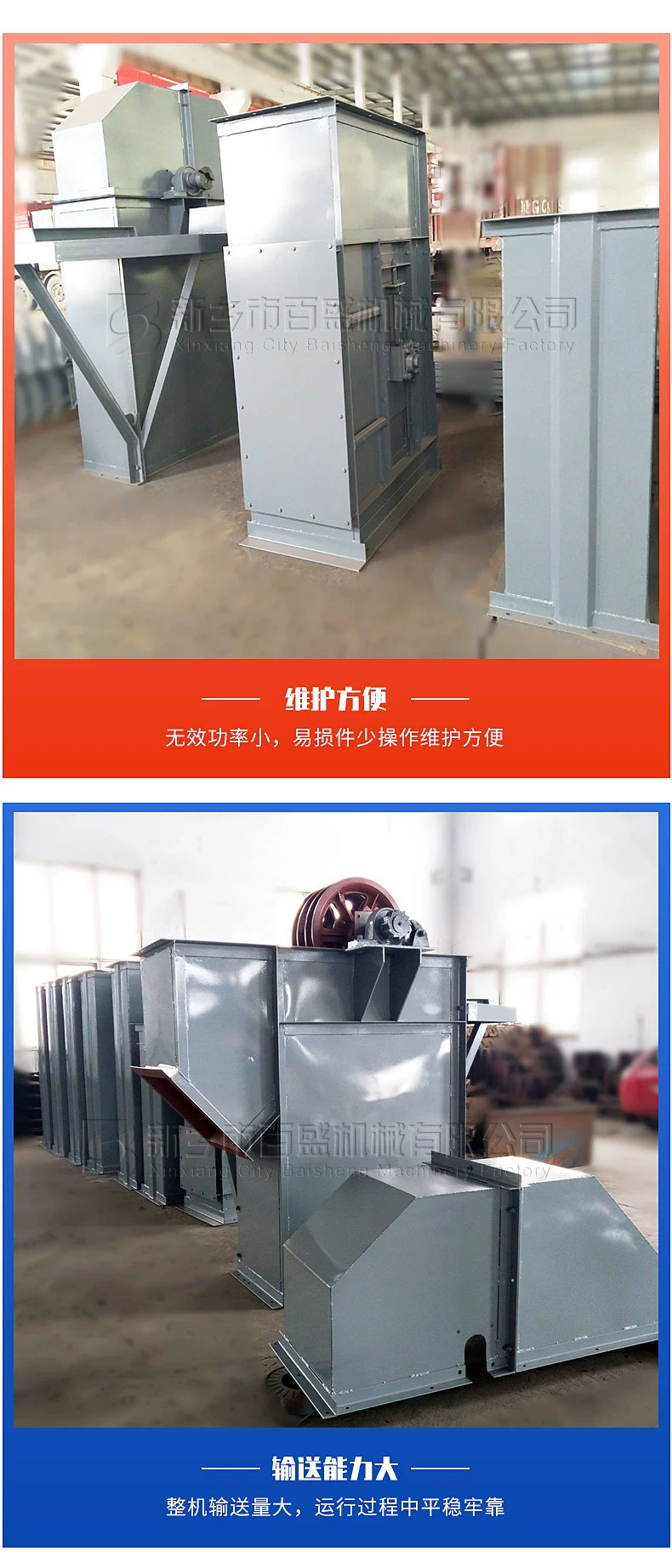

TH型水泥斗式提升机生产现场

TH型水泥斗式提升机技术参数

型号	输送量		料斗			传动链轮转速 r/min	牵引部件
	Zh m3/h	Sh m3/h	容积（L）		斗距 mm		环链规格	环钩规格	载荷KN
	Zh m3/h	Sh m3/h	Zh	Sh	斗距 mm		环链规格	环钩规格	载荷KN
TH160	8	10	1.2	1.9	355	65.8	φ12×45-7	φ12×40-M14	≥250
TH250	30	48	3	4.8	512	46.8	φ18×64-7	φ18×64-M14	≥320
TH315	37	58	3.7	5.8	512	42.5	φ18×64-7	φ18×64-M14	≥320
TH400	58	92	5.9	9.4	512	37.6	φ18×64-7	φ18×64-M14	≥320
TH500	81	129	9.3	15	688	35.8	φ22×86-7	φ22×86-M18	≥480
TH630	144	207	14.6	23.5	688	31.8	φ22×86-7	φ22×86-M18	≥480
