螺旋输送机壳体改为风送斜槽的技术措施

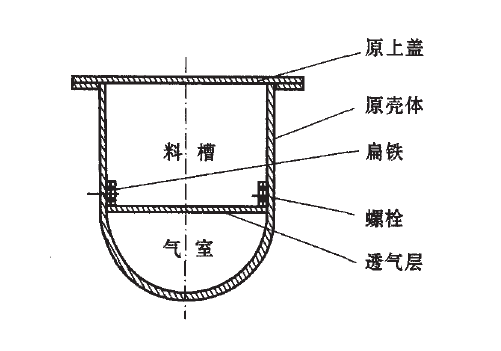

我们通过细致的观察、计算、论证，大胆提出了利用GX300螺旋输送机原有壳体，改造成相当于B315风送斜槽的技术方案。并应用于我公司水泥库顶出磨成品的输送。通过近6个月的运行，效果良好，其主要技术分析介绍如下，仅供大家参考。1关于气室的设计通过有关资料表明，标准B315空气输送斜槽气室进气端部的横截面积为0.0315㎡。以标准斜槽B315气室的横截面积0.0315㎡为基准，完全可将GX300螺旋输送机下部壳体端部的横截面改造为截面积约0.0315m³的进气端气室。2壳体的改造将序号5透气层翻边朝上，用序号3扁铁和序号4螺栓将其压紧密实，不得漏气(如图1所示)。这样就可将序号2壳体分为料槽和气室，然后，再按照一定的斜度安装，即可运行(序号1为原上盖)。



3透气层的制作透气层的材质可选用透气性好的合成纤维，它的宽度可根据壳体的大小制作，每边应宽出法兰10mm。4使用效果经过改造的输送斜槽，省去了壳体的制作。既节约了钢材，降低了制作成本，又经济实用。与同标准风送斜槽的技术参数指标及使用效果一样。
