链式输送机的两项改进

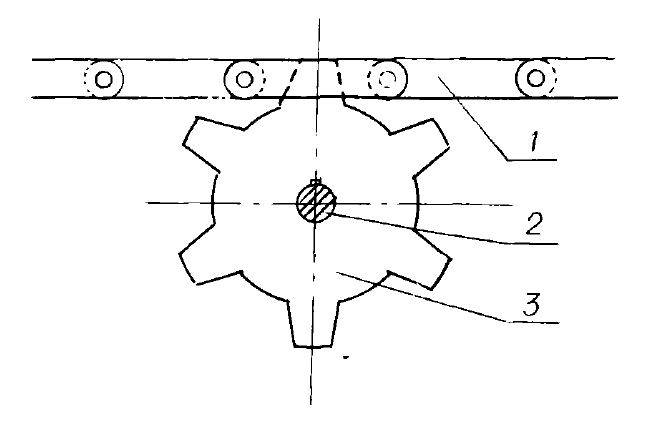

割去输送机上部导轨每二米装一链轮链轮， 固定在一根轴上， 轴的两端用轴承固定在机壳上， 让链轮在链条的牵引下绕其轴转动， 从而克服了滚子与导轨的直接摩擦(下链滚子与导轨之间有料粉垫层摩擦轻微)。



链轮用8mm钢板割成六齿形状， 使齿距等于链距， 齿深等于链板宽。钢板用两片， 以罗栓固定. 使齿宽略小于链宽。改革后一年多没有出现过脱轨、断链事故， 电机的负荷也降低了。



2.链式愉送机靠链条及链勾的运动. 带动物料向前移动， 实现物料愉送的目的， 若链条的线速度为U1，物料运动速度为U2。则U2≥U1。实际运行中， 由于链勾为一段较小直经的圆钢折90°而成， 对物料的摩擦力小， 使U2大大小于U1， 从而制约了该愉送机的愉送能力。我公司生料磨出磨生料使用一台FU200 链式输送机， 随着生料磨台时产量提高. 出现了输送机头部进料口严重积料， 甚至滋出机壳， 不得不人为地降低生料磨产量。对此我们采取这个办法， 在链板与链勾之间上垂直于链板方向焊上一块扁铁， 增加了链勾对物料的牵引力， 使物料的运行速度得以提高。用此法后再也不出现进料口积料现象， 极大地提高了FU链式输送机的输送能力。
