B800链斗输送机滚轮装置的改造

电话：18803739170 发布时间：2019-12-03 11:15 本文地址:/fuwu/baoyang/swei/351.html

我厂年产525水泥50万t。2002年点火，在三年的试生产中，B800熟料链斗输送机的滚轮装置经常出故障。这台输送机是把篦冷机出来的熟料送进联合储库。输送机型号B800mm×30.97m，斗宽800mm，斗高360mm，滚轮装置256套，爬高15m，坡度为45°，链速度0.25m/s，每小时输送熟料60t左右。出现故障有：两个105型轴承损坏，掉滚轮，滚轮轴弯曲变形。为此我们几次组织工程技术人员分析研究改造，最后一次改造如装配图示。

装轴承部位的轴直径增大，由原直径Φ25改为直径Φ35，增强了轴的强度。轴承选用6207(两个)，这种轴承为单面密封，装配时按装配图安装，两个防尘罩相背安装，防止灰尘进入，避免磨损。滚轮的内孔在两个轴承中间加工一个挡圈槽，装孔用弹性挡圈:72GB-893—67，用来控制滚轮的轴向窜动，保证了滚轮的正常运转。增加挡盖6，减少灰尘进入，并起挡轴承的作用。

轴承及两轴承的空间加"通用锂基润滑脂1号"(GB7324—87)，这种润滑脂耐高温可达120℃、抗低温达-20℃，保证了轴承的润滑。

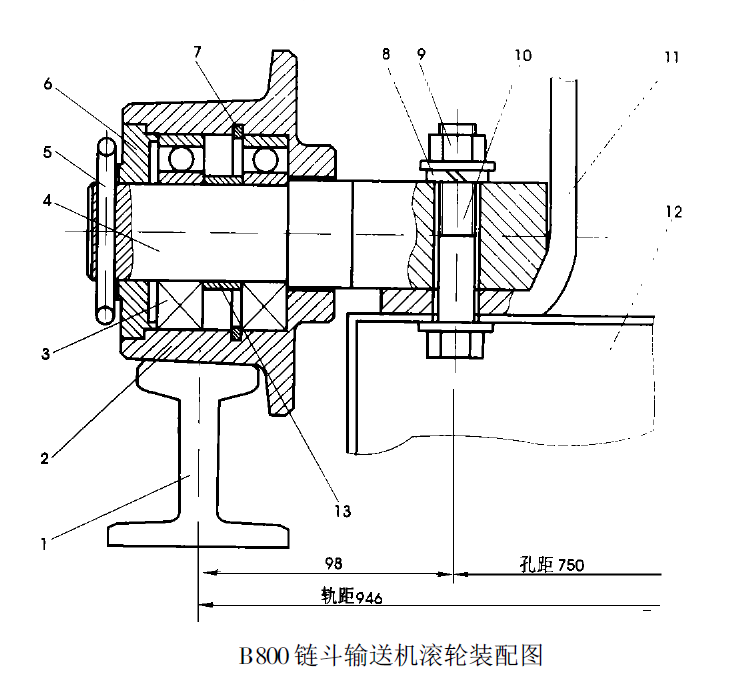

B800链斗输送机滚轮装配图
1.轨道;2.滚轮;3.轴承;4.轴;5.孔销;6.挡盖;7.孔用弹性挡圈;8.弹簧垫圈;9.螺母;10.螺栓;11.外链板;12.料斗;13.隔套

我们从2006年11月改造，投入使用，运转9个多月的时间，没坏一个滚轮，使用效果非常好。
