斗式提升机的底节密封

斗式提升机的密封，在头节和中间节是容易力、到的，唯有底节，不进行结构改进其效果不佳。现将改进的密封结构介绍如下(见图)。

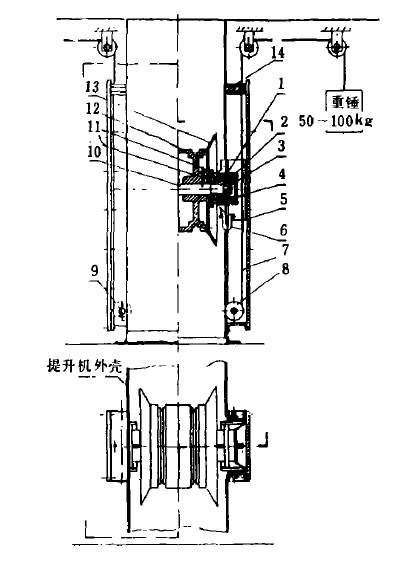

斗式提升机底节密封结构图
1.浮动轴承座 2.滚动轴承 3.滚动轴承压板 4.轴承座盖板 5.滑槽封门板 6.卸甲和俐绳夹头 7.钢丝绳 8.俐绳滑轮 9.滑轮轴 10.下链轮轴 11.油浸羊毛毡 12.下链轮 13.挡斗盘 14.铁板毛毡盖板



改进后的结构比较简单，轴承座为一特制的浮动轴承座，被一重锤通过钢绳和定滑轮拉着向下。滚动轴承被密封在浮动轴承座内，水泥灰只有可能从油浸羊毛毡处钻入。但平面贴紧，内又有多层油毛毡阻隔，灰也较难钻入。经近3年的使用，提升水泥5万余t，轴承内润滑油仍然清洁。下链轮口两旁装有挡斗盘13,链条脱链后，会自动入槽。由于重锤作用，下链轮始终自动保持张紧状态，而且上下行程比传统结构的拖板行程来得大。在0. 5~1a内不会因链环磨损而去收链。钢丝绳7穿过上面的铁板毛毡的盖板的一个孔引向外界，此处产生间隙，但毛毡的密贴钢绳可尽量使间隙变小，不漏风。因而整个提升机密闭性好。我厂HL500提升机在开车前后，周围没有粉尘飞扬。联接提升机进出口的两条风送斜槽工作比较理想。该机设计能力为60t/h，而实际稳定在103t/h左右。实践证明，底节的密封结构简单，密封良好，运转率高，机件运行寿命长，运行平稳且维修量少。
