带式输送机中途卸料装置

带式输送机是一种经济高效的散料输送设备，广泛用于港口、矿山、粮食专用码头、粮食中转存储基地和粮食加工企业等。在带式输送机设计中一直认为可以多点进料，但不便于多点卸料，多点卸料只能靠移动式卸料小车实现，许多粮食筒仓均采用移动小车。由于移动式卸料小车定位困难，占地面积大，结构笨重，因此对输送机的承重基础要求高，工程造价也由此上升。根据以往的技术资料，粮食筒仓进料系统的工艺设计不外乎2种进料方式，即：固定的带式输送机配置移动式卸料小车;多阀门的埋刮板输送机。



最近，WORLDGRAIN杂志刊登了一个配有中途卸料装置的带式输送机广告，该犁形卸料装置早在20世纪90年代就开始在美国实践，目前美国的许多厂家生产这种卸料装置。它的出现解决了带式输送机多点出料的难题，也解决了全密封气垫带式输送机的中途卸料问题，为大型筒仓的进料系统提供了极为便利的设计思路。



1 工作原理

普通带式输送机的承载面是槽形的，回程面则为平形。在带式输送机的日常使用中，时常可以发现，在回程胶带进入改向滚筒前一般安装有犁形清扫器，用于清理回程面上的杂物。“V”形清扫器由清扫橡皮、钢骨架、调节螺栓等组成，通过3根螺栓和弹簧的调节将清扫橡皮紧压在回程胶带面上，被清理的物料顺着“V”形橡胶挡板从胶带上扫落到地面，见图1。“V”字形清扫器由清扫橡皮、钢骨架、调节螺栓等组成，清扫橡皮与胶带面保持紧贴，被清理的物料顺着“V”字橡胶挡板从胶带上扫落到地面，见图2。这2种清扫装置均被形象地称为犁形清扫器，而清扫物料的过程实际就是卸料过程。如果带式输送机的承载面胶带由槽形变为平形，再在平形胶带上安装一个可调节的/犁形清扫器0即实现了中途卸料。因此如何使槽形变平，再让平形胶带恢复槽形是犁形卸料装置技术的关键。

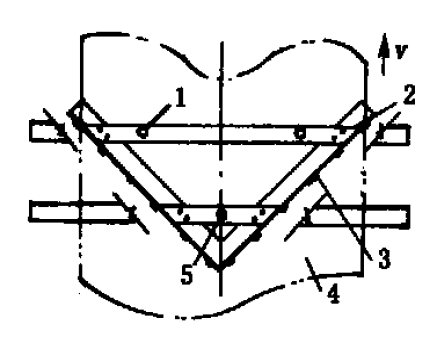

"V" 形清扫器
1、5. 调节螺栓 2. 钢骨架 3. 橡胶挡板 4. 胶带

“一”字形清扫器
1.调节螺栓 2.钢骨架 3.胶带 4.胶带挡板

平托板机构
1. 平托板 2. 犁形清扫器 3. 胶带 4. 托辊 5. 平行连杆 6. 机架 7. 转轴




2 结构分析

从犁形卸料装置的结构看，它主要由犁形清扫器、平托板、平行连杆、转轴等组成，其中平托板、平行连杆和机架构成一个四连杆机构，通过电动推杆或其他动力装置的驱动，将带式输送机局部槽形承载面托起变为平形。当平托板回落时，由于重力和胶带张紧力的作用，承载面胶带在槽形托辊上运动后又自然成槽。因此四连杆机构是该卸料装置的一个重要部分，图3所示为带宽600mm的带式输送机上配置的平托板机构。为了防止托板磨损过快，平托板表面装有一块6mm厚的高分子耐磨板，它不但保护托板的结构，使衬板的维护更换工作变得更加轻松，并且可减少胶带与托板间的磨损和发热，延长胶带的使用寿命。平托板在胶带输送方向的2个端部均有15b的折边，在卸料侧有55b的折边，折边能有效保护胶带并给物料导流。平托板的上方是犁形清扫器，可以根据清扫橡胶的磨损调节犁形清扫器与胶带的间隙，确保清扫效果。犁形清扫器可以根据胶带的宽度设计成“V”字形或“V”字形，对于带宽超过800mm的胶带一般应考虑采用“V”字形犁形清扫器，利用其两侧卸料功能确保卸料完全;带宽小于800mm的胶带采用“V”字形清扫器较为简单。



这是一种常见的结构简单的直接驱动，四连杆机构的运转动力来自电动螺旋推杆，在计算出满载时胶带的压力后选择相应功率的电动机。图4是电动推杆示意图，它适用于带宽超过800mm的带式输送机。四连杆机构的运转动力也可来自人力，通过杠杆作用推动平托板升降，图5所示为人力驱动的示意图，它适用于带宽小于800mm的带式输送机。

电动推杆
1. 连杆 2. 推杆 3. 电动机



犁形卸料装置可以根据卸料点的位置布置在带式输送机承载面上的任意区段。为了确保卸料位置准确，一条流程上只允许一个犁形卸料装置工作，因此每一个犁形卸料装置均安装有2个限位开关，并将信号连锁，通过PLC进行集中控制。

人力杠杆
1. 固定点 2. 杠杆 3. 连杆

封闭式带式输送机中途卸料装置示意图
1. 清扫器 2. 卸料溜管 3. 机罩 4. 胶带 5. 连杆机构



3 结束语

目前犁形卸料装置已经在国外广泛用于粮食存储中转企业和粮食加工企业的筒仓进料工艺流程，图6是封闭式带式输送机中途卸料示意图。我公司1996年引进的筒仓进料系统设备主要还是埋刮板机，如果改用具有同等生产效率的带式输送机和犁形卸料装置系统进料，设备投资可以节省70多万美元，而电力消耗的差别更是惊人，埋刮板机系统的总装机容量是634kW，若改为带式输送机系统，其总装机容量只有280kW。按此计算，每卸一艘5万t的散粮船，用电量就相差25488kWh。



虽然目前还没有采用这种犁形卸料装置实现带式输送机的中途卸料，但我们已把犁形卸料装置用于清理带式输送机承载面的积水，按照本文讲述的原理和结构良好地实现了带式输送机承载面的积水排放。因此作者认为，犁形卸料装置完全可以实现带式输送机的中途卸料，为散粮输送、粮食筒仓等满足多点进料的输送设备的选型开辟了一条新途径。
