高温非标斗式提升机改进设计

斗式提升机用于垂直或倾斜输送物料，由于它具有结构简单、占地面积小、提升物料平稳、提升高度大、安全可靠、密封性良好、既可以提升粉末物料也可以提升散粒物料及碎块物料等优点而广泛用于冶炼、采矿、码头、建筑等行业中。随着斗式提升机在冶炼过程中的应用日益广泛，对斗式提升机的性能要求也越来越高。普通斗式提升机因材料和装置结构的限制不能在高温环境下正常运行，根据某国有大型钢厂需求，新乡市百盛机械有限公司在TB80型板链斗式提升机基础上设计了一台具有良好密封性能的高温非标板链斗式垂直提升机DT80-27-80。



1 DT80-27-80型板链斗式提升机

DT80-27-80型板链斗式提升机是在TB80型板链斗式提升机基础上进行改进的机型，其主要技术参数如表1所示。

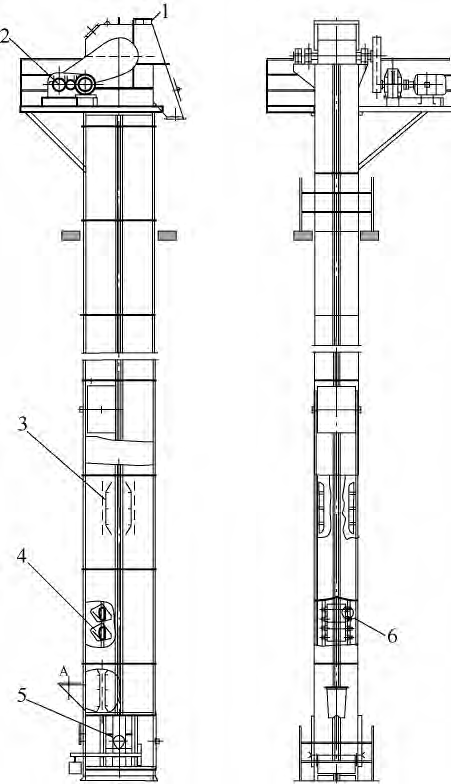

板链斗式提升机总装示意图
1. 排风口2. 电动机3. 辅助导轨4. 料斗5. 重锤拉紧装置6. 板链



DT80-27-80型板链斗式提升机为流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。该型板链斗式提升机主要在重锤拉紧装置的密闭改进、轴承座的选用以及提升机内壁和料斗表面材料选用等方面进行了改进，从而实现提升机在600～800℃的高温环境下正常运转，提升机结构如图1所示。



2 DT80-27-80型板链斗式提升机设计及改进

2.1 提升机内壁和料斗表面材料的改进



为了保障DT80-27-80型板链斗式提升机在600～800℃的高温环境下仍能正常运转，对其链板和料斗内壁材料做如下改进:充分考虑到提升机链条高温下节距和强度的变化，链板采用热膨胀系数较小、耐热性较好的材料42GrMo，并经调制处理。销轴、轴套采用42GrMo，表面处理。提升机斗子、壳体采用Q345B材质，壳体厚度为10mm。为了降低提升机内部温度，提升机壳体内采用150℃循环氮气冷却。



2.2 重锤拉紧装置的密闭改进



考虑到提升机的高度会随机体内部温度的变化而变化，采用了配重式拉紧装置进行预紧。因为高温钢渣在提升的过程中极易氧化，因此对提升机整体结构进行密闭处理，预留氮气输入法兰，并采用150℃循环氮气进行冷却，使高温钢渣在提升过程中不与空气直接接触而发生氧化现象。DT80-27-80型板链斗式提升机中的重锤拉紧装置为整个提升机唯一可调的活动部件，整体采用矩形滑道，并在动板和机体间加装了耐高温的橡胶密封圈。通过压紧螺栓进行压紧，使拉紧装置在调整过程中能够达到时时密封的效果，结构如图2所示。

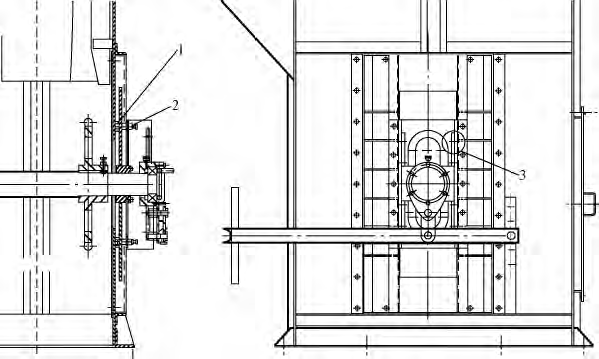

1. 橡胶密封圈2. 压紧螺栓3. 矩形导轨



2.3 轴承及轴承座设计改进



所有传动部件的轴承设在提升机壳体之外，并设有能方便注油的注油孔。轴承座皆采用水循环冷却，大大降低轴承座的热变形影响，从而保证提升机在高温环境下的正常运转。



3 结论

通过对提升机的改进，使得DT80-27-80型板链斗式提升机能够在600～800℃的高温环境下正常运转，拓宽了斗式提升机的适用范围。产品设计简单，实用性强，经试制和投产使用证明该设计方案是可行的。
