不停机调节带式输送机托辊偏置角的方法
不停机调节带式输送机托辊偏置角的方法
电话：18803739170 发布时间：2019-12-09 14:43 本文地址:/fuwu/wenti/spro/374.html
带式输送机输送带跑偏是一种常见的现象，造成跑偏的因素很多，如输送机机架变形、托辊架安装不正、部分托辊破损阻力大、输送带磨损、输送带接头不正等。目前，解决输送带跑偏的方案主要有2种：①安装调心（调偏）托辊组或专门的调偏装置，调偏装置的形式和种类较多，近年来也有对基于机器视觉、模糊控制、并联运动、液压技术的纠偏装置的研究；②采用一种托辊支撑座上具有多个托辊卡槽的托辊架，根据输送带跑偏情况将托辊轴轴端从一个卡槽调整到另一卡槽，改变托辊偏置角实现调偏的目的。在工矿现场，通常将上述2种方法配合使用，以实现输送带的平稳运行。采用第1种方法调节托辊偏置角时，托辊轴虽不转动，但因伸出段过短，人手无法抓持，借助其他简易工具也无法夹持、抬动，需通过抓握托辊辊体进行调节，因此必须在带式输送机停机时进行，需要多人配合来完成撬起输送带，抓握托辊辊体，改变托辊轴卡装位置等操作，对于重型输送带来说，费力，且有托辊脱落的危险。在带式输送机运行现场，更适合采用不停机调节托辊偏置角的方式，当输送带运行时调节托辊偏置角，便可立即观察出调偏效果。本文介绍2种应用于工程现场并取得良好的应用效果的不停机便可调节带式输送机托辊偏置角的方法。
1 普通托辊与托辊架

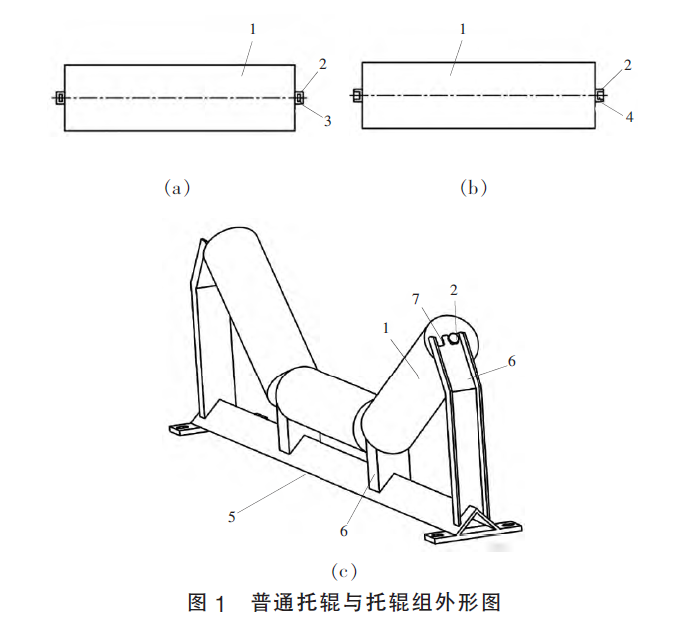

以上托辊架为例，介绍普通托辊与托辊架的结构。图1（a）为一种普通托辊包括辊体与托辊轴，托辊轴在轴端设有卡装槽。安装在托辊架上时，托辊的卡装槽卡装在托辊架上支撑座的卡槽里，如图1（c）所示，卡装槽距离轴端面只有几个毫米的长度，因此无法通过抬托辊轴实现托辊卡槽间的调节。图1（b）为另一种常见普通托辊的外形图，其托辊轴在轴端设有卡装扁，卡装扁的轴向长度一般较小，使用时与图1（c）类似。
1. 辊体2. 托辊轴3. 卡装槽4. 卡装扁5. 托辊架6. 支撑座7. 卡槽
2 使用轴端加长的托辊方法

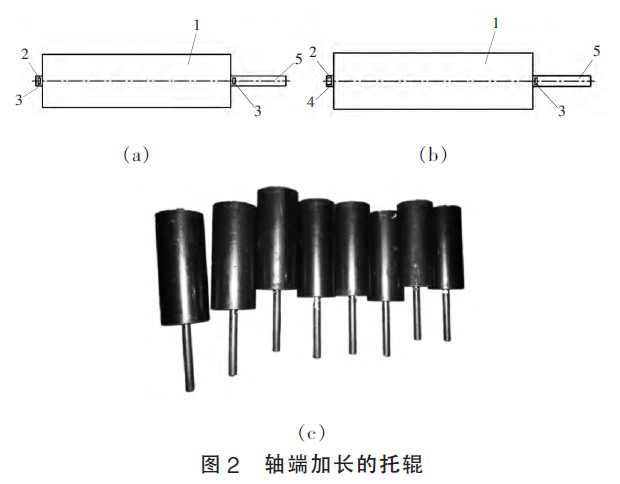

采用多卡槽托辊架时，因托辊轴较短，托辊调整卡槽时困难。因此，根据实际需要设计了一种轴端加长的托辊。使用这种托辊，在不更换原有的带有多个卡槽的托辊架的前提下，通过抬动托辊轴伸在托辊架外侧的加长段，可调整托辊卡装位置，在停机与不停机状态下均可以进行调节。图2（a）为轴端加长的托辊，包括辊体和托辊轴，托辊轴在辊体一侧的轴端设有卡装槽，托辊轴在辊体另一侧的伸出段上也设有卡装槽，且在卡装槽外沿托辊轴轴线方向设有轴端加长段。图2（b）为另一种轴端加长的托辊，其轴端设有卡装扁，其余结构与图2（a）中的托辊相同。图2（c）为轴端加长的托辊实物。

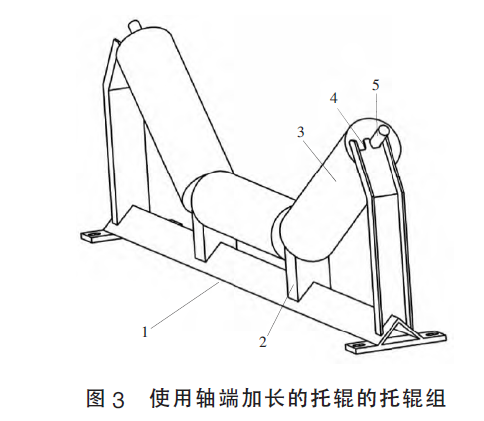

如图3所示，使用轴端加长的托辊时，将托辊轴两端的卡装槽扁或卡装轴槽分别卡装在托辊架内侧支撑座和外侧支撑座的卡槽里，外侧的支撑座上通常设有2～3个卡槽。因此，安装本托辊后在托辊架支撑座的外侧可露出轴端加长段，用手抬该加长段，可将托辊外侧抬起，便于使托辊变换卡槽，调整卡放位置。为了省力，抬动托辊时也可用钢管等套筒类工具套在加长段上。
采用上述方案，托辊轴一端被加长，在托辊架外侧露出加长段，通过抬动加长段，可方便地将托辊抬起，便于调节托辊轴的卡放位置；不但可以在停机状态下进行调节，也可以在输送机正常运行时调节；本技术方案，使得托辊在卡槽间的调整更为方便、高效、省力。
1. 辊体2. 托辊轴3. 卡装槽4. 卡装扁5. 轴端加长段
1. 托辊架2. 支撑座3. 托辊4. 卡槽5. 轴端加长段
3 采用可调托辊偏置角的托辊架方法
采用上述轴端加长的托辊能够在不停机的情况下调节托辊的偏置角，但抬起托辊时需要将支承在托辊上的输送带抬起，费力，且输送带是运动的，有可能在摩擦力的带动下托辊出现脱槽掉落的情况。下面介绍一种可调托辊偏置角的托辊架，使用普通的托辊，可在带式输送机正常运行时，无级可调节托辊偏置角，实现输送带调偏。

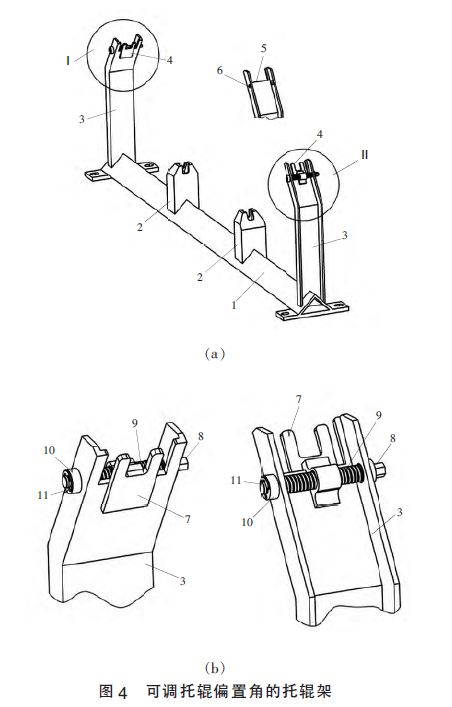

如图4（a）所示，可调托辊偏置角的托辊架包括基架、内支撑座、外支撑座与滑块式卡座组件；外支撑座上设有沿输送带方向的滑轨，还设有安装孔；如图4（b）所示，滑块式卡座组件包括滑块卡座、螺纹轴单元，滑块卡座上部设有托辊安装卡槽，下部设有向下开口的滑槽，外侧设有螺纹孔；滑块卡座的滑槽套装在外支撑座的滑轨上，螺纹轴单元安装在外支撑座的安装孔内，与外支撑座构成转动副；滑块卡座的螺纹孔与螺纹轴的螺纹段配合。螺纹轴单元包括螺纹轴、限位套和限位挡圈，螺纹轴中部为螺纹段，两端各设有轴颈，其中一端还设有轴环与轴头。这样螺纹轴两端的轴颈支撑在外支撑座的安装孔内，受轴肩、轴环、限位套等限位。采用上述方案，转动螺纹轴的轴头，螺纹轴会带动与其螺纹联接的滑块卡座沿滑轨运动。
1. 基架2. 内支撑座3. 外支撑座4. 滑块式卡座组件5. 滑轨6. 安装孔7. 滑块卡座8. 螺纹轴单元9. 螺纹轴10. 限位套11. 限位挡圈

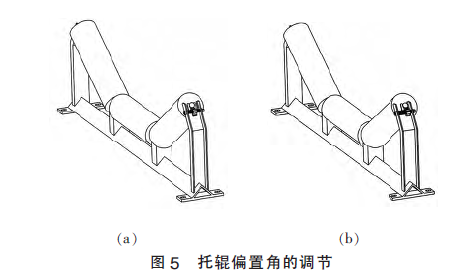

托辊安装卡槽里，如图5（a）所示，需要调节托辊的偏置角时，利用工具转动螺纹轴的轴头，使得外支撑座上的滑块卡座沿滑轨移动，达到调节托辊偏置角的目的。图5（b）为托辊调节偏置角后的状态。
本设计方案既可以用于普通的槽形托辊架，也可以用于深槽角托辊架及下托辊架。带式输送机使用可调托辊偏置角的托辊架后，只需要转动螺纹轴，便可实现了托辊偏置角不停机的无级调节，还避免了以往从一个卡槽转移到另外一个卡槽的操作，无需抬起输送带，没有托辊脱落的危险，使得调节更为高效、省力、安全。
4 结语
本文提出2种不停机调节带式输送机托辊偏置角的方法：（1）使用轴端加长的托辊方法，即将托辊一端伸出轴加长，安装在托辊架上后，托辊支撑座的外侧伸出一段较长的轴段。可徒手或借用工具将托辊外端抬起，并移至其他卡槽内。采用这种方法，不需要更换托辊架只需要更换部分托辊，使得托辊在卡槽间的调整更方便、高效、省力，但有脱槽掉落的可能；（2）采用可调托辊偏置角的托辊架的方法，托辊轴的外端卡装在滑块卡座上，滑块卡座与旋转螺杆联接，转动螺杆可带动滑块卡座无级地前后移动，托辊的外端进行前后调节，托辊的另一端受固定卡槽的支撑，实现了托辊的偏置角调节。这2种方法在山西凌志达煤业有限公司的多部带式输送机上得以应用，调整托辊偏置角时高效、安全，调偏效果良好。
