熟料鳞板输送机的改造

1 具体改造措施

(1)将板链式输送链条改造成HL型的环链式链条。这种链条寿命长，价格便宜，且与HL型斗式提升机的输送链条通用。HL型斗式提升机所用的输送链条为Φ18x50x7或9, 11环，平时一更换该链条时一我们发现其两头各一环磨损严重，但中间部位磨损相对很小，可以再利用;而改造鳞板机需用的链条为Φ18x50x3，刚好可以割去提升机旧链条的两头取中间3环来获得。

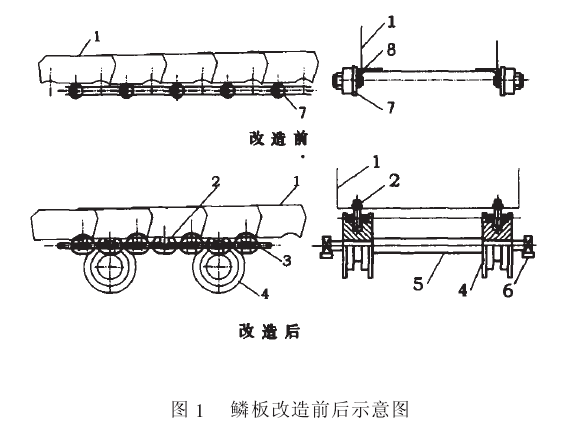

1.料斗2. U型环3. 3环链环4.上托轮5.上托轮轴6.上托轮轴承及轴承盘7.滚轮、内外链片及滚轮轴8.角钢固定片

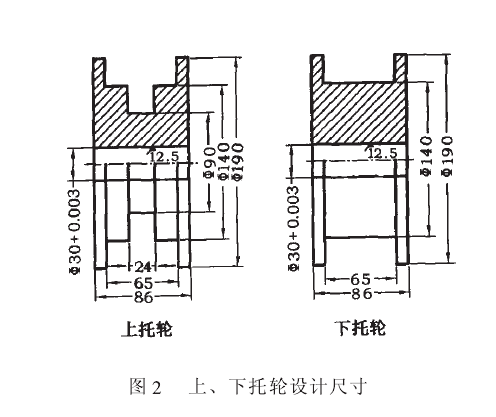

(2)保留鳞板机原来的料斗、割去两侧用来固定原有滚轮的角钢，并在料斗底部钻4个。巧的孔用来固定U型环(如图1)。 (3)依照刮板输送机的托轮设计改进后的上托轮(如图2)，两头用207轴承，替换原来的价格高、寿命短的滚轮，达到牵引和导引平稳的目的。 (4)新设备的下托轮主要托料斗的边，我们把下托轮设计成实心且不带槽的型式，在动力作用下使其可平稳滑动(如图2)。 (5)改进后鳞板机的机头轮、机尾轮是按照刮板机的机头轮、机尾轮设计的，利于增加摩擦力，从而传递足够牵引力带动设备运行。头、尾轮的直径均为Φ600。



2 改造效果

改造后运行3个月以来，有以下收效:



(1)设备未出现故障，月平均修机为0；



(2)设备配件消耗极低，月平均达25. 63元
