关于链斗输送机链斗带渣解决办法

新疆某热电厂两台锅炉系东方锅炉(集团)股份有限公司生产的DG1069/17.4- II 1型循环流化床锅炉二配套使用的LD-900I型链斗输送机是由百盛机械设备有限公司设计制造的，其出力为135t/h，适用于燃煤电厂灰渣的连续输送。

一、工作原理

链斗输送机的工作原理是利用机头凸轮拖动力的作用下，将板式链和链斗拖动沿着两轨道向前移动，冷渣器灰渣不断的流人灰斗在送人渣库，实现连续均匀定量的把灰渣输送人渣库。

二、结构

链斗输送机主要由上下轨道、链斗、链斗链条、主动链轮装置等组成。

链斗链条是由连板、托链轮、内链板、外链板、连杆、轴套、销轴、止动销组合是链斗输送机的承载牵引构件。

主动轮装置由主动链轮、轮轴、轴承等组成，主动链轮通过带动被动链轮，因而主动轮装置是动力的输人装置被动轮装置是由被动链轮、轮轴、轴承机构等组成。

驱动装置由电机、减速器、滚子链传动装置、滚子链轮、防护罩、机械剪力安全销等构成。

链斗输渣机及斗式提升机的驱动装置由无级调速电机、硬齿面减速机、驱动装置架、大链轮、小链轮及传动链条组成，大小链轮材质为401:，加工后表面淬火传动链条为高强度套筒滚子链，大小链轮及传动链条应置于全封闭式防护罩内二驱动装置的电机、减速机应满足防雨水、防灰尘的要求，其防护等极不低于IP54，绝缘等级为F级二驱动电机能在85-100%的额定电压和额定功率下启动并能加速所启动的设备，电机采用无级调速电机。

链斗输渣机的结构满足最大荷载和变化荷载的工况要求，链斗输渣机机体设置有密封式检查孔，以便观察设备运行情况和零部件更换方便;在机头设置清灰门，可定期打开清除其死角残余物料。

链斗输渣机链条张紧装置调节方便，设备可适应物料粗细度发生变化时的输送二链条张紧装置采用自动张紧装置，张紧力恒定，张紧行程长〕由两个尾轮、一根尾轮轴及一对张紧螺杆和压缩弹簧组成。

三、存在的问题

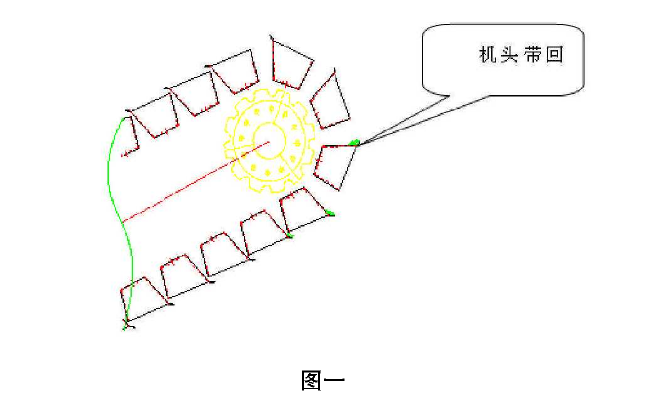

机头到渣有一部分渣落在下面链斗的底部，下来的灰渣从两个链斗之间落到回链上又回到尾部。见(图一)

从投产使用中一直是每班都雇佣两人在尾部进行定期清渣，清渣工作量很大，还造成环境的污染，并且每人清渣人工费每月在4000元，一共有六人倒班，一月下来在刚清理费用就要支出?4000元，一年就要支出?88000元，这是非常可观的一笔额外支出，为了解决这种现状进行了改造。

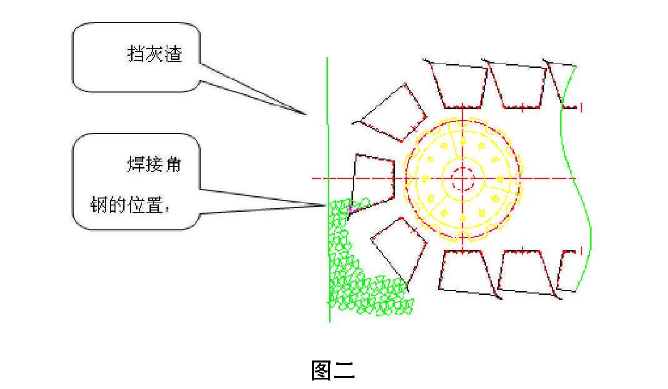

前期进行了多次试验，虽然有一定改观但还不是很理想二经过仔细的观察，找到了一个解决办法二链斗机从头部带回来的渣，全部都带回到了尾部，如果在尾部挡住不让渣出来，然后把带回来的渣再带走不就解决了于是在链斗机尾部挡住一块钢板挡住灰渣，经过观察带回来渣的量进行计算，每隔15-30个链斗焊一根30*30的角钢，就能满足把带回来的渣又全部刮回链斗里。见(图二)

这种改造其实很简单，但是却解决了链斗机带渣一年多存在的问题，改造完成之后效果非常理想，已经使用一年多，再也没有雇人进行清渣。
