斗式提升机斗链滚轮改进

我厂生产的斗式提升机为商丘永夏矿务局安装调试完毕后，由于该矿尚未投产而闲里了半年。当煤矿投产开动机器时，斗链轮不转，而是擦磨轨道滑行。

1、问题分析

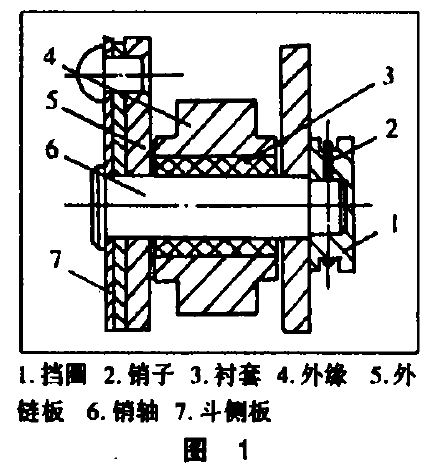

斗链滚轮外缘与衬套及销轴之间的配合为间隙配合，这两者之间有相对运动即转动。滚轮不转动，间题必然在衬套与销轴之间。

分析原因一是由MC尼龙材料制作的滚轮衬套放置了半年多，受环境沮度变化影响，膨胀变形，充满了整个间隙，卡死斗链滚轮。

MC尼龙的强度、耐疲劳性、耐磨性与刚性均优于尼龙6、尼龙66及尼龙610，能直接在模型中聚合成型，而且能承受较高载荷。MC尼龙与琅甲醛、策碳酸酸、琅酚权和线形策醋相比，它们的综合性能相当。但是聚甲醛加热易分解，成型比尼龙困难;聚碳酸醋的疲劳强度小于尼龙，它和.酚载一样成型条件要求高;线形策酸的热机械性能和冲击性能很差。所以采用MC尼龙综合性能好。如果改用金属材料制作衬套，那么传动时，金属之间的冲击强度会远远大于金属与塑料之间的冲击强度。而且长期闲置后，受潮气侵蚀会发生锈蚀，衬套与销轴粘在一起，滚轮无法滚动，因而如更换材料不合适。

其二是煤矿生产条件恶劣，永夏矿区降雨量大，气候比较湿润.再加上矿用设备一般制作粗糙，加工精度要求不高，销轴热处理效果不佳，长期放置受潮气的侵蚀.使梢轴与衬套牢固地结合在一起.致使滚轮无法转动。

2、处理方法

(1)原设计把衬套与销轴之间的配合按金属零件的配合考虑.而金属受环境沮度变化的形响小，由塑料材质制作的衬套受环境沮度变化的影响大，容易膨胀。因而原配合间隙太小(仅有0.24-0.36mm)，无论是衬套稍徽膨胀，还是销轴受潮生锈.间隙即可消失。现按照塑料与金属之间的配合考虑，将其配合间隙扩大到0.64-0.76mm.使衬套涨大仍留有一定的间隙，保证滚轮转动灵活;

(2)如考虑到机器可能闲置过久，或者所处环境潮湿，为防止销轴受潮生锈，安装前在销轴表面涂抹黄油防锈，或者每隔10天左右开动机器空转一段时间.即可防止销轴与滚轮之间锈死。
