制糖工业用圆环链斗式提升机

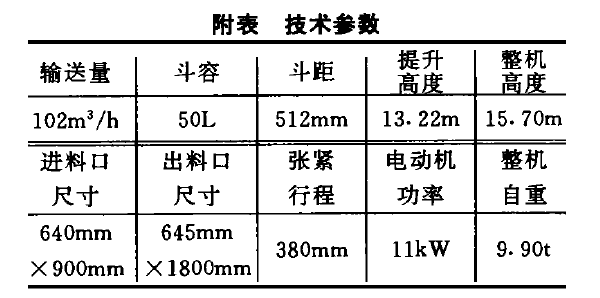

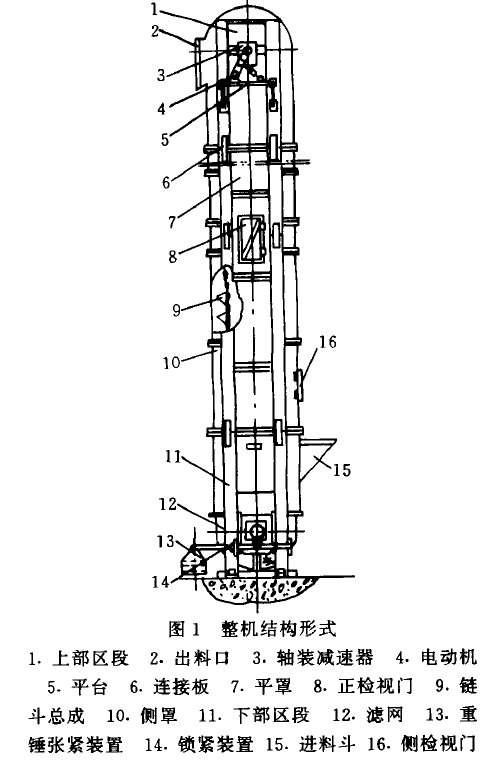

1990年某厂应新疆峨尔多斯糖厂要求，设计制造了与其生产流水线配套的制糖工业用斗式提升机(以下简称斗提机)。该斗提机为圆环链牵引垂直输送，与通用的圆环链斗式提升机的主要区别是将箱型结构不可拆卸的壳体改用四根250mm×80mm×9mm槽钢作立柱，纵贯斗提机上下，四周用可拆卸的防护罩，由螺栓连接紧固在立柱上，这样就解决了糖液腐蚀金属壳体后不易修复的问题。改进后的机壳防护罩可局部随时更换，即经济又便于维修保养。斗提机整机结构形式见图1，技术参数见附表。主要部件结构特性如下:

1) 驱动装置

因所提升的物料较轻，驱动装置选用了ZJ型轴装式减速器，与通用的斗提机相比，省去了逆止器、十字滑块联轴器及卧式减速器，从而缩小了平台面积和重量，增加了整机的稳定性。

(2) 进料斗

进料斗与下部区段采用无螺栓连接，即进料斗直接插入下部区段(见图2)，以便于用户根据生产需要随时更换不同斗口尺寸的料斗。

(3) 出料口

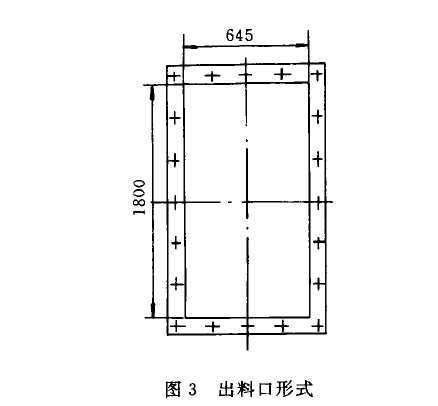

因制糖工业的特殊要求，上部区段的出料口为图3所示的长方形。出料口周边钻有若干个螺栓孔，以便于与箱式出料筐连接，并可在出料口进行斗提机上部驱动装置维修。

(4) 张紧装置

采用重锤式自然张紧装置，有别于D型、HL型斗提机的螺旋杆张紧形式，避免了繁琐的调整过程，为防止工作中下部传动构件晃动，在图1所示的张紧装置13上设有锁紧装置14。

(5) 下部区段机架

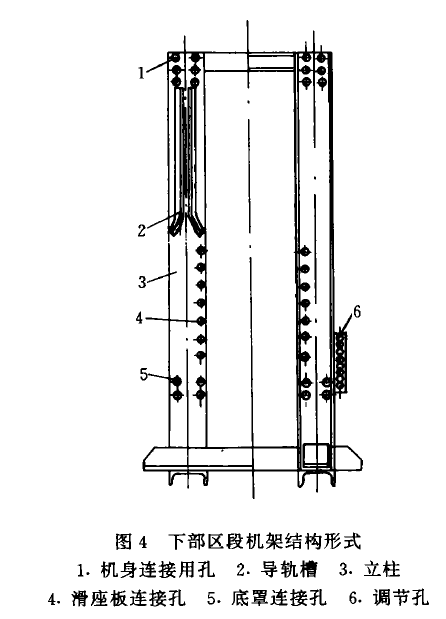

下部区段机架结构形式如图4所示，顶部的孔1用于与机身连接板连接。导轨槽2用于下部区段链斗导向，导轨是由等边角钢拼合成形，焊于立柱3上。孔4为下部改向链轮滑座板连接孔。孔5用于安装底罩。侧排孔6用于重锤张紧杠杆高度调节。

(6) 底罩

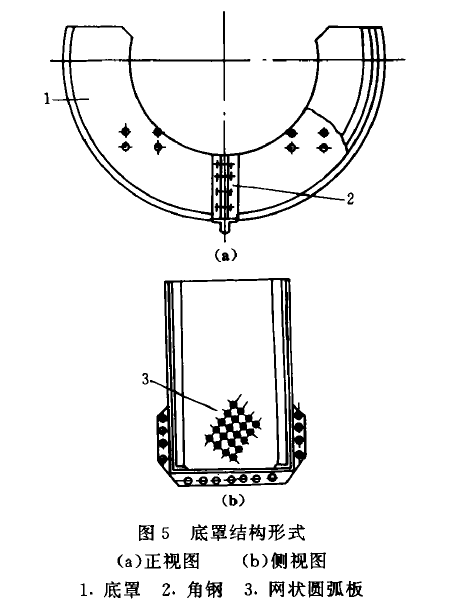

结构形式如图5所示，为中间剖分式。中部用角钢2作骨架，由螺栓连接。底部圆弧板3上钻直径8mm的密孔形成网状，以便于甜菜汁渗出，流入回收渣汁的溜槽。

(7) 链斗

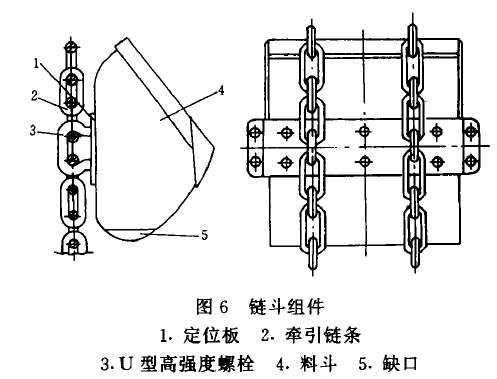

链斗组件见图6，链条2采用标准的矿用高强度圆环链，料斗4后壁高，前壁斗口低，斗形前倾弧度大，便于抛料。斗口四周焊有加强板，增强了料斗挖掘时的刚度和斗口耐磨性。料斗两侧板下部留有宽30mm的缺口5，以便于渣汁渗出，流到斗提机底部回收。料斗由左右对称的西个U型高强度螺栓3与两根牵引链条2相连。工作时，料斗后背的定位板1沿斗提机立柱上的导轨槽上下滑行，保证料斗平稳运行。

(8)安装精度

该机用槽钢立柱作为骨架，机壳为分块对接，与箱型结构的老式斗提机比较，整机安装精度容易调整，便于保证技术参数要求。

该产品已正常运转4年多，使用效果良好，维修方便，对输送能力、操作灵活性和外观等方面用户都比较满意。
