拉紧装置主要用于皮带输送机的输送带拉紧，保证皮带输送机在运行过程中皮带不松动。常见的几种拉紧装置方式有以下几种：

1）螺旋式拉紧装置；

2）垂直拉紧装置；

3）重锤车式拉紧装置；

4）钢丝绳绞车拉紧装置。

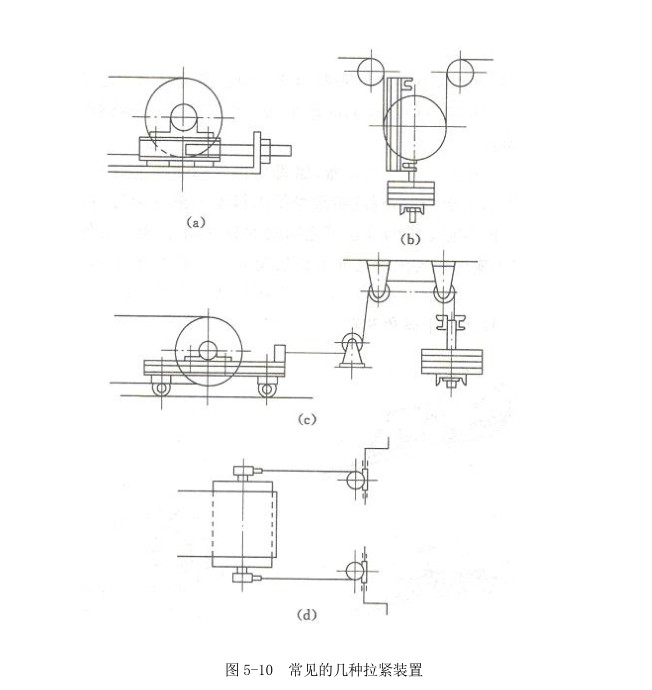

结构形式如下图所示:

拉紧装置简要介绍：

⑴螺旋式拉紧装置

螺旋式拉紧装置如图所示，拉紧滚筒的轴承座安装在带有螺母的滑动架上，滑动架可在尾架的导轨上移动。它利用人力旋转螺杆来调节输送带的张力。螺旋式拉紧装置的结构简单紧凑，但是拉紧力的大小不易掌握，工作过程中不能保持恒定。一般用于机长小于100m，功率较小的输送机上，可按机长的1%~1.5%选取拉紧行程。

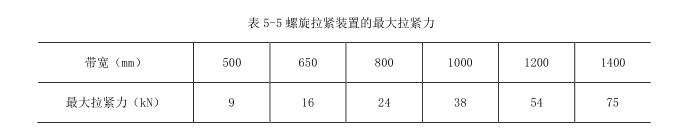

根据DTⅡ系列，其拉紧行程分为 500mm、800mm、1000mm三种，最大拉紧力见表

⑵小车重锤式拉紧装置

小车重锤式拉紧装置结构原理如图所示，其拉紧滚筒固定在小车上，通过重锤的重力牵引小车，从而达到张紧输送带的作用。它的结构也较简单，可保持恒定的拉紧力，其大小决定于重锤的重量。小车重锤式拉紧装置外形尺寸大、占地多、质量大，适用于长度、功率较大的输送机，尤其是倾斜输送机上。

⑶直式拉紧装置

垂直式拉紧装置是利用重锤重力，使拉紧滚筒沿垂直导轨移动产生拉紧力。它能保证输送带在各种运动状态下有恒定的牵引力，可以自动补偿输送带的伸长，适用于长距离固定式带式输送机。其缺点是需要有足够的空间放置拉紧滚筒、重锤和要保证拉紧所需要的行程，因此在空间受限的条件下无法使用。

⑷绳绞筒式拉紧装置

利用钢绳缠绕在绞筒上，将输送带拉紧。一般绞筒都是经过蜗轮减速器来带动。
