新乡百盛分析：倾斜螺旋输送机的机体设计说明

倾斜螺旋输送机广泛地在锅炉清灰、出渣中的应用，它机体结构合理和科学的设计就愈发的重要。由此，今天新乡百盛机械技术部门对螺旋输送机的结构及主要部件的设计给出简要的阐述，希望达到螺旋输送机良好运行的目的，进而实现安全、稳定、高效的运作。

1、螺旋输送机机体主要部件的介绍：

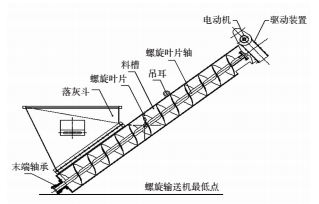

倾斜螺旋输送机结构如上图所示，螺旋输送机的运行是借助于驱动装置而实现的，煤渣通过落灰斗进入料槽内，随着螺旋叶片轴的转动带动螺旋叶片，使煤渣沿倾斜轴的方向上升，至料槽上方煤渣出口处并排除。

2、螺旋叶片的设计旋轴叶片大部分都由厚4-8mm的钢板冲压而成，然后焊接到旋轴叶片轴上，并在相互间加以焊接。对输送磨损性大和黏性大的灰渣，螺旋面用扁钢轧成或用铸铁铸成。螺旋叶片一般都是做成标准形式的，即螺旋面的母线是一垂直于螺旋轴线的直线。

3 螺旋叶片轴的选择

螺旋轴选用无缝管管形的，无缝管管形轴在强度相同下的重量要小得多，并且相互间的连接更为方便。在采用管形轴的情况下，各个节段是利

用由穿透螺钉所固定的插入衬套和圆轴节段连接起来，这些圆轴也被用作中间轴承和末端轴承的颈部。在决定联接轴及螺旋轴或管的类型及

尺寸时，主要考虑的是所选用的轴能否经受住传递包括超载在内的所需功率。在正常情况下冷轧钢的轴是可以满足的，由于扭矩的原因可用

高强度的轴，当输送有腐蚀性或污染的物料时则选用用不锈钢轴。

欢迎明天继续关注新乡百盛机械技术新闻，明天为大家讲解螺旋输送机的密封问题，感谢大家的关注。
