大倾角带式输送机

产品型号： DJ300-1400

输送量： 18-8668(m³/h）

输送距离： ≤200m

应用范围： 广泛地应用在冶金、煤炭、交通、水电、化工、港口等行业（可用于煤炭、焦炭、砂石、骨料、沙子、碎玻璃、沥青原料、石子、化肥、石灰等散装物料）

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

大倾角带式输送机介绍

大倾角挡边式带式输送机又称大倾角皮带式输送机,适用于单位质量为500～2500kg/m3,大块度约为100～250mm的物料）；结构简单、维护方便、占用空间小且节省投资（可取代输送机、斗提机联合布置形式而直接选用本机型）、便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。
应用范围：

①、可以广泛用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业。

②、可在-25~40℃的环境范围内输送堆积密度为0.5-2.5t/m³的各种散装物料。

③、输送角度为90°，输送物料的块度为550mm。

大倾角带式输送机工作原理

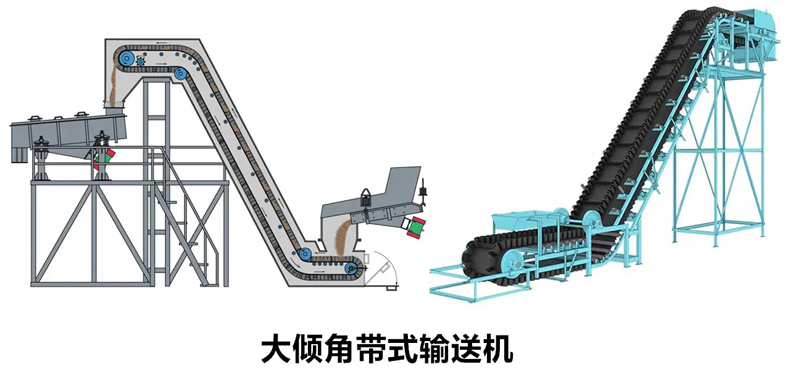

整机布置形式

为获得较好的受料和卸料条件,大倾角皮带机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

1.上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 凸弧段机架和中间架支腿(配用头架高度H0=1600～2000mm)。

2.倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。

3.下水平段:下水平段采用低式中间架支腿。

DJ大倾角带式输送机结构参数

① 拉紧螺栓 ② 波纹挡边皮带 ③ 改向滚筒 ④ 托辊 ⑤ 导料槽 ⑥ 压带轮 ⑦ 立式托辊 ⑧ 电动滚筒 ⑨ 出料口

大倾角带式输送机性能特点

1、采用波状挡边和横隔板的输送带，其允许的输送倾角可达90°，是大倾角输送和垂直提升物料的理想设备。

2、运行可靠，没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。

3、垂直挡边机可以在机头和机尾设置任意长度的水平输送段，便于和其他加工设备一起组成完整生产线系统，比如搅拌站。

4、减少了常规输送机对场地的要求。您可以将需要输送的物料在很短的距离内提升到非常高的高度。

5、由于不存在运行时物料的内摩擦、外摩擦阻力，因而能耗小，使用波状挡边皮带机可以降低运行成本。

6、具有波状挡边，其装载断面增大，在相同倾角时，可以实现每小时内更多物料的输送，提升输送的能力。

DJ大倾角带式输送机应用领域

DJ大倾角带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

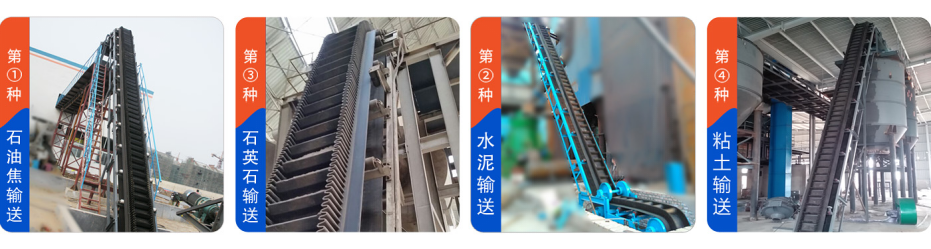

DJ大倾角带式输送机案例现场

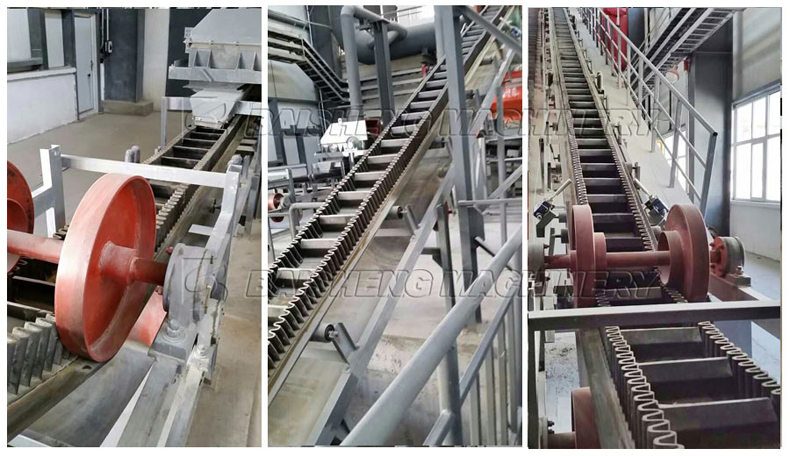

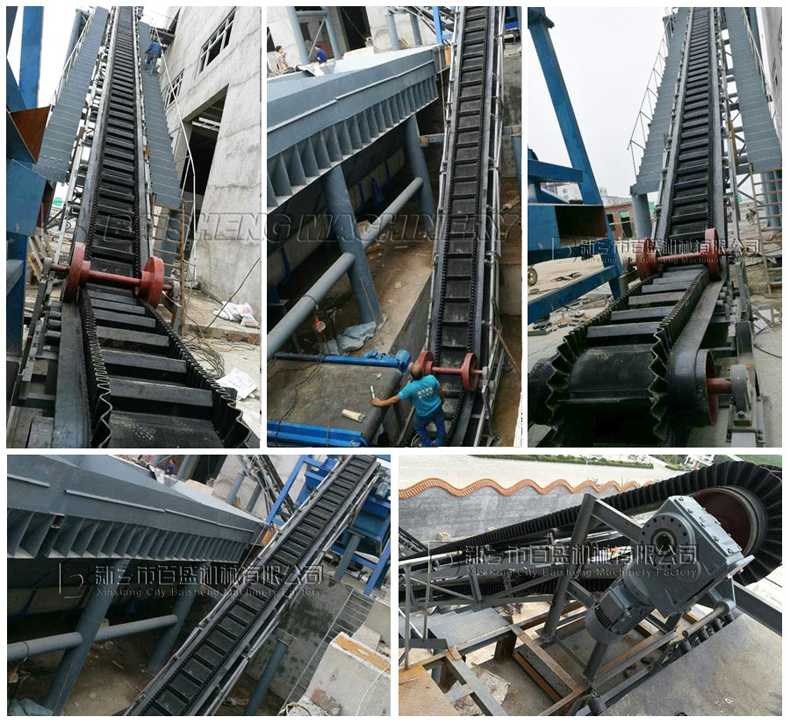

大倾角带式输送机生产现场

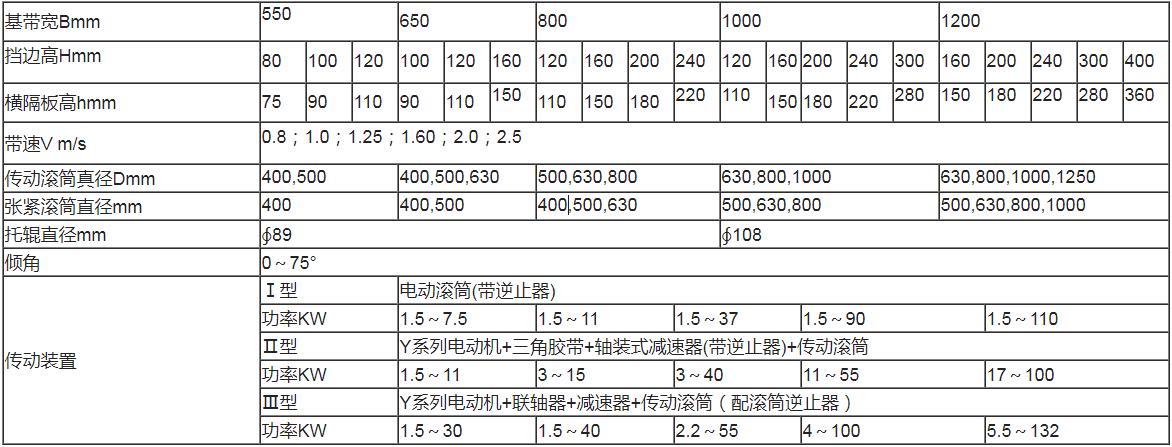

大倾角带式输送机技术参数

大倾角皮带输送机主要由波状挡边输送带、驱动装置、传动滚筒、改向滚筒、压带轮、托辊、托带辊、立辊、拍打轮清料装置、拉紧装置等部分组成。其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边"，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。
