NE/TD/TH斗提机

产品型号： NE/TD/TH

提升高度： ≤40m

提升量： 5-110m³/h

应用范围： 如生料、水泥、煤、石灰石、干粘土、熟料等。适用于行业：钢厂、电厂、冶金、灰库、化工、建材、粮食等。

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

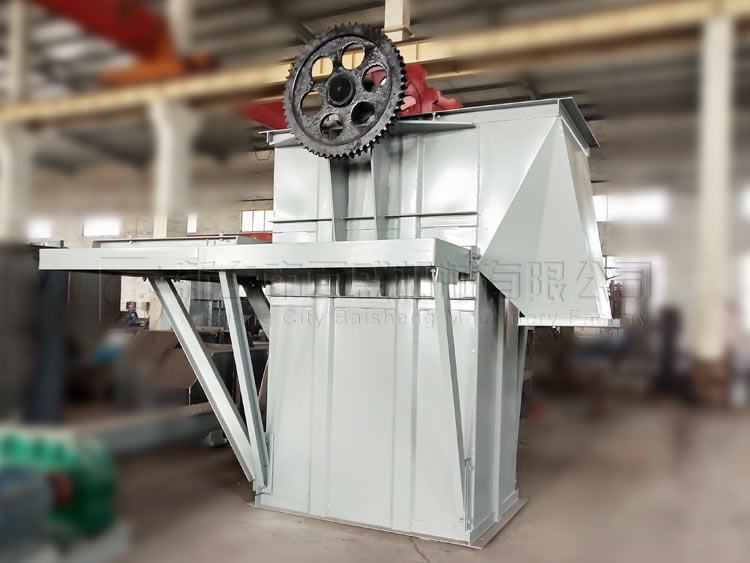

NE/TD/TH斗提机介绍

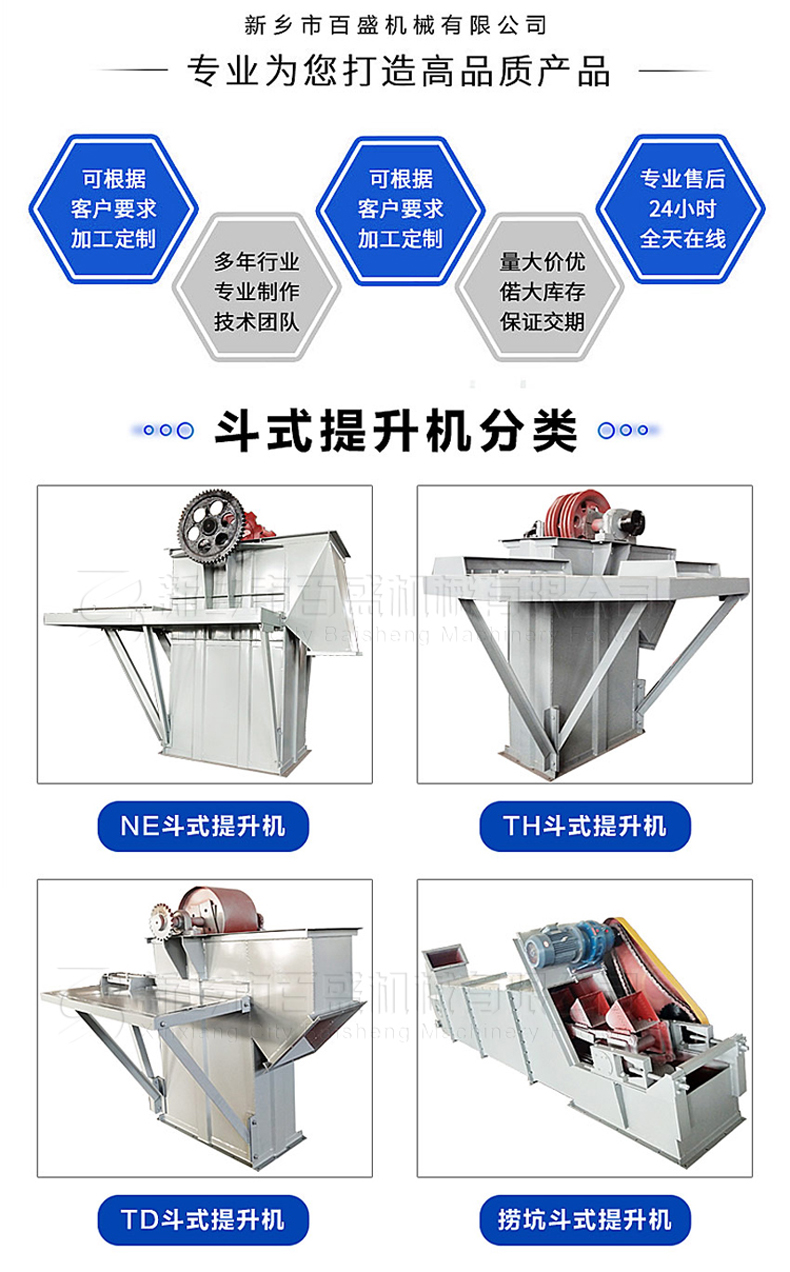

（一）斗式提升机分类

斗式提升机分为：TD型皮带斗式提升机、TH型环链斗式提升机、NE型板链斗式提升机、TG钢丝绳芯斗式提升机等，斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料的垂直输送。

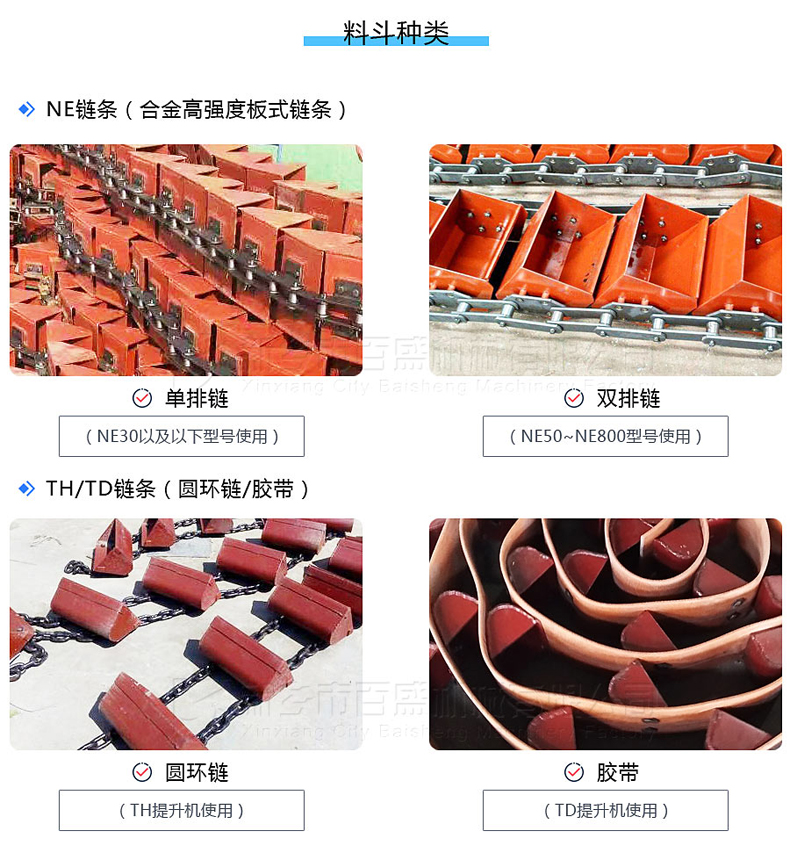

NE型板链提升机采用自流式装料，重力式卸料，链条耐磨可靠，适用于中、大块和有磨琢性的物料（石灰石、水泥熟料、石膏、块煤等）
TD型皮带式斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料（煤、水泥、碎矿石、砂子），提升高度40m。

TH型环链斗式提升机牵引用圆环链符合矿用高强度，采用混合式或重力卸料，挖取式装料。适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料。如：煤、水泥、碎石、砂子、化肥、粮食等。

NE/TD/TH斗提机工作原理

（二）各型号斗式提升机的区别
NE系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

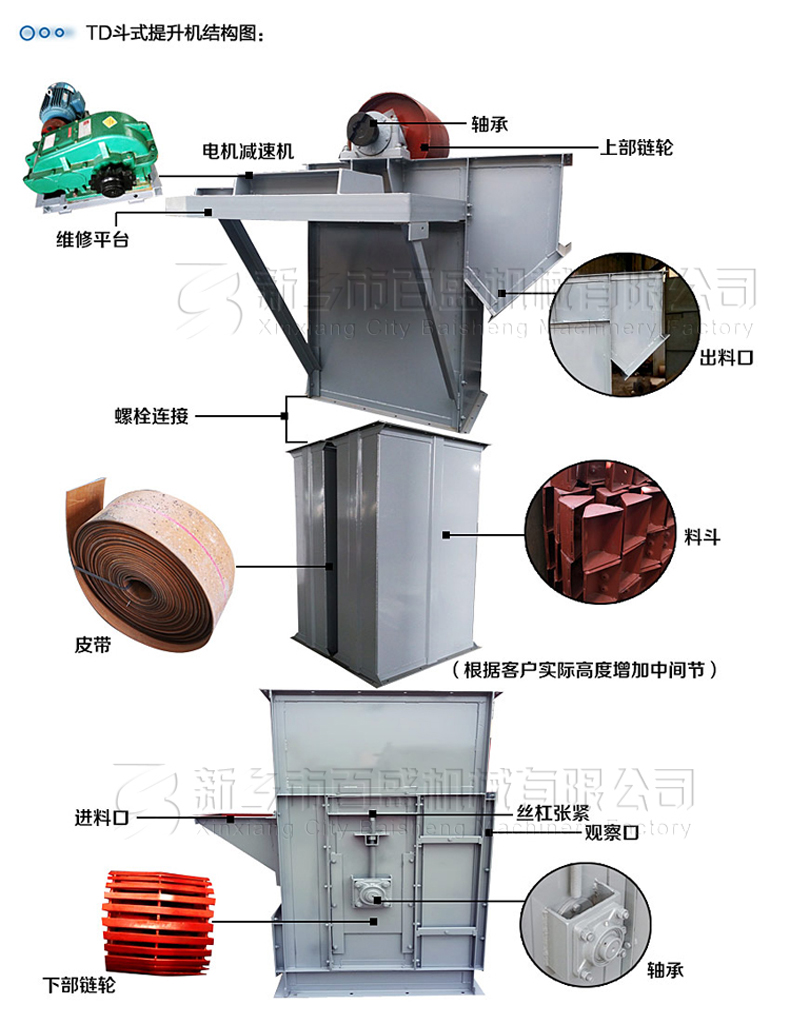

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成。

TH型环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。TH型区别于TD型皮带斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。

NE型板链斗式提升机的牵引件为板链，料斗以一定的间隔固定在牵引件上，牵引件经提升机头部和底部的链轮，构成上升的有载分支和下降的无载分支的闭合环形系统，设置在提升机头部的驱动装置经头部链轮将动力传给牵引构件和料斗，物料经设置提升机底部的进料口进入提升机料斗，料斗将物料提升到头部并在头部将物料卸出，离开料斗的物料经设置在提升机头部的卸料口卸出。提升机的料斗和牵引构件头轮底轮安装在全密封的壳体内，实现无粉尘污染的物料输送。

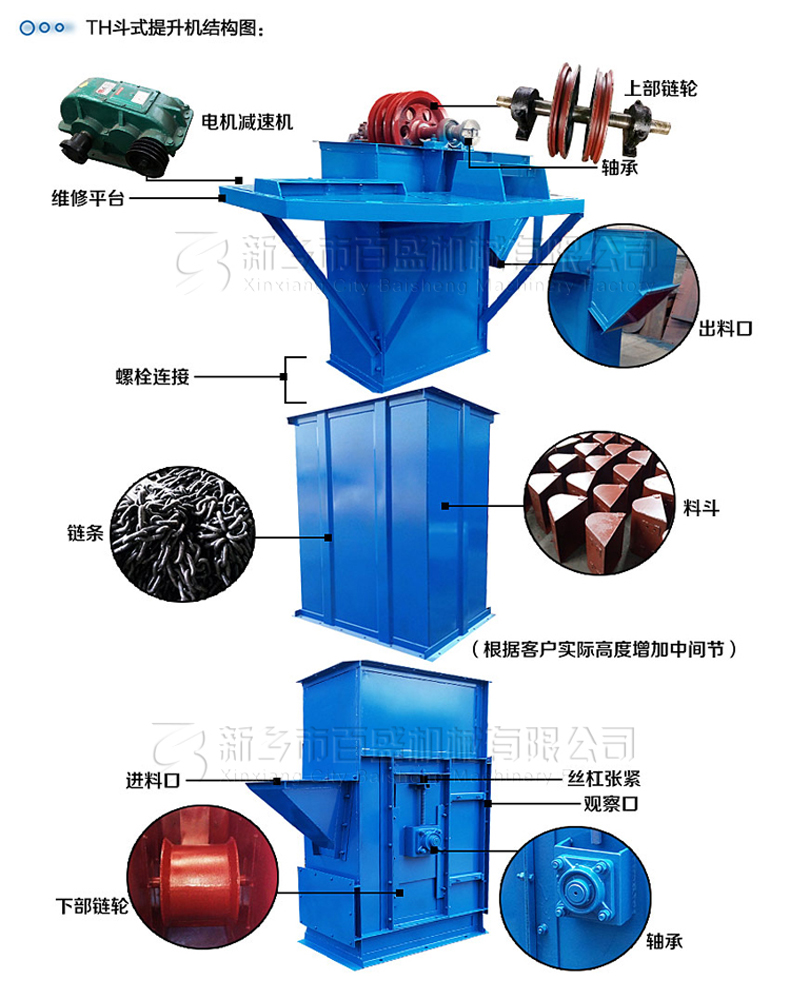

TH型环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。提升量更大、运转效率更高。其常用于较大比重的物料的提升。牵引件用合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m³粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

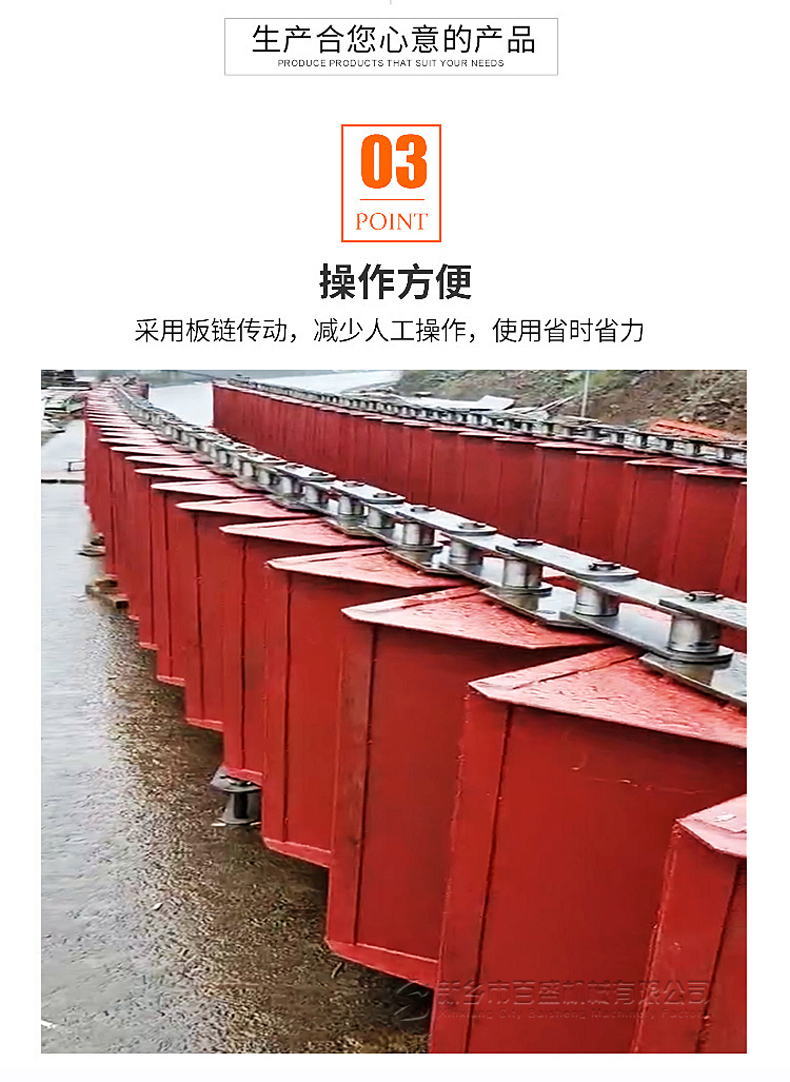

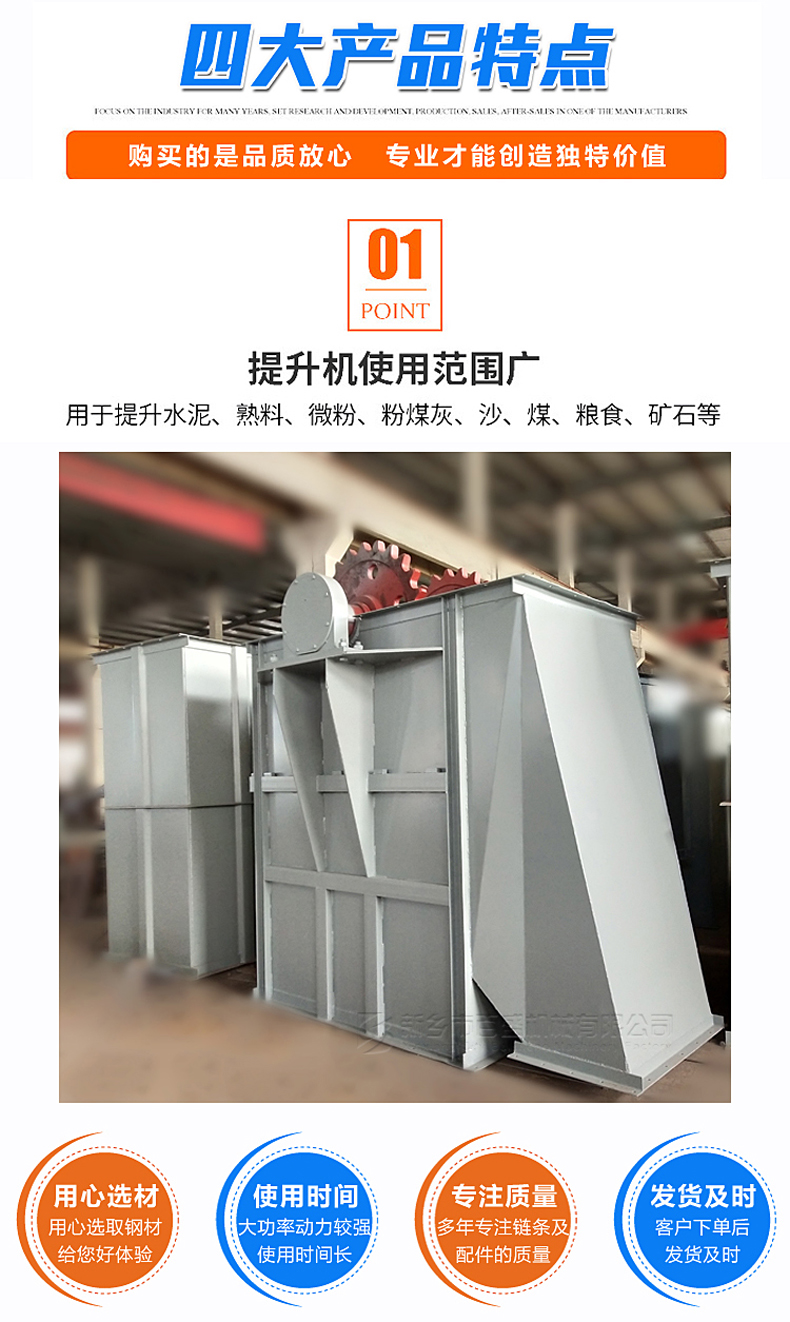

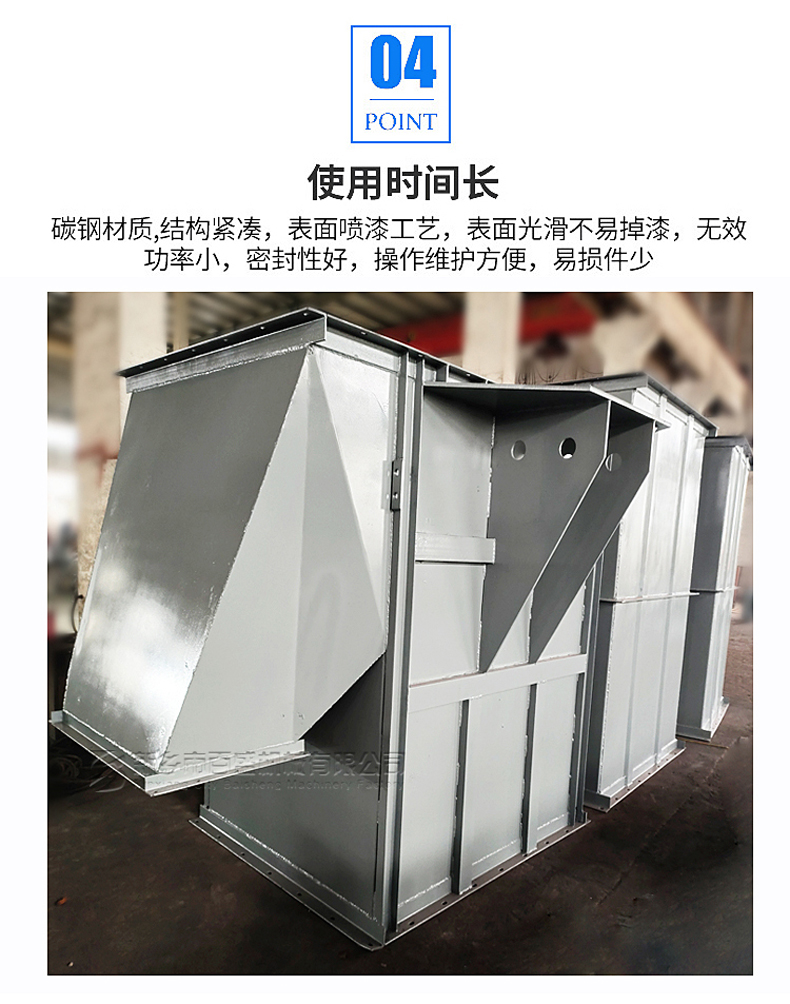

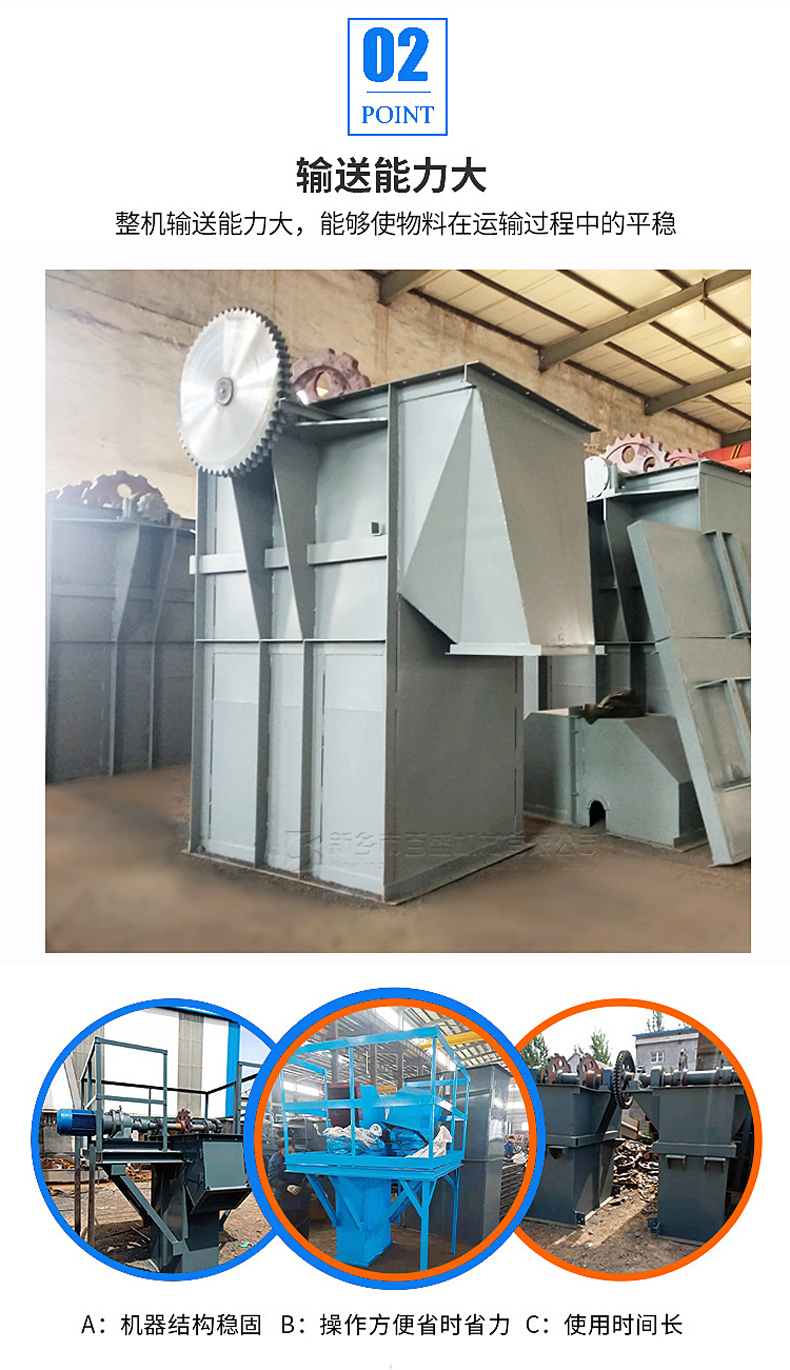

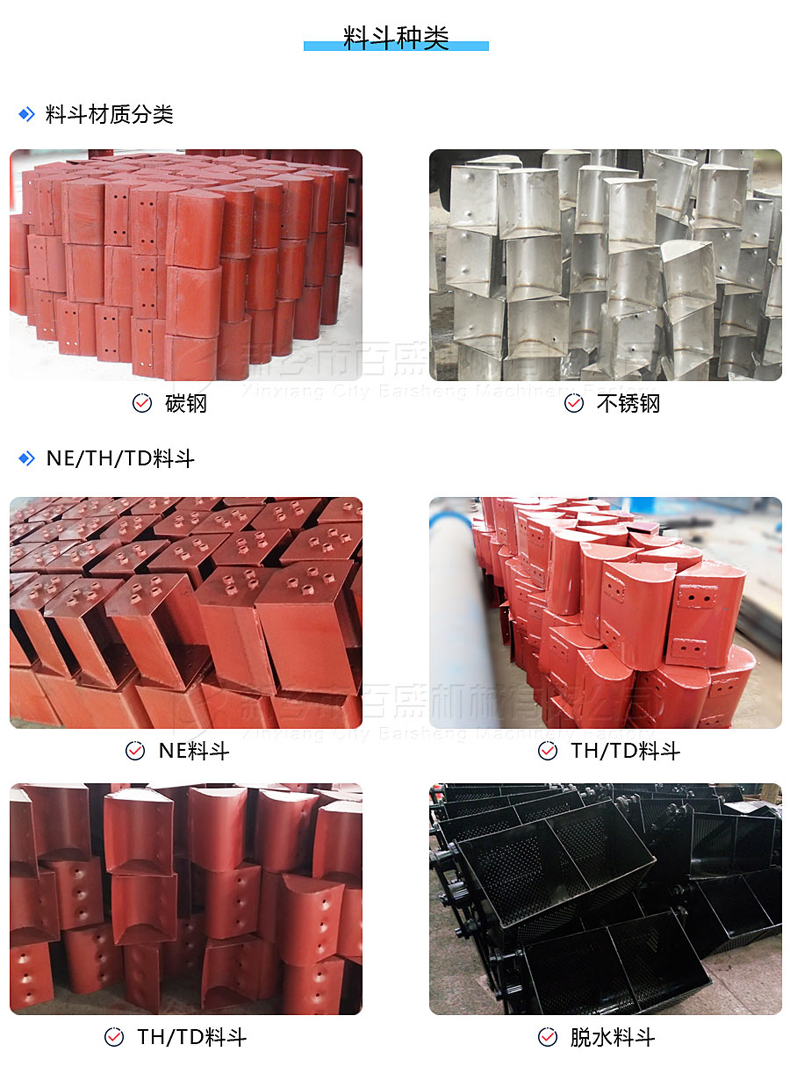

NE/TD/TH斗提机性能特点

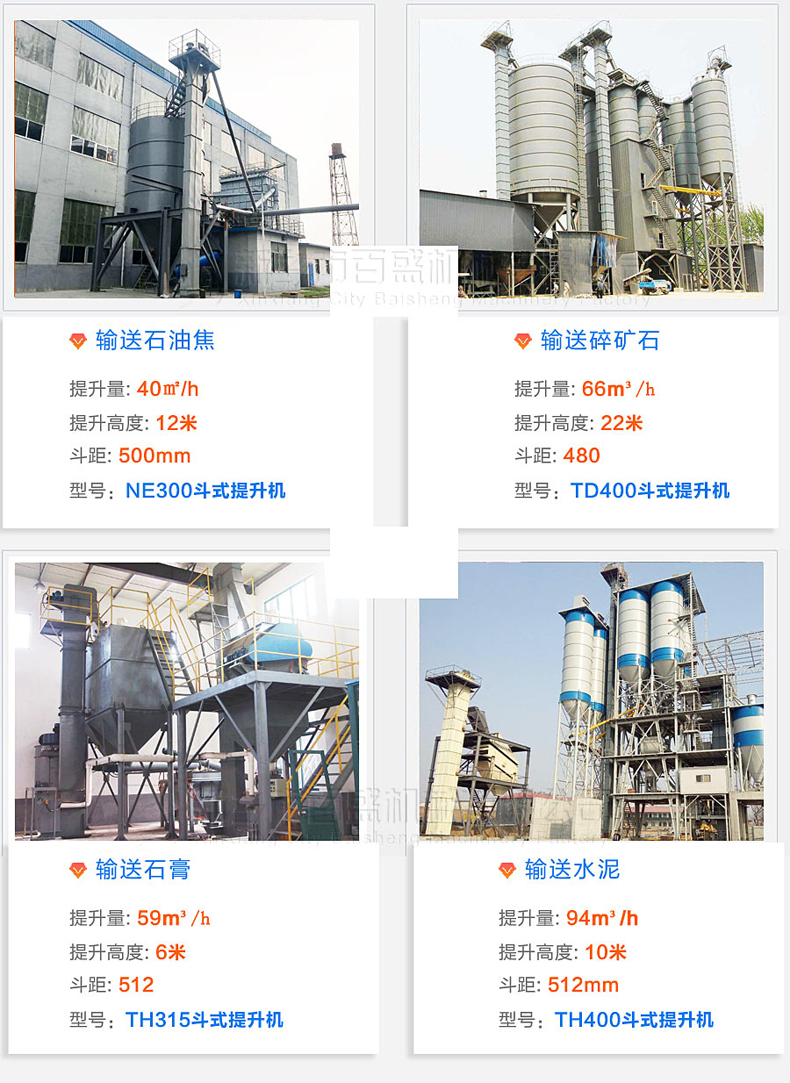

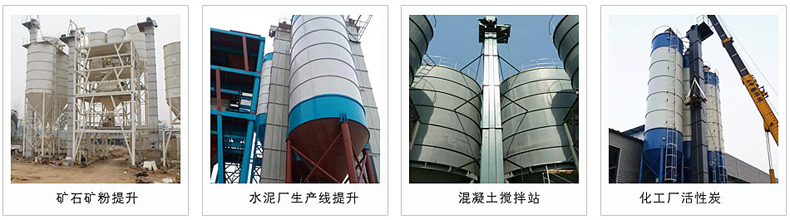

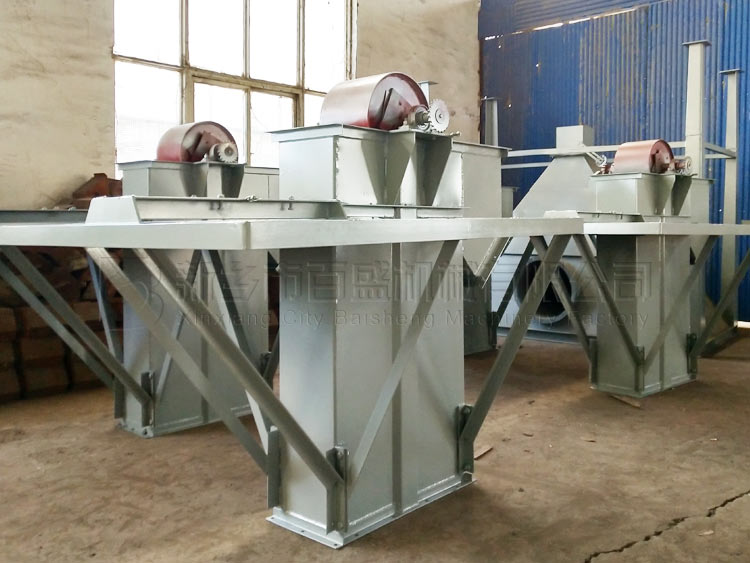

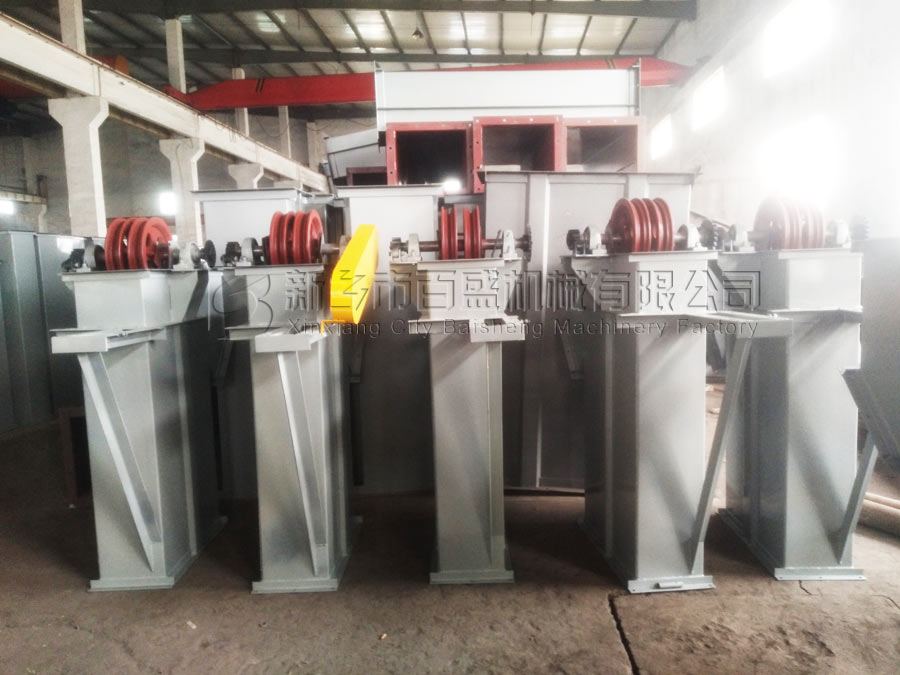

NE/TD/TH斗提机生产现场

NE/TD/TH斗提机技术参数

NE板链斗式提升机技术参数表：

型号	提升量m³/h	物料块度(m)
		允许占百分比%
		10	25	50	75	100
NE15	16	65	50	40	30	25
NE30	31	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	70
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	441	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100

TD皮带斗式提升机技术参数表：

型号	型式	输送能力 (m³/h)		料斗					传动轴转速	输送物料块度	提升高度
				容量		斗距	斗宽	运行速度
		深斗	浅斗	深斗	浅斗	(mm)	(mm)	(m/s)	(r/min)	(mm)	(m)
TD160	胶带式	16.00	9.0	1.20	0.49	350/280	160	1.40	67	25	4.28~39.28
TD250	胶带式	38.00	20.00	3.00	1.12	450/360	250	1.60	61	35	3.84~38.94
TD315	胶带式	42.00	28.00	3.75	1.95	500/400	315	1.60	61	45	4.298~38.798
TD400	胶带式	68.00	40.00	5.90	3.10	560/480	400	1.80	55	55	3.4-38.68

TH环链斗式提升机技术参数表：

型号	输送量		料斗			传动链轮转速 r/min	牵引部件
	Zh m3/h	Sh m3/h	容积（L）		斗距 mm		环链规格	环钩规格	载荷KN
			Zh	Sh
TH160	8	10	1.2	1.9	355	65.8	φ12×45-7	φ12×40-M14	≥250
TH250	30	48	3	4.8	512	46.8	φ18×64-7	φ18×64-M14	≥320
TH315	37	58	3.7	5.8	512	42.5	φ18×64-7	φ18×64-M14	≥320
TH400	58	92	5.9	9.4	512	37.6	φ18×64-7	φ18×64-M14	≥320
TH500	81	129	9.3	15	688	35.8	φ22×86-7	φ22×86-M18	≥480
TH630	144	207	14.6	23.5	688	31.8	φ22×86-7	φ22×86-M18	≥480
