HL型链斗式提升机问题答疑(四)

12 提升机的转速怎样验算?

答:上一题说的是提升机的卸料方式。由于卸料方式不同，其转速要求是有差异的。

现以我厂HL450×22.26m提升机为例，介绍转速验算。

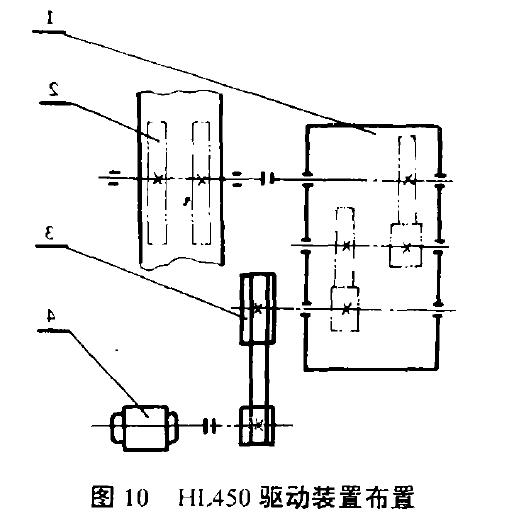

此提升机传动装置结构型式如图10所示，

1、减速器2.提升机上链轮3.皮带传动副4，电机配用电动机型号为:JO2一71一4，功率为22kw，额定转速为1470转/分。

被动皮带轮直径:D2=250mm;

主动皮带轮直径:D1=220mm;

减速机型号:PM650一Ⅲ一4Z，i=31.5;

提升机上链轮直径:D=650mm;

提升机链轮转速n为:

n=1470×220/250÷31.5

=41.07转/分。

因链斗宽为214mm，据图8可知:

r=214÷2+650÷2

=107+325=432mm

r1=214+650÷2=539mm

r2=650÷2=325mm

将以上数据代入式(5)得:

h=895/n2=895/41.072

=0.531m=531mm

圆周速度:V=π·r·n/30

=（3.14×0.432×41.07）/30=1.86m/s

而每斗物料重:18×1.5=27kg

重力:F1=mg=27×9.8=264.6N

离心力:F2=m(v2/r)=27·1.862/0.432

=225.8N

这时F2<F1

r2、r1、h之间关系为r2<h<r1;即:

325<531<539

验算结果证明此提升机原有转速属于离心—重力式卸载。有部分物料由于离心力不够而淌流到提升机壳体的下部造成喷灰和堵塞的故障。

1、油杯2.螺栓3.螺母4.垫片5.轴承盖6.定位销7.轴承座

13 经上述验算仍有故障怎么改进？

答:可以采用两种方法来处理:一是将原印料口降低一定距离并加设导流板(参见图10)结构);另一种是提高转速，选用离心式卸料方式，将水泥抛入卸料管内。我厂因地形条件所限，选用的是离心式卸料方式。

14 怎样才能达到离心式卸料方式呢?

答:有三种方案可供选择:

(1)改变电机转速;

(2)更换减速机齿轮副，改变减速机的传动比；

(3)更换皮带轮，选择合适的传动比。

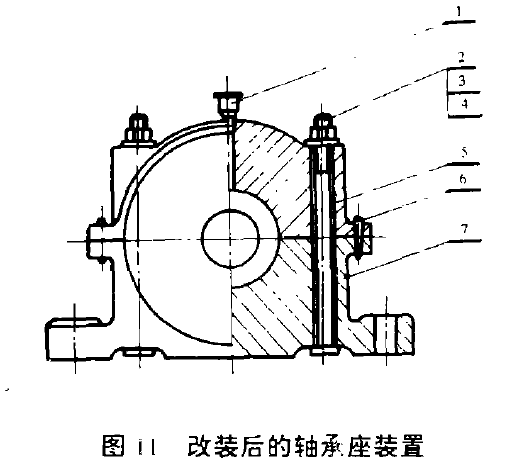

15 提升机驱动链轮轴承座是整体式的，检修时拆除与安装均不方便，怎么改造?

答:将整体式轴承座改为组合式(见图11)，更换上链轮或轴承时，只需将螺栓2松开后，把轴承盖5拆下，就可以将链轮轴佘下，安装回份时调整很方便，大大减少检修工作量。
