斗式提升机控制回路改造

内蒙古华电乌达热电有限公司#1、2机组锅炉选用无锡锅炉厂480t/hCFB锅炉。480t/hCFB锅炉采用超高压参数中间再热机组设计,与15MW等级汽轮发电机组相匹配,可配合汽轮定压(滑压)启动和运行。锅炉采用循环流化床燃烧技术,循环物料的分离采用高温绝热旋风分离器。锅炉采用平衡通风。锅炉主要由炉膛、高温绝热分离器、自平衡"U"形回料阀和尾部对流烟道组成。尾部对流烟道中布置Ⅲ级、Ⅰ级过热器、冷段再热器、省煤器、空气预热器。锅炉采用支吊结合的固定方式,除分离器筒体、冷渣器和空气预热器为支撑结构外，其余均为悬吊结构。为防止因炉内爆炸引起水冷壁和炉墙的破坏，我公司锅炉设有刚性梁。我公司锅炉脱硝采用SNCR技术，对尾部烟道内喷入尿素溶液从而实现降低烟气中NOX。



2 斗式提升机概况

斗式提升机总体分为五部分，下面对这五部分进行简述：



运行部件：由双排链和料斗组成。



驱动装置：驱动装置采用变频电机配置减速器、电机冷却风扇、链传动组成。减速器高速端带有逆止器，可防止突然停电导致装有物料的料斗反向运行，使底部物料阻塞甚至损坏机件,驱动平台上装有检修架和栏杆。



上部装置：由传动链轮组、上部机壳、两半罩、传动平台组成。传动链轮组转动使链斗部分由下向上运动，从而把物料提升起来。



中间装置：装有止晃装置,以防止双排链链条在工作中出现摆动。



下部装置：由拉紧链轮组、下部机壳、重锤拉紧装置、进料口、导料槽、检视门、从动轴组成，同时从动轴上配置有检测斗式提升机断链接近开关。



斗式提升机控制回路配置情况为：控制柜内布置有PLC，PLC功能一：用于接收断链接近开关信号，通过程序判断检测是否发停机指令；功能二：正常情况下用于启停斗式提升机；



3 改造过程

3.1 SCD型断链保护器简介



3.1.1 工作原理



斗式提升机在正常工作时，它的从动轴随主轴一起转动，在速度未发生变化时，从动轴转速与主轴一致，当出现斗提机断链、尾部颤动等故障发生时，它的从动轴转速大辐下降，甚至为零。断链保护器接近开关监测从动轴转速，当从动轴转速低于锻炼保护器设定值时，断链保护器线圈动作，输出的节点变位，用于停止电机运行，从而保护设备，同时通过蜂鸣器，发出声光报警，提示运行人员故障。



3.1.2 保护器组成

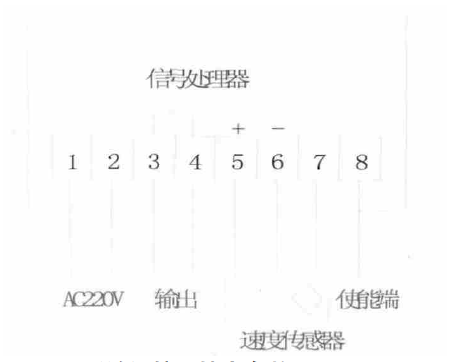

SCD断链保护器主要由速度传感器和信号处理器两部分组成。速度传感器为一电磁感应式脉冲信号发生器。速度传感器安装于斗式提升机从动轴上，跟随从动轴一起转动，将从动轴的转速信号变换成脉冲信号，脉冲信号的频率跟从动轴的转速成正比。信号处理器安装于就地控制箱内。信号处理器接收速度传感器的脉冲信号，并检测脉冲信号的频率，当脉冲信号频率低于整定值时，信号处理器动作，输出一开关信号，用于将电机停运，从而保护设备。信号处理器动作后会自锁，此时即便速度传感器正常脉冲信号输入，信号处理器也会处于报警保护状态，此时必须将锻炼保护器电源开关断开，才能让信号处理器复位。

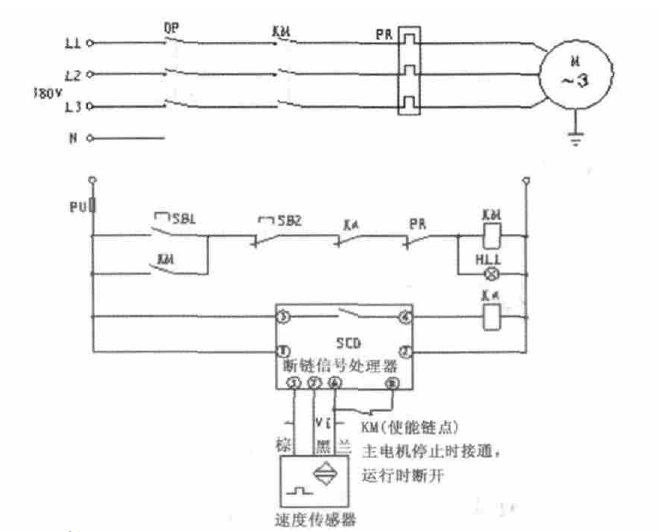

3.4 控制回路改造方案



4 成效

4.1 直接经济效益：



改造前由于斗提机断链保护误动降负荷损失电量情况为：#1、2机发电量每年损失电量为84万千瓦，改造后未发生由于斗式提升机断链保护误动情况。



年收益=84×0.3（上网电价）=25.2万元



4.2 其它间接收益



降低了检修人员维护量，增加了设备可靠性。
