斗式提升机的改造──螺杆式张紧装置改重力式

电话：18803739170 发布时间：2019-12-02 11:17 本文地址:/baike/334.html

1 螺杆式张紧装置存在的问题

HL型斗式提升机的张紧装置都是螺杆式张紧装置，这种张紧装置为一刚性结构，由此导致了一些运行障碍。

1.1 提升机链斗掏取物料时的暂时卡阻将导致链轮轴过载，当被提升物料为颗粒较大的物料时，此现象特别明显。这可能是HL型斗式提升机下链轮轴折断的原因之一。

1.2 操作工凭经验调节张紧螺杆(即提升机的预张紧力)，这样非熟练工很难调节适中，调节过紧，链轮、链条磨损加快、加剧，调节过松，链条易跳槽。而且，提升机两侧的张紧螺杆的调节量也难以平衡。

1.3 在运行过程中，需要随着链条、链轮的磨损，经常调节张紧螺杆，以保证提升机正常运行所需的预张紧力。

2 重力式张紧装置的优点

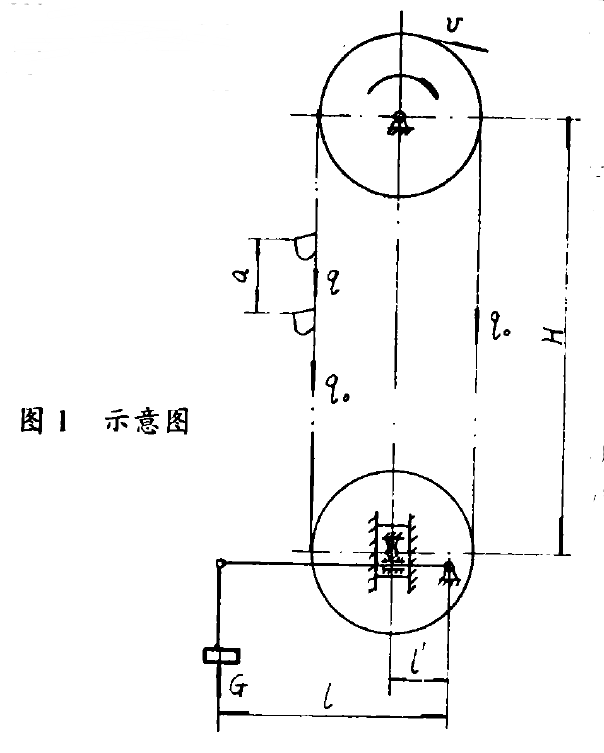

如图1所示，该张紧装置靠配重的自重自动张紧提升机链条，以保证提升机正常运行所需的预张紧力，其为一柔性结构，与刚性结构的螺杆式张紧装置相比，在提升机运行中呈现出浮动性。这正好克服了螺杆式张紧装置存在的不足，有如下优点。

2.1 对提升机链斗陶取物料时的暂时卡阻呈现出退让性，可避免提升机链轮轴的过载。

2.2 提升机链条的松紧，即预张紧力的大小，直接由配重的质量大小决定，不用人工凭自身经验进行调节。

2.3 随着链轮和链条的磨损及链条的伸长，该张紧装置始终能自动以恒定的预张紧力张紧提升机链条。这样省去了烦锁的人为调节。

3 重力式张紧装置介绍

如图1所示，该张紧装置适于使用中的HL型斗式提升机螺杆式张紧装置的改造，同时也适于提升机生产)一家HL型斗式提升机张紧装置的结构改进。

其中，改造的关键是配重质量G的确定，这里笔者给出确定G的一经验算式，该式为笔者对使用中的几台HL型斗式提升机的螺杆式张紧装置进行改造的基础上总结而得。

G=K〔0.86H(q+0.26q0)/η+q0v2/g〕

式中：

G：配重质量，kg;

K：力臂系数，K=l"/l0 l"和l由提升机的结构尺寸确定：

H：斗式提升机轴距，m;

q：提升机链斗内物料沿链条长度上的单位质量q=Y·γ/a=Q·γ/3.6v, kg/m;

Y：斗式提升机链斗容积，dm³

γ：斗式提升机链斗内物料容重，kg/dm³;

a：斗式提升机链斗斗距，m;

Q：斗式提升机的能力，m3/h;

v：斗式提升机链条的运行速度，m/s：

η：华斗式提升机传动系统的机械效率%;

q0：斗式提升机链条和链斗(牵引构件)的单位质量，kg/m;

g：重力加速度，m/s2

实际使用中，配重为一定质量的配重块，多用铸铁制成，因而只须将计算所得的配重质量G除以配重块的单块质量取整，便得所需的配重块数，也就是实际加到提升机重力式张紧装置上的配重。

在实践中，笔者用此法解决了一台hl400斗式提升机长期未能解决的下链轮轴折断和链轮的快速磨损问题。
