XLD型链斗式输送机在火力发电厂的应用

1、前言

当今火力发电厂的输送渣灰输送系统中，燃煤高温焚烧后的飞灰经捞渣机冷却后进人料仓的工艺布置一般是用斗式提升(MZ型埋刮板输送机)来实现提升物料。由于物料的特性原因，在使用过程中斗式提升机(MZ型埋刮板输送机)经常会出现无法正常卸料的故障，造成火力发电厂整个灰渣输送系统瘫痪，影响发电厂的正常运行。灰渣特性:粒度:0.2一0.5mm(最大1.2mm);含水率:大于30%;粘性较大;堆积密度:1.2一1. 5r/m3。根据以上物料的特性，借鉴了国内外输渣设备的成功经验，设计了一种新型的XLD型链斗式输送机。

2、XLD型链斗式输送机的结构特点

2. 1  XLD型链斗式输送机的特点

a.料斗内壁衬橡胶及在斗壁上一定排列开一定数量的小孔。物料粘结性较大，附着于料斗内不易于卸料，堵料现象严重。经多次实验发现，灰渣对于橡胶的吸附性较弱，在料斗内衬上一层橡胶后，很容易将料斗内的物料卸掉;在料斗上按一定排列开了一定数量的小孔，破坏表面张力，减少接触面积和有利于积水析出，降低吸附作用，从而帮助卸料。

b.延长卸料时间。一般斗式提升机(MZ埋刮板输送机)的卸料时间为1. 5一2. 5秒以内，在该时间段内未卸下的物料将沿料斗(刮板链条)返回，造成堵料。针对该物料在较短时内无法将料斗内物的料完全卸掉的情况，增加了XLD型链斗式输送机的卸料口的长度，延长卸料时间。XLD型链斗式输送机的卸料时间为10秒左右，料斗内的物料在重力作用下实现完全卸料。

c. 卸料时料斗的完全卸翻。XLD型链斗式输送机的承载段在水平运行及垂直提升时的开口始终向上。而料斗运行到卸料段及空载段时的开口始终向下，实现1800的翻转形式，为完全卸料创造了条件。

d.使用寿命长、容易检修。XLD型链斗式输送机的输送链条采用特制的套筒滚子链，在头轮作用下输送链条上的滚子沿导轨运行，摩擦力减小，提高了输送链条的使用寿命。各处需改向的地方设置改向轮，即保证整机正常运行、又保证了较小的摩擦力。头轮、尾轮及改轮采用分体设计并在各个重要部件位置设置检修孔，易于拆卸;方便检修。

布置方便灵活。可以根据用户的要求进行灵活布置，水平输送段输送距离可达20m，垂直提升高度可达40m。

2. 2  XLD型链斗式输送机结构型式

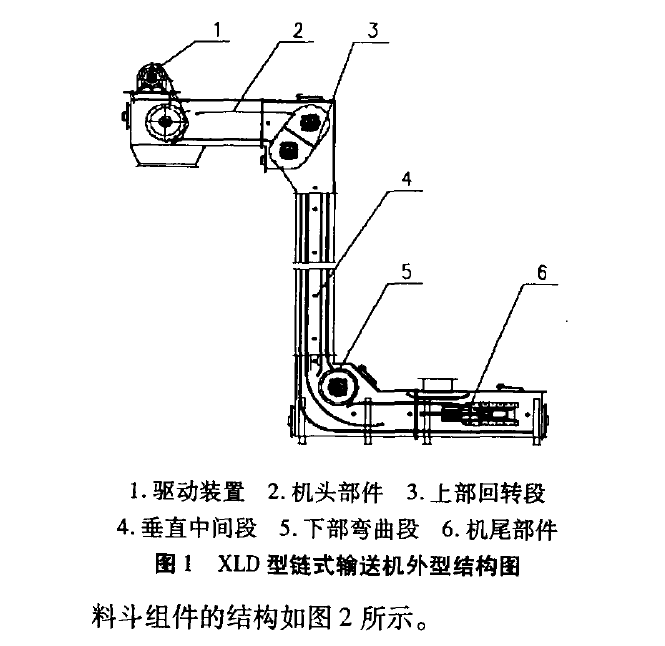

外型结构如图1所示。

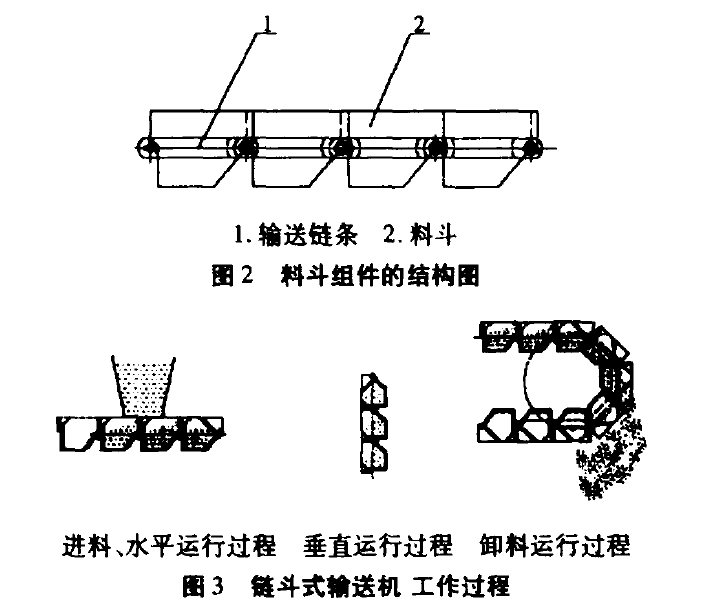

料斗组件的结构如图2所示。

3、XLD型链斗式输送机的工作原理

该输送机的工作原理是驱动装置带着头轴上的头轮转动，头轮牵引安装在输送链条上的料斗在机壳内往返循环运动，物料从机尾进料口内源源不断地进人料斗，随料斗一起往机头运行。当料斗运行到机头卸料口位置时，料斗口完全朝下，物料在自身重力作用下进行卸料。主要过程有:进料过程、水平运行过程、垂直运行过程和卸料过程，如图3所示。

进料过程:物料从上一设备经进料口进人料斗内，为了保证物料完全进人料斗，不至于将物料撒落于料斗外，在进料口位置设计了挡料装置。

水平运行过程:装满物料的料斗水平运行进人下一过程，该过程包括下水平运行过程、上水平运行过程。

垂直运行过程:将水平运行的料斗旋转90。后继续提升的过程，该过程要保证料斗由水平过程转换到垂直运行过程的途中及垂直提升过程中物料不能从料斗中撒出。

卸料过程:料斗绕过头轮及返链时，料斗旋转180°，口子完全向下，物料靠自重进行卸料(重力卸料)。

4、XLD型链斗式输送机的性能参数及工艺

性能参数是表征XLD型链斗式输送机的主要数据，主要参数有:料斗宽度B、输送量Q"输送链条

速度V、输送链条节距P、提升高度H、输送距离La

B:料斗宽度，料斗中、两侧面间的距离。表征XLD型链斗式输送机型号的主要参数，mm。

Q:输送送量，单位时间内输送物料的体积或重量，m'/h或“t/h。

V:输送链条速度，输送机正常运行时，单位时间内链条移动的距离，m/s。

P:输送链条两节间的中心距离，表征输送链条的重要参数，mm。

H:提升高度，进、出料口间的垂直距离，由工艺布置确定，m。

L:输送距离，进、出料口间的水平距离，由工艺布置确定，m。

XLD型链斗式输送机可以根据用户要求来灵活布置，即可实现一般的单一的水平输送与垂直提升、又可实现水平输送与垂直提升组合输送形式。

5、实际使用情况

某发电厂共有3台6ooMw燃煤发电机组。原工艺流程是:燃煤锅炉所产生的灰渣由捞渣输送机冷却并输出到斗式提升机，斗式提升机再将冷却后的灰渣提升后送人料仓。设备在调试运行时:灰渣粘结于斗式提升机的料斗内，不能顺利卸料，造成斗式提升机堵料而报废，整个输送系统瘫痪。经整改后的设备为XLD630型链斗式输送机，该设备从2012年3月19号通过168热负荷调试后，设备一直运行良好，还没有因为该机的故障问题使输灰系统停过机。

6、结论

在火力发电厂灰渣输送系统中，灰渣提升输送机是关键的设备，该设备的使用性能直接影响着整个输送系统的性能参数和运行可靠性。电厂使用情况证明:XLD型链斗式输送机非常适用于含水率高、粒度小、粘性大的特殊物料，为火力发电厂在灰渣输送系统方案设计及选型时提供更多、更合理、更经济的选择。
