链斗输送机小托轮的改进

某厂一台SDBF630x82000熟料输送链斗输送机使用3年多后，自2007年发生多次掉道，严重影响生产。

现场分析，掉道的主要原因在于小托轮。原小托轮的轴承外侧主要靠外压盖定位，长时间运行磨损后，外压盖也将受力，而外压盖只是靠三根M6的螺栓固定，由于M6螺栓强度有限，受附加力后，易松动、掉落或断裂，使外压盖脱落，造成小托轮掉道。

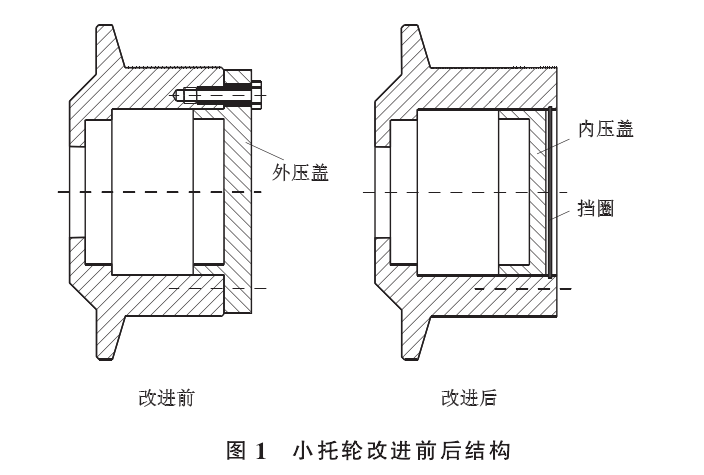

为了使小托轮压盖不脱落，将其做成内镶式，压盖内置，主要靠孔用挡圈来定位，这样就可以避免小托轮的磨损对压盖的影响，内压盖的定位始终完好无损，保证小托轮不窜动。小托轮改进前后结构见图1。

改进后此台链斗输送机再也没有出现掉道现象。
