大倾角挡边带式输送机安装施工要点

摘要:波状挡边输送机是用于大倾角连续输送散状物料的新型带式输送设备，它与传统的皮带输送机的安装相比，施工中具有经验少、难度大等问题。本文总结出了一种大倾角挡边带式输送机安装施工的方法，特别适用于场地受限情况下，有皮带栈桥的大倾角挡边带式输送机安装工程，解决了波形大倾角挡边皮带输送机安装难度大，技术要求条件高的问题。

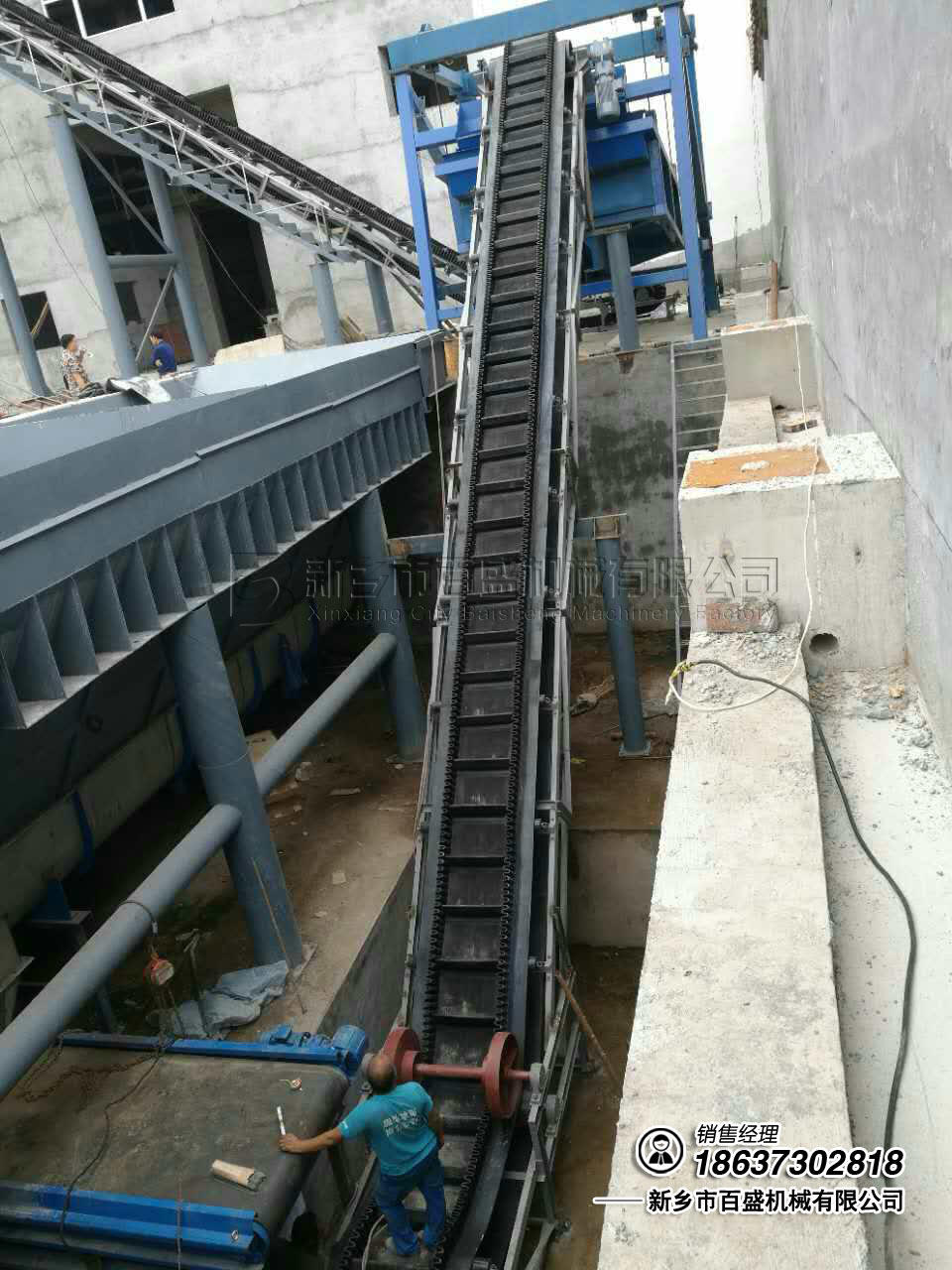

大倾角挡边带式输送机的安装关键点有三项:设备的安装顺序(不恰当的安装顺序将造成返工);上、下弯段中心线必须与整机中心线重合(忽视此点将造成皮带严重跑偏难以调整);波状挡边皮带敷设与固定(由于此种皮带为环形，且有挡边及横隔板，不像普通皮带成卷容易运输，一般折叠成长方形到货，给敷设造成困难)。

1、施工难点分析

波状挡边大倾角皮带敷设是整个安装工程的关键工序之一，普通皮带敷设通常采用将整卷皮带放到机头处，皮带中心插入一圆管，然后用倒链吊起，随着皮带滚动由高到低进行敷设，省时又省力;可波状挡边大倾角皮带不行，它折叠成长方形，形状又长又高，不具备整卷皮带滚动的特性，加之波状挡边大倾角皮带外表有挡边和隔板，不利于滑动，因此敷设大倾角皮带难度更大。所以选择合理、先进的安装顺序，是保证安全、降低成本，提高皮带敷设质量和工作效率，缩短工期的重要保证。

2、施工顺序优化

长期以来，大倾角挡边带式输送机安装延用传统带式机的安装顺序，先安装机头、机尾，后安装机身，等上下托辊架及托辊安装完毕后再进行皮带敷设。我们根据设备结构及现场实际情况进行分析，决定机头先找正固定，机身和机尾暂不安装;然后进行胶带敷设，再将机头滚筒穿过皮带进行安装固定，最后进行机身及机尾的安装顺序。固定皮带时遵循先两头(机头、机尾滚筒)，后中问的顺序(凹弧压带轮及上平托辊等）

3、施工步骤

3.1依照图纸查看设备数量与质量。

3.2按图找出整机中心线和头、尾轮中心线的十字线。

3.2.1对基础外观检查:主要检查基础表面有无蜂窝、麻面、裂缝、裸筋等质量缺陷，特别是布置垫铁位置的基础表面不应有外露钢筋，更不能用砂浆抹面，用5kg重的手锤敲击基础，检查密实度，不得有空洞声音。

3.3安装头架。以整机中心线及头轮十字线固定头架(焊接固定牢)

3.4敷设环形挡边胶带。

3.5以头、尾架中心线为基准，从机头依次安装中间架支腿、中问架、尾架(其中尾架不得固定牢，点焊即可)，上、下弯段的安装必须确保上下段中心线与整机中心线重合，否则会造成波状挡边输送带跑偏。

3.6安装回程托辊和凸弧压带轮，其余托辊及滚筒暂不安装，然后松倒链将皮带落至架子上。

3.7安装上平托辊、拉紧滚筒(套过环形输送带安装到机架上)。安装拉紧滚筒时，需将拉紧装置调至最松位置，以便安装凹弧段压轮和凹弧托辊、凸弧托辊。

3.8安装凹弧段压轮和凹弧托辊、凸弧托辊及上卜挡辊。托辊及挡辊安装完毕后调整拉紧装置，初步张紧输送带，在拉紧装置调整范围内皮带能张紧，则可将机尾固定焊死，拉紧装置调至最紧处皮带仍松时，需将机尾后移重新固定。
